Область применения
После циркуляционных насосов в системах отопления и горячего водоснабжения для предотвра-щения естественной циркуляции
Характеристики по давлению/температуре / материалы
| Макс. раб. давление [бар] | Макс. раб. температура [°С] | Материалы | |
|---|---|---|---|
| Корпус | Тарелка клапана | ||
| 6 | 130 1) | Латунь (CW614N) | ПФО |
1) Макс. раб. температура при атмосферном давлении.

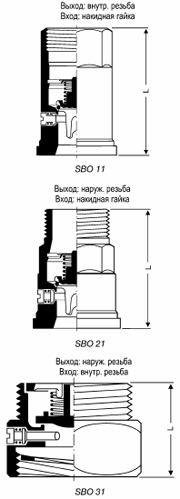

Размеры
| Тип | SBO 11 | SBO 21 | SBO 31 | |||||
|---|---|---|---|---|---|---|---|---|
| Размер | DN | 1" | 1¼" | 1" | 1 ¼" | ¾" | 1" | 1¼" |
| L [мм] | 66 | 82" | 57 | 70 | 39 | 40 | 45 | |
| Присоединения (резьба BSP) | Вход 2) | G 1½ | G 2 | G 1½ | G 2 | G 1¼ | G 1½ | G 2 |
| Выход | G 1 | G 1¼ | G 1 | G 1¼ | ||||
2) SBO 11 и SBO 21: резьба накидной гайки
Давления открытия
Перепады давления при нулевом объемном расходе.
| Тип | DN | Давление открытия [мбар] | |||
|---|---|---|---|---|---|
| Направление потока | |||||
| Без пружины | С пружиной | ||||
 |
|
 |
 |
||
| SBO 11 | 1" 1¼" | 1 | 7 | 6 | 6 |
| SBO 21 | 1" 1¼" | 1 | 7 | 6 | 5 |
| SBO 31 | ¾" 1" 1¼" | 2 | 9 | 7 | 5 |
