Перепускные клапаны SelfAct 5601

Область применения

Перепускной клапан SelfAct 5601 является пропорциональным односедельным регулятором прямого действия с сильфонным уплотнением. Клапан поддерживает постоянное давление до себя. Применяется для регулирования давления водяного пара, нейтральных жидкостей, невоспламеняющихся паров и газов. Если температура рабочей среды выше 100 С, то для защиты мембраны необходимо использовать охладитель импульса. В зависимости от материала корпуса существует два исполнения клапана SelfAct 5601: 0.7043 (чугун), 1.0619 (сталь). Максимальный коэффициент редуцирования – 1 : 10.

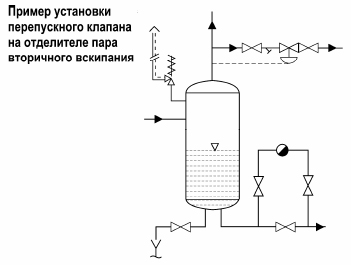

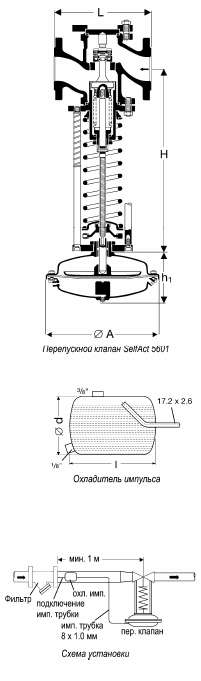

Размеры [мм] и вес [кг] корпуса клапана
DN 15 20 25 32 40 50 65 80 100
L 130 150 160 180 200 230 290 310 350
H 405 405 405 410 425 495 500 590 590
Прим. Вес 10 11 12 14 18 23 35 48 70
Размеры [мм] и вес [кг] привода
Привод A11 A2 A3 A4 A51 A6 B11 B2
A 150 160 195 270 355 510 150 160
h1 90 100 100 120 165 220 90 110
Прим. Вес 2.8 4.5 6.0 4.5 10 28 3.5 5.5
Размеры [мм] и вес [кг] охладителя импульса
Номер I d Размер DN Вес
1 206 88.9 15 – 65 1.7
2 172 152.4 80 – 100 4.9



Значения Kvs, максимальный перепад давления МПД на клапане и номинальное давление PN

DN, мм 15 20 25 32 40 50 65 80 100
Kvs [м³/ч] 3.0 5.0 8.0 10 15 25 38 59 87
МПД 24 бар 20 бар
0.7043 - PN25 PN16/25
1.0619 PN40 PN25/40


Характеристика по давлению/температуре

Исполнение Макс. раб. давление/температура
PN16 PN25 PN40
0.7043 16 бар / –10 С 10 бар / 350 С 25 бар / –10 С 16 бар / 350 С
1.0619 25 бар / –10 С 13 бар / 400 С 40 бар / –10 C 21 бар / 400 С


Выбор привода

Диапазон вых. давления (бари) Номинальный размер DN
15 20 25 32 40 50 65 80 100
8-20 B11
8 – 16.5               A11 A11
3.2 – 10               A2
2.4 – 10           A11
1.1 – 10 A11
1.2 – 4.0               A3
0.8 – 3.0           A3
0.4 – 1.5               A4
0.1 – 1.4 A4
0.1 – 1.0           A4
0.1 – 0.6               A51

GESTRA, Германия
