Характеристики серии CW
- Пропорциональный клапан прямого действия для регулирования температуры охлаждающей воды на выходе из системы.
- Снижение капитальных затрат (для новых заводов); сокращение расхода охлаждающей воды и снижение энергопотребления вследствие увеличения температуры возвращаемой охлаждающей воды.
- Данные клапаны обеспечивают равномерное распределение охлаждающей воды по всей системе и автоматически балансируют большие системы.
- Проходной корпус с твердотельным термостатом и настроечным устройством.

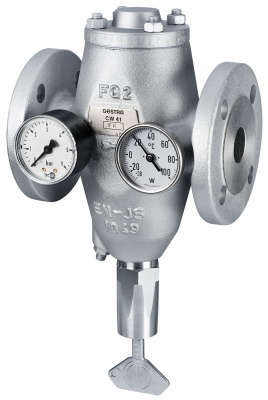

- Стандартный клапан типа CW 41 оснащен манометром (0-6 бар) и термометром (от -30 до +100°С)
- MCW 41 = CW 41 с пневматическим приводом. (любой клапан CW41 может быть оснащен пневматическим приводом).
Опросный лист "Регулятор температуры теплоносителя в обратном трубопроводе"
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| CW 41 CW 44 |
для технической охлаждающей воды |
| CW 41/4 CW 44k |
для охлаждающих рассолов, аммиачной воды и хлорированных углеводородов |
| MCW 41 | для сильно загрязненных систем охлаждения |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ* | ||||||||
| Тип | PN | ΔРмакс [бар] |
Материал | Давление/температура | Документация | |||
| EN | ASTM | PS [бар] |
TS2)3) [°C] |
р/T2)3) [бар]/[°C] |
||||
| CW 41 | 16 | 6 | 5.3103 | A395 | 16 | -32/110 | 16/110 | Техническое описание ENG Инструкция РУС |
| CW 41/4 | 16 | 6 | 5.3103 | A395 | 16 | -32/110 | 16/110 | |
| CW 44 | 25 | 16 | 1.0460 | A105 | 25 | -2/110 | 25/110 | Техническое описание РУС Инструкция РУС |
| CW 44k | 25 | 16 | 1.0460 | A105 | 25 | -37/85 | 25/85 | |
1) Ближайший эквивалент ASTM указан только для ориентира.
Физические и химические свойства соответствуют стандарту EN.
2) Допустимо кратковременное воздействие данной температуры.
3) Допустимая температура зависит от типа термостата: тип n (стандарт) 110 °С,
тип w (воск) 100 °С, тип k (рассол) 85 °С.
*) Для получения более подробной информации смотрите технические спецификации.
| ХАРАКТЕРИСТИКИ ПО ТЕМПЕРАТУРЕ | ||
| Тип | Комбинация термостат/конус | Диапазон настройки |
| CW 41 CW 41/4 |
wr или ws | 20°C-60°C |
| nr или ns | 3°C-100°C | |
| kr или ks | -32°C-74°C | |
| CW 44 | n | -2°C-106°C |
| CW 44k | k | -37°C-71°C |
|
w=восковый термостат r = уменьшенный конус для малых расходов |
||
