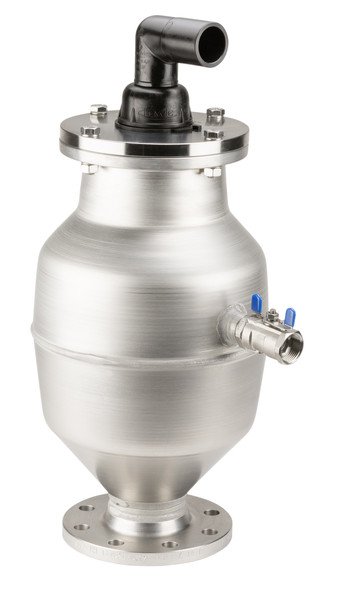

Бесступенчатый воздушный вантуз для сточных вод

Воздушный клапан или вантуз, который установлен в водопроводной сети, дает возможность осуществлять некоторые цели, благодаря которым обеспечивается нормальная работа всей системы, а именно: стравливать из полностью заполненного трубопровода воздух; выравнивать давление трубопроводной сети, путем сообщения с внешней атмосферой в процессе опорожнения; с некоторой периодичностью выпускать порционно воздух, образующийся в системе в ходе функционирования.

  • Автоматический
  • Макс. расход выпускаемого воздуха: 440 м³/ч
  • Макс. поперечное сечение выпускного отверстия: 480 мм²
  • Уплотняющая поверхность не вступает в контакт со сточными водами (воздушная подушка).
  • Два соединения обеспечивают возможность эффективной промывки при проведении работ по техобслуживанию (верхнее соединение = впуск для промывочной воды).
  • Все механические детали – из стойких к коррозии материалов.
  • Отверстия фланцев согласно PN 10 – DIN 2501 (PN 16 – DIN 2501 для DN 200 указать при заказе).
  • Все механические детали – из стойких к коррозии материалов.
  • Благодаря бесступенчатому принципу действия отвод больших объемов воздуха возможен и при рабочем давлении в системе.
  • Воздушные вантузы требуют регулярного контроля и техобслуживания, которое заключается в отключении вантуза от системы и его промывке через два предусмотренных соединения.
  • При расчете параметров воздушных вантузов см. наши специальные инструкции, а также рабочий стандарт W 334 Немецкой научно-технической ассоциации газо- и водоснабжения (DVGW).
Артикул Номинальный диаметр Рабочее давление Вес (кг)
5014040 DN 2" PN 16 16,8
5014042 DN 50 PN 16 19,4
5014044 DN 80 PN 16 20,5
5014045 DN 100 PN 16 21
5014046 DN 150 PN 16 24,8

По вопросам технического подбора воздушных вантузов Hawle просим Вас обращаться в офис компании АО «ИРИМЭКС»:  по телефону (495) 783-60-73 (многокан.), факсу (495) 783-60-74 (многокан.) или электронной почте info@irimex.ru
