Электромагнитный запорный клапан НЕМЕН тип 199

Электромагнитный клапан НЕМЕН (HEMEH/NEMEN) тип 199 — промышленный запорный клапан с электромагнитным управлением, предназначенный для дистанционного открытия и закрытия потока воды, воздуха, лёгких масел и других рабочих сред, совместимых с материалами конструкции.

Клапаны серии 199 относятся к арматуре косвенного действия. Для нормальной работы таких устройств необходим определённый перепад давления между входом и выходом клапана.

В зависимости от модификации выпускаются нормально закрытые и нормально открытые исполнения, а также варианты с ручным управлением и регулировкой времени открытия и закрытия.

Оборудование применяется в системах водоснабжения, отопления, теплоснабжения, промышленной автоматизации и технологических установках.

В представленных на странице исполнениях предусмотрены резьбовое присоединение DN20–50, латунный корпус, мембранная конструкция и возможность выбора материала уплотнения.

АО «ИРИМЭКС» осуществляет технический подбор электромагнитных клапанов НЕМЕН тип 199 по параметрам рабочей среды, условиям эксплуатации и требованиям системы автоматизации.

Назначение электромагнитных клапанов НЕМЕН

Электромагнитные клапаны серии 199 предназначены для автоматического управления потоком рабочей среды без необходимости ручного открытия или закрытия трубопроводной арматуры.

Управление осуществляется посредством электрического сигнала, подаваемого на катушку электромагнита.

Клапаны могут использоваться для следующих задач:

• Автоматическое открытие и закрытие подачи воды.

• Дистанционное управление технологическими трубопроводами.

• Управление потоками воздуха.

• Перекрытие подачи совместимых нейтральных жидкостей.

• Автоматизация систем теплоснабжения.

• Управление подачей воды в теплообменные установки.

• Автоматизация насосного и технологического оборудования.

• Управление трубопроводами в составе промышленных систем автоматизации.

Применение конкретного клапана определяется его конструкцией, материалом мембраны, температурой, давлением и характеристиками рабочей среды.

Исполнения электромагнитных клапанов тип 199

Серия НЕМЕН тип 199 включает несколько вариантов исполнения, различающихся исходным положением запирающего элемента и дополнительными функциями управления.

Клапан НЕМЕН 199.01 — нормально закрытый

199.01 — нормально закрытый электромагнитный запорный клапан.

При отсутствии электрического питания клапан находится в закрытом положении.

При подаче напряжения на электромагнитную катушку управляющий механизм обеспечивает открытие клапана при наличии необходимого перепада давления.

Такое исполнение применяется в системах, где при отключении электропитания необходимо прекращать подачу рабочей среды.

Клапан НЕМЕН 199.02 — нормально открытый

199.02 — нормально открытый электромагнитный клапан.

При отсутствии питания клапан находится в открытом положении.

При подаче электрического сигнала запирающий механизм переводит клапан в закрытое положение.

Нормально открытые клапаны применяются в технологических системах, где при отключении питания необходимо сохранять открытый проход трубопровода.

Клапан НЕМЕН 199.03 — нормально закрытый с ручным управлением

199.03 — нормально закрытое исполнение, дополнительно оснащённое механизмом ручного управления.

Ручной механизм позволяет управлять клапаном в предусмотренных конструкцией режимах без использования штатного электрического сигнала.

Такое исполнение может применяться в системах, где необходимо предусмотреть возможность ручного управления оборудованием.

Клапан НЕМЕН 199.04 — нормально закрытый с регулировкой времени срабатывания

199.04 — нормально закрытый электромагнитный клапан с возможностью регулирования времени открытия и закрытия.

Конструкция позволяет изменять динамику переключения клапана в пределах предусмотренных настроек.

Такая функция может применяться для ограничения скорости изменения потока и снижения риска возникновения гидравлических ударов в трубопроводе.

Клапан НЕМЕН 199.05 — нормально открытый с регулировкой времени срабатывания

199.05 — нормально открытый электромагнитный клапан с возможностью регулирования времени открытия и закрытия.

Исполнение применяется в системах, где требуется сохранять открытое положение при отсутствии питания и управлять скоростью переключения клапана.

Клапан НЕМЕН 199.06 — нормально закрытый с ручным управлением и регулировкой времени

199.06 — нормально закрытое исполнение, объединяющее функции ручного управления и регулировки времени открытия и закрытия.

Клапан предназначен для технологических систем, в которых требуется дополнительная гибкость управления.

Наличие ручного механизма и регулируемой динамики переключения позволяет адаптировать работу клапана к особенностям трубопроводной системы.

Принцип работы электромагнитного клапана НЕМЕН

Клапаны типа 199 относятся к электромагнитной арматуре косвенного действия.

В конструкции используется мембранный запирающий механизм, работа которого зависит от давления рабочей среды.

При подаче управляющего напряжения электромагнит воздействует на вспомогательный клапан, изменяя давление в управляющей полости.

Возникающий перепад давления обеспечивает перемещение основной мембраны и изменение состояния проходного сечения клапана.

В зависимости от исполнения клапан открывает или перекрывает поток рабочей среды.

Особенностью конструкции является необходимость поддержания минимального перепада давления между входным и выходным патрубками.

Если перепад давления ниже установленного значения, клапан может работать неправильно или не выполнять переключение.

Поэтому при подборе необходимо учитывать не только максимальное рабочее давление, но и минимальный перепад давления на клапане.

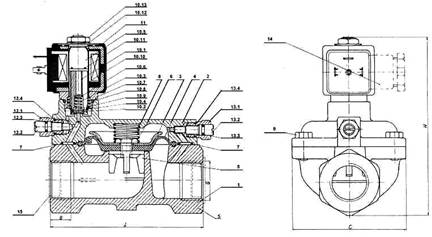

Конструкция клапанов серии 199

Электромагнитные клапаны НЕМЕН имеют мембранную конструкцию с электрическим управлением.

Основные элементы:

• Латунный корпус.

• Крышка клапана.

• Электромагнитная катушка.

• Подвижный сердечник электромагнита.

• Управляющий механизм.

• Мембрана.

• Пружины.

• Внутренние элементы из нержавеющей стали.

• Резьбовые присоединительные патрубки.

В зависимости от модификации могут применяться дополнительные элементы ручного управления и настройки времени срабатывания.

Конструкция предназначена для дистанционного управления потоком рабочей среды в автоматизированных системах.

Технические характеристики клапанов НЕМЕН тип 199

Тип оборудования: электромагнитный запорный клапан.

Торговая марка: НЕМЕН (NEMEN / HEMEH).

Серия: 199.

Модификации: 199.01, 199.02, 199.03, 199.04, 199.05, 199.06.

Принцип действия: косвенное электромагнитное управление.

Исходное положение: нормально закрытое или нормально открытое.

Диаметры представленных на странице исполнений: DN20–50.

Номинальные присоединительные размеры: G 3/4"–G 2".

Тип присоединения: резьбовое.

Корпус: латунь CuZn40Pb2.

Внутренние металлические элементы: нержавеющая сталь.

Пружины: коррозионностойкая сталь.

Материалы мембраны: EPDM, NBR или VMQ в зависимости от исполнения.

Рабочая среда: холодная и горячая вода, воздух, лёгкие масла и другие совместимые нейтральные среды.

Минимальный перепад давления: по карточке серии 0,05 МПа (0,5 бар); для отдельных модификаций отличается.

Максимальный перепад давления: по карточке серии до 1,6 МПа (16 бар); допустимое значение зависит от исполнения.

Рабочая температура: определяется модификацией, материалом мембраны и рабочим давлением.

Температура окружающей среды: до +50 °C для ряда каталожных исполнений.

Напряжение питания переменного тока: 220–230 В, 240 В, 115 В или 24 В в зависимости от модификации.

Напряжение постоянного тока: 12 В или 24 В в зависимости от модификации.

Потребляемая мощность: зависит от выбранной катушки.

Класс нагревостойкости изоляции катушки: F для указанных в исходной карточке исполнений.

Степень защиты: IP65 для исполнений, указанных в техническом каталоге, при правильном монтаже электрического разъёма.

Максимальное давление, температура, электрические характеристики и допустимый перепад давления должны определяться по техническому паспорту конкретной модификации.

Диаметры и пропускная способность

В существующей таблице серии 199 на сайте АО «ИРИМЭКС» представлены следующие размеры:

DN20 — G 3/4"

Строительная длина: 108 мм.

Пропускная способность Kv: 10,5 м³/ч.

Масса: 1,6 кг.

DN25 — G 1"

Строительная длина: 108 мм.

Пропускная способность Kv: 10,5 м³/ч.

Масса: 1,6 кг.

DN32 — G 1 1/4"

Строительная длина: 136 мм.

Пропускная способность Kv: 24 м³/ч.

Масса: 3,3 кг.

DN40 — G 1 1/2"

Строительная длина: 136 мм.

Пропускная способность Kv: 25 м³/ч.

Масса: 3,2 кг.

DN50 — G 2"

Строительная длина: 160 мм.

Пропускная способность Kv: 31 м³/ч.

Масса: 3,9 кг.

Приведённые значения соответствуют таблице существующей карточки. Размеры и пропускная способность других модификаций 199 могут отличаться, поэтому при заказе необходима проверка по полному обозначению изделия.

Материалы мембран EPDM, NBR и VMQ

Электромагнитные клапаны НЕМЕН могут комплектоваться мембранами из различных эластомерных материалов.

Мембрана EPDM

EPDM применяется в клапанах для воды и ряда других совместимых сред.

Материал характеризуется стойкостью к горячей воде и применяется в оборудовании для систем отопления и водоснабжения.

Мембрана NBR

NBR — нитрильный каучук, используемый в клапанах для воды, воздуха, масел и других совместимых рабочих сред.

Конкретные допустимые температуры и химическая стойкость определяются составом резиновой смеси.

Мембрана VMQ

VMQ — силиконовый эластомер, применяемый в специальных исполнениях клапанов.

Материал выбирается в зависимости от температурных условий и характеристик рабочей среды.

Выбор мембраны необходимо производить с учётом химического состава среды, температуры, давления и требований к герметичности.

Электромагнитные клапаны для воды

НЕМЕН тип 199 может применяться в автоматизированных системах подачи холодной и горячей воды.

Основные области применения:

• Системы водоснабжения.

• Системы теплоснабжения.

• Теплообменные установки.

• Автоматизированные трубопроводные системы.

• Промышленные установки водоподготовки.

• Системы автоматического наполнения ёмкостей.

• Оборудование с дистанционным управлением подачей воды.

При подборе для горячей воды необходимо учитывать максимальную рабочую температуру и совместимость мембраны с условиями эксплуатации.

Электромагнитные клапаны для воздуха

В соответствующих исполнениях клапаны НЕМЕН тип 199 могут применяться для автоматического перекрытия потоков воздуха.

Основные области применения:

• Промышленные пневматические системы.

• Технологические линии подачи воздуха.

• Вспомогательное оборудование.

• Автоматизированные установки.

• Системы распределения сжатого воздуха.

При выборе необходимо учитывать давление воздуха, минимальный перепад давления на клапане, расход и параметры электрического питания.

Для взрывоопасных газовых сред данные клапаны не следует применять без специального подтверждения соответствующего исполнения и разрешительной документации.

Минимальный перепад давления

Поскольку клапаны типа 199 относятся к устройствам косвенного действия, для их работы требуется минимальный перепад давления.

В отличие от клапанов прямого действия, которые в соответствующих конструкциях могут работать при нулевом перепаде, мембранные клапаны косвенного действия используют давление рабочей среды для перемещения основного запирающего элемента.

Для представленной на сайте серии указан минимальный перепад 0,05 МПа.

В технических каталогах отдельных модификаций типа 199 встречаются другие значения, поэтому окончательный подбор необходимо выполнять по полному коду клапана.

Если система работает при малом или нестабильном перепаде давления, необходимо отдельно проверить возможность применения данного типа арматуры.

Электрическое управление клапанами

Электромагнитные клапаны НЕМЕН предназначены для подключения к системам электрического управления.

Управляющий сигнал может формироваться:

• Программируемым логическим контроллером.

• Температурным регулятором.

• Реле давления.

• Реле времени.

• Системой автоматизации технологического процесса.

• Шкафом управления оборудованием.

При выборе катушки необходимо учитывать тип питания, напряжение и потребляемую мощность.

Катушки переменного и постоянного тока не должны заменяться друг другом без проверки совместимости.

Для обеспечения требуемой степени защиты необходимо правильно устанавливать электрический разъём и соблюдать требования производителя к подключению.

Регулировка времени открытия и закрытия

Исполнения 199.04, 199.05 и 199.06 предусматривают регулировку времени переключения клапана.

Такая функция позволяет изменять скорость открытия и закрытия запорного элемента.

Плавное изменение расхода особенно важно в трубопроводных системах, чувствительных к резким изменениям давления.

При быстром перекрытии потока возможно возникновение гидравлического удара, способного вызвать дополнительные нагрузки на трубопроводную арматуру и оборудование.

Использование клапанов с регулируемым временем срабатывания может уменьшать вероятность возникновения подобных явлений.

При этом необходимость такой функции и её эффективность должны определяться гидравлическими характеристиками конкретной системы.

Преимущества электромагнитных клапанов НЕМЕН

Основные преимущества серии 199:

• Электрическое дистанционное управление.

• Нормально закрытые и нормально открытые исполнения.

• Мембранная конструкция.

• Различные варианты питающего напряжения.

• Возможность выбора материала мембраны.

• Латунный корпус.

• Компактное резьбовое присоединение.

• Возможность интеграции в систему автоматизации.

• Исполнения с ручным управлением.

• Исполнения с регулировкой времени открытия и закрытия.

• Применение для воды, воздуха и совместимых нейтральных сред.

• Несколько номинальных диаметров и пропускных способностей.

Как подобрать электромагнитный клапан НЕМЕН тип 199

Для правильного технического подбора необходимо предоставить следующие данные:

• Модификация клапана: 199.01–199.06.

• Номинальный диаметр DN.

• Размер резьбового присоединения.

• Рабочая среда.

• Рабочее давление.

• Максимальное давление.

• Минимальный перепад давления.

• Максимальный перепад давления.

• Рабочая температура.

• Расход рабочей среды.

• Требуемая пропускная способность Kv.

• Исходное положение клапана: нормально закрытый или нормально открытый.

• Материал мембраны.

• Напряжение питания.

• Тип тока AC или DC.

• Необходимость ручного управления.

• Необходимость регулировки времени срабатывания.

• Температура окружающей среды.

• Требуемая степень защиты.

• Количество оборудования.

При наличии рекомендуется приложить техническое задание или паспорт ранее установленного клапана.

Замена ранее установленного клапана НЕМЕН 199

Если требуется заменить ранее установленный электромагнитный клапан НЕМЕН, желательно предоставить фотографию оборудования и заводской маркировки.

Особое внимание необходимо уделить следующей информации:

• Полный код модели.

• Тип 199 и номер модификации.

• Номинальный диаметр.

• Присоединительная резьба.

• Напряжение питания катушки.

• Тип тока.

• Рабочее давление.

• Температура рабочей среды.

• Материал мембраны.

• Нормально открытое или нормально закрытое исполнение.

• Строительная длина.

При подборе аналога необходимо обеспечить совместимость электрического управления, гидравлических характеристик, материалов и присоединительных размеров.

Подбор и поставка электромагнитных клапанов НЕМЕН

АО «ИРИМЭКС» осуществляет технический подбор электромагнитных запорных клапанов НЕМЕН тип 199 для систем водоснабжения, теплоснабжения и промышленных технологических установок.

Для подготовки технико-коммерческого предложения направьте обозначение необходимого клапана, параметры рабочей среды, напряжение питания, номинальный диаметр и требуемое количество изделий.

Актуальную доступность конкретных модификаций и возможность подбора технически совместимых аналогов необходимо уточнять при запросе.

АО «ИРИМЭКС»

Тел.: +7 (495) 783-60-73

E-mail: info@irimex.ru
