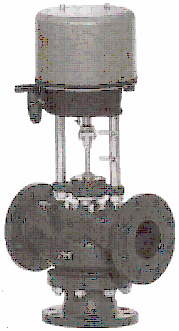

Регулирующие клапаны с электроприводами НЕМЕН

Регулирующие и запорно-регулирующие клапаны с электроприводами НЕМЕН (NEMEN, HEMEH) — промышленная трубопроводная арматура для автоматического управления расходом, давлением, температурой и другими параметрами рабочих сред.

Клапаны оснащаются электрическими исполнительными механизмами, обеспечивающими перемещение регулирующего элемента по сигналу контроллера, температурного регулятора или автоматизированной системы управления технологическим процессом.

В ассортименте НЕМЕН представлены двухходовые и трёхходовые седельные клапаны, регулирующая и запорно-регулирующая арматура для воды, пара, воздуха, теплоносителей и других рабочих сред, совместимых с материалами конструкции.

В зависимости от серии предусмотрены различные материалы корпуса, номинальные диаметры, классы давления, типы присоединения и варианты электрических приводов.

Оборудование применяется в системах отопления, горячего водоснабжения, индивидуальных и центральных тепловых пунктах, котельных, энергетике, химической, нефтехимической и других отраслях промышленности.

АО «ИРИМЭКС» осуществляет технический подбор и поставку регулирующих клапанов с электроприводами по параметрам технологического процесса, требованиям проектной документации и характеристикам системы автоматизации.

Ассортимент регулирующих клапанов с электроприводами НЕМЕН

В каталоге оборудования НЕМЕН представлены различные серии седельных регулирующих клапанов с электрическими исполнительными механизмами.

Клапаны RV102 и RV103

RV102 и RV103 — регулирующие клапаны с электромеханическими приводами для систем отопления, вентиляции и кондиционирования.

RV102 представляет собой двухходовой регулирующий клапан.

RV103 — трёхходовой клапан со смесительной или распределительной функцией.

Основные характеристики:

• Диаметры DN 15–50.

• Номинальное давление PN16.

• Рабочая температура 0…+150 °C.

• Резьбовые или фланцевые исполнения.

• Возможность комплектации электрическими приводами.

• Применение в инженерных системах зданий.

Клапаны используются для регулирования расхода теплоносителя и управления температурными режимами.

Клапаны RV113

RV113 — запорно-регулирующий клапан с электроприводом для инженерных и технологических систем.

Основные характеристики:

• Диаметры DN 15–150.

• Номинальное давление PN16.

• Рабочая температура +2…+150 °C.

• Электрическое управление.

• Применение в системах отопления и теплоснабжения.

Конкретные материалы, пропускная способность и конструктивное исполнение определяются при подборе.

Клапаны RV212, RV222 и RV232

RV212, RV222 и RV232 — двухходовые односедельные регулирующие клапаны с разгруженным затвором.

Конструкция со сбалансированным давлением позволяет уменьшить усилие, необходимое для перемещения регулирующего элемента при соответствующих условиях эксплуатации.

Основные характеристики линейки:

• Диаметры DN 25–600 в зависимости от серии.

• Номинальное давление PN16, PN25 или PN40.

• Рабочая температура в соответствующих исполнениях до +500 °C.

• Односедельная конструкция.

• Разгруженный регулирующий элемент.

• Возможность комплектации электромеханическими приводами.

Клапаны используются в системах отопления, энергетики, промышленного пароснабжения и технологических трубопроводах.

Клапаны RV214, RV224 и RV234

RV214, RV224 и RV234 — трёхходовые регулирующие клапаны со смесительной или распределительной функцией.

Конструкция предназначена для управления распределением потоков между несколькими трубопроводными линиями.

Основные характеристики:

• Диаметры DN 15–300.

• Номинальное давление PN16, PN25 или PN40 в зависимости от серии.

• Температурные исполнения до +500 °C.

• Трёхходовая конструкция.

• Смесительная или разделительная функция.

• Возможность автоматизированного управления.

Клапаны применяются в системах теплоснабжения, вентиляции, энергетики и промышленного регулирования.

Клапаны RV/UV210, RV/UV220 и RV/UV230

Серии RV/UV210, RV/UV220 и RV/UV230 объединяют двухходовую регулирующую и запорную арматуру.

Исполнения RV предназначены для регулирования потока рабочей среды.

Исполнения UV предназначены для перекрытия потока в соответствии с предусмотренной конструкцией и классом герметичности.

Основные характеристики:

• Диаметры DN 15–400.

• Номинальное давление PN16, PN25 и PN40.

• Рабочая температура в соответствующих исполнениях до +500 °C.

• Двухходовая односедельная конструкция.

• Регулирующее или запорное назначение.

• Возможность установки электрических приводов.

При выборе необходимо учитывать различия между регулирующими и запорными исполнениями.

Клапаны RV322 и RV332

RV322 и RV332 — промышленные двухходовые регулирующие клапаны для повышенных давлений и температур.

Основные характеристики:

• Диаметры DN 25–400.

• Номинальное давление PN63.

• Температурный диапазон −10…+550 °C.

• Односедельная конструкция.

• Разгруженный затвор.

• Различные исполнения регулирующих элементов.

Для соответствующих моделей предусмотрены профилированные и перфорированные затворы, специальные регулирующие клетки и другие варианты проточной части.

Клапаны применяются в энергетике и технологических системах с повышенными требованиями к регулирующей арматуре.

Клапаны КПСРН

КПСРН серий 100, 110, 210 и 220 — запорно-регулирующие клапаны с электрическими исполнительными механизмами.

Основные характеристики:

• Диаметры DN 15–400.

• Номинальное давление PN16–PN40.

• Температура рабочей среды до +260 °C.

• Запорно-регулирующая функция.

• Различные конструктивные исполнения.

Дополнительно представлена серия КПСРН 400 с диапазоном DN 15–200, PN16–PN40 и температурными исполнениями −60…+425 °C.

Подбор осуществляется с учётом условий технологического процесса и требуемой пропускной способности.

Клапаны КР

В ассортименте НЕМЕН представлены регулирующие и запорно-регулирующие клапаны серий КР.

КР-510-з и КР-520-з — запорно-регулирующие клапаны DN 15–200, PN16, PN25 и PN40 для температур до +150 °C.

КР-520-р — регулирующие клапаны DN 15–200, PN16 или PN25 для температур до +350 °C.

КР-511 и КР-521 — трёхходовые регулирующие клапаны DN 15–200, PN16 или PN25 для температур до +280 °C.

Конкретная конструкция выбирается по назначению клапана, характеристикам рабочей среды и требованиям к регулированию.

Принцип работы регулирующего клапана с электроприводом

Регулирующий клапан изменяет расход рабочей среды посредством перемещения запирающего или регулирующего элемента относительно седла.

В седельных клапанах для этого используется плунжер, который перемещается вдоль оси штока.

Электрический привод преобразует управляющий сигнал системы автоматизации в механическое перемещение штока клапана.

При изменении положения плунжера меняется проходное сечение и, соответственно, расход рабочей среды.

Система управления может использовать сигналы от температурных датчиков, преобразователей давления, расходомеров и другого измерительного оборудования.

На основании полученной информации контроллер формирует управляющее воздействие для исполнительного механизма.

Таким образом осуществляется автоматическое поддержание заданных технологических параметров.

Двухходовые регулирующие клапаны

Двухходовые клапаны имеют входной и выходной патрубки.

Регулирование осуществляется изменением проходного сечения между входом и выходом.

Двухходовые клапаны применяются для:

• Регулирования расхода воды.

• Управления подачей теплоносителя.

• Регулирования давления.

• Управления расходом пара.

• Регулирования подачи технологических жидкостей.

• Управления тепловой мощностью теплообменников.

Для правильного выбора необходимо учитывать пропускную способность Kv или Kvs, перепад давления, рабочую температуру и требования к характеристике регулирования.

Трёхходовые регулирующие клапаны

Трёхходовые клапаны используются для смешения или распределения потоков.

Смесительные клапаны предназначены для объединения двух потоков в один общий поток.

Такие конструкции применяются, например, для поддержания заданной температуры теплоносителя посредством смешения горячей и охлаждённой воды.

Распределительные клапаны позволяют направлять входящий поток по различным трубопроводным линиям в соответствии с положением регулирующего элемента.

Трёхходовые клапаны востребованы в системах отопления, горячего водоснабжения, вентиляции, кондиционирования и технологических установках.

Для конкретной модели необходимо проверять допустимую функцию смешения или разделения, направление потока и гидравлические ограничения.

Электрические приводы регулирующих клапанов

Регулирующие клапаны могут комплектоваться различными электрическими исполнительными механизмами.

Привод выбирается в зависимости от усилия перемещения штока, рабочего перепада давления, требуемого хода и характеристик системы управления.

Основные варианты управления:

Трёхпозиционное управление

Привод получает команды открытия и закрытия от двух управляющих выходов контроллера.

Перемещение осуществляется в соответствующем направлении в течение времени подачи команды.

Аналоговое управление

В соответствующих исполнениях привод может управляться аналоговым сигналом, например 0–10 В или 4–20 мА.

Положение регулирующего элемента изменяется в соответствии с величиной сигнала.

Дискретное управление

Для запорных исполнений может применяться двухпозиционное управление с переводом клапана в положения «Открыто» и «Закрыто».

Дополнительно в зависимости от модели электропривода могут предусматриваться:

• Обратная связь о положении.

• Концевые выключатели.

• Датчики положения.

• Ручное управление.

• Защита от перегрузки.

• Ограничение усилия.

• Аварийные функции.

• Интерфейсы промышленной связи.

Наличие конкретных функций зависит от выбранного исполнительного механизма.

Технические параметры регулирующих клапанов НЕМЕН

Общий ассортимент регулирующей арматуры с электроприводами включает различные конструктивные серии.

Типы: двухходовые, трёхходовые, регулирующие и запорно-регулирующие клапаны.

Номинальные диаметры: от DN15 до DN600 в зависимости от серии.

Номинальное давление: PN16, PN25, PN40 и PN63 для соответствующих моделей.

Температурные исполнения: от низкотемпературных до высокотемпературных, в отдельных сериях до +550 °C.

Рабочие среды: вода, водяной пар, воздух, теплоносители и другие совместимые технологические среды.

Тип присоединения: резьбовое или фланцевое в зависимости от модели.

Тип регулирующего элемента: плунжерный, профилированный, разгруженный или другой согласно серии.

Управление: электрическое.

Варианты управляющих сигналов: определяются типом привода.

Материалы корпуса и внутренних деталей: определяются выбранной серией и исполнением.

Пропускная способность: определяется конкретным типоразмером клапана.

Допустимый перепад давления: зависит от модели клапана и усилия электропривода.

Общие диапазоны линейки не являются характеристиками каждой модели. Параметры конкретного клапана подтверждаются технической документацией.

Регулирующие клапаны для отопления и ГВС

Одной из основных областей применения клапанов с электроприводами являются системы отопления и горячего водоснабжения.

В индивидуальных и центральных тепловых пунктах регулирующие клапаны управляют количеством теплоносителя, поступающего в теплообменное оборудование или отопительный контур.

Применение автоматизированной арматуры позволяет:

• Поддерживать заданную температуру теплоносителя.

• Регулировать тепловую мощность теплообменника.

• Автоматически изменять подачу тепла.

• Учитывать погодные условия.

• Управлять температурой горячего водоснабжения.

• Оптимизировать работу теплового пункта.

Регулирующие клапаны могут применяться совместно с контроллерами отопления и ГВС, включая RG-14 и RG-24, при условии совместимости электрических сигналов и исполнительных механизмов.

Регулирующие клапаны для пара

Для паровых технологических систем применяются специальные исполнения регулирующих клапанов, рассчитанные на соответствующие рабочие давления и температуры.

Клапаны используются для регулирования расхода пара и управления технологическими процессами.

При подборе необходимо учитывать:

• Рабочее давление пара.

• Температуру.

• Состояние пара.

• Минимальный и максимальный расход.

• Давление перед клапаном.

• Давление после клапана.

• Требуемую пропускную способность.

• Допустимый уровень шума.

• Скорость потока.

• Материалы корпуса и внутренних деталей.

• Характеристики электропривода.

При значительных перепадах давления могут потребоваться специальные конструкции регулирующих элементов, рассчитанные на снижение шума, вибрации и эрозионного износа.

Пропускная способность Kv и Kvs

Одним из ключевых параметров выбора регулирующего клапана является его пропускная способность.

Kv — коэффициент пропускной способности, характеризующий расход воды через клапан при определённых стандартных условиях и перепаде давления.

Kvs — номинальное значение коэффициента пропускной способности при установленном открытии клапана.

Для регулирующей арматуры правильный выбор Kvs особенно важен.

Недостаточная пропускная способность может привести к невозможности обеспечить необходимый расход.

Избыточная пропускная способность может ухудшить качество регулирования и привести к работе клапана в слишком узком диапазоне хода.

Поэтому выбор клапана рекомендуется выполнять на основании гидравлического расчёта.

Перепад давления на регулирующем клапане

При выборе регулирующего клапана необходимо учитывать давление на входе и выходе.

Разность этих значений определяет перепад давления на клапане.

Для электрического исполнительного механизма важен максимальный перепад давления, при котором привод должен обеспечивать необходимое перемещение регулирующего элемента.

Если усилие привода недостаточно, клапан может не обеспечивать требуемую функцию регулирования или перекрытия потока.

При подборе необходимо проверять совместимость корпуса клапана, регулирующего элемента и исполнительного механизма.

Для высокотемпературных и высоконапорных систем эти требования имеют особое значение.

Материалы регулирующих клапанов

В ассортименте НЕМЕН представлены клапаны с различными материалами корпуса и проточной части.

В зависимости от серии могут использоваться:

• Чугун.

• Высокопрочный чугун.

• Углеродистая сталь.

• Легированная сталь.

• Нержавеющая сталь.

• Специальные материалы внутренних деталей.

Материал выбирается с учётом рабочей среды, давления, температуры, химического воздействия и требований к коррозионной стойкости.

Для паровых систем особенно важно учитывать температурную прочность материалов.

Для агрессивных рабочих сред необходимо проверять химическую совместимость корпуса, седла, плунжера и уплотнительных элементов.

Области применения регулирующих клапанов НЕМЕН

Регулирующие клапаны с электроприводами применяются в различных инженерных и технологических системах.

Основные области применения:

• Индивидуальные тепловые пункты.

• Центральные тепловые пункты.

• Системы отопления.

• Горячее водоснабжение.

• Котельные установки.

• Теплоэлектроцентрали.

• Промышленное пароснабжение.

• Теплообменные установки.

• Вентиляция и кондиционирование.

• Энергетика.

• Нефтехимическая промышленность.

• Химическая промышленность.

• Пищевая промышленность.

• Промышленные технологические установки.

• Автоматизированные системы управления технологическими процессами.

Применение конкретной модели определяется её конструкцией, допустимыми параметрами и совместимостью материалов с рабочей средой.

Преимущества регулирующих клапанов с электроприводами

Основные преимущества:

• Автоматическое регулирование расхода.

• Возможность управления температурой и давлением.

• Дистанционное управление.

• Применение в автоматизированных технологических системах.

• Возможность регулирования промежуточных положений.

• Двухходовые и трёхходовые исполнения.

• Различные характеристики регулирования.

• Выбор пропускной способности.

• Различные номинальные диаметры.

• Возможность применения с водой и паром.

• Исполнения для высоких температур.

• Совместимость с различными системами автоматизации при правильном подборе.

• Возможность комплектации приводами с обратной связью.

Как подобрать регулирующий клапан с электроприводом

Для правильного технического подбора необходимо предоставить следующие данные:

• Тип рабочей среды.

• Назначение клапана.

• Двухходовое или трёхходовое исполнение.

• Номинальный диаметр DN.

• Рабочее и расчётное давление.

• Рабочая и максимальная температура.

• Минимальный расход.

• Номинальный расход.

• Максимальный расход.

• Давление на входе.

• Давление на выходе.

• Требуемая пропускная способность Kv или Kvs.

• Допустимый перепад давления.

• Требуемая характеристика регулирования.

• Требования к герметичности.

• Материал корпуса.

• Материал внутренних деталей.

• Тип присоединения.

• Номинальное давление PN.

• Напряжение питания электропривода.

• Тип управляющего сигнала.

• Время полного хода привода.

• Необходимость обратной связи.

• Требования к аварийному положению.

• Температура окружающей среды.

• Условия установки.

• Количество оборудования.

При наличии рекомендуется направить заполненный опросный лист, техническое задание или проектную спецификацию.

Замена ранее установленного регулирующего клапана

При необходимости замены ранее установленного регулирующего клапана с электроприводом рекомендуется предоставить:

• Фотографию клапана.

• Фотографию заводского шильдика.

• Полное обозначение модели.

• Серийный номер.

• Номинальный диаметр.

• Номинальное давление.

• Рабочую температуру.

• Пропускную способность Kvs.

• Материал корпуса.

• Строительную длину.

• Тип присоединения.

• Модель электропривода.

• Напряжение питания привода.

• Тип управляющего сигнала.

• Время полного хода.

• Паспорт или чертёж оборудования.

При подборе аналога необходимо учитывать совместимость всех основных характеристик клапана и исполнительного механизма.

Совпадение только DN и PN не гарантирует корректной замены регулирующей арматуры.

Подбор и поставка регулирующих клапанов НЕМЕН

АО «ИРИМЭКС» осуществляет технический подбор и поставку регулирующих и запорно-регулирующих клапанов с электрическими приводами для систем отопления, горячего водоснабжения, энергетики и промышленных технологических процессов.

В каталоге НЕМЕН представлены различные конструктивные исполнения клапанов, включая серии RV, КР, КПСРН и другие.

Для подготовки технико-коммерческого предложения направьте техническое задание с указанием рабочей среды, расхода, давления, температуры, требуемого диапазона регулирования, типа электропривода и количества оборудования.

При необходимости замены ранее установленного клапана желательно приложить фотографию шильдика, технический паспорт или проектную спецификацию.

Актуальную доступность конкретных серий, конструктивных исполнений и совместимых электроприводов необходимо уточнять при запросе.

АО «ИРИМЭКС»

Тел.: +7 (495) 783-60-73

E-mail: info@irimex.ru
