Регуляторы расхода НЕМЕН

Регуляторы расхода НЕМЕН (NEMEN, HEMEH) — трубопроводная регулирующая арматура, предназначенная для автоматического поддержания или ограничения расхода рабочей среды в системах отопления, теплоснабжения, водоснабжения и промышленных технологических установках.

Регуляторы позволяют уменьшать влияние колебаний располагаемого перепада давления на расход через регулируемый участок трубопровода.

В зависимости от конструкции оборудование обеспечивает стабилизацию перепада давления, ограничение максимального расхода или поддержание заданного гидравлического режима.

В ассортименте НЕМЕН представлены регуляторы прямого действия с мембранными исполнительными механизмами, в том числе модели, совмещающие регулирование перепада давления с ограничением расхода.

АО «ИРИМЭКС» осуществляет технический подбор и поставку регуляторов расхода НЕМЕН по параметрам рабочей среды, расчётному расходу, перепаду давления и требованиям проектной документации.

Назначение регуляторов расхода

Автоматические регуляторы расхода применяются для поддержания расчётных гидравлических параметров трубопроводной системы.

Основные функции оборудования:

• Автоматическое ограничение расхода рабочей среды.

• Стабилизация гидравлического режима.

• Компенсация изменений располагаемого перепада давления.

• Гидравлическая балансировка трубопроводных систем.

• Ограничение максимального расхода теплоносителя.

• Снижение влияния колебаний давления на работу потребителей.

• Поддержание расчётных условий работы теплообменного оборудования.

Регуляторы расхода применяются в системах, где необходимо обеспечить заданное распределение теплоносителя или другой рабочей среды между потребителями.

Принцип работы регулятора расхода

Работа регуляторов прямого действия основана на использовании энергии рабочей среды без необходимости подключения внешнего электрического привода.

В мембранных конструкциях изменение перепада давления воздействует на чувствительный элемент, связанный со штоком регулирующего клапана.

При изменении гидравлических условий мембрана перемещает регулирующий элемент, изменяя проходное сечение клапана.

В результате регулятор компенсирует изменение давления и поддерживает заданный режим в пределах своего рабочего диапазона.

В конструкциях с функцией ограничения расхода используются дополнительные элементы настройки, позволяющие установить допустимый расход через регулируемый участок.

Конкретный алгоритм работы зависит от конструкции регулятора и схемы подключения импульсных линий.

Регулятор перепада давления с ограничением расхода RD122Р

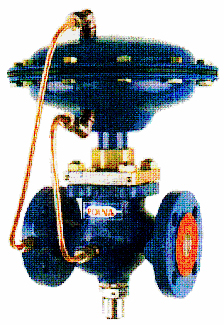

НЕМЕН RD122Р — регулятор перепада давления прямого действия со встроенным ограничителем расхода.

Устройство предназначено для автоматического регулирования перепада давления и ограничения расхода рабочей среды в соответствии с установленными настройками.

Основные технические характеристики RD122Р:

• Номинальные диаметры: DN15–50.

• Номинальное давление: PN25.

• Максимальная температура рабочей среды: +180 °C.

• Конструкция: нормально открытый односедельный клапан.

• Тип затвора: разгруженный.

• Характеристика регулирования: линейная.

• Коэффициент пропускной способности Kvs: 0,63–32 м³/ч.

• Тип присоединения: фланцевое.

• Исполнительный механизм: мембранный.

• Отбор импульса: внешний.

• Класс герметичности: IV.

• Материал корпуса: высокопрочный чугун EN-GJS-400-15.

• Материалы седла и затвора: нержавеющая сталь.

• Материал мембраны и мягкого уплотнения: EPDM.

Рабочие среды включают воду, воздух, гликоли и другие среды, совместимые с материалами конструкции.

Параметры настройки зависят от номинального диаметра и исполнения регулятора.

Регулятор RD122Р — технические характеристики НЕМЕН

Регуляторы расхода для отопления и теплоснабжения

В системах отопления регуляторы расхода применяются для ограничения количества теплоносителя, проходящего через отдельные участки трубопроводной сети.

Оборудование используется в индивидуальных и центральных тепловых пунктах, распределительных узлах и системах теплоснабжения зданий.

Применение автоматического регулирования позволяет:

• Поддерживать расчётное распределение теплоносителя.

• Ограничивать превышение проектного расхода.

• Уменьшать влияние изменений давления в тепловой сети.

• Стабилизировать работу теплообменников.

• Улучшать условия работы регулирующих клапанов.

• Повышать гидравлическую устойчивость системы.

Отличие регулятора расхода от регулятора давления

Регулятор давления «после себя» предназначен для поддержания заданного давления на выходе.

Регулятор давления «до себя» поддерживает давление перед клапаном.

Регулятор перепада давления стабилизирует разность давлений между двумя контрольными точками.

Регулятор расхода предназначен для поддержания или ограничения расхода рабочей среды.

В комбинированных конструкциях функции регулирования перепада давления и ограничения расхода могут выполняться одним устройством.

При выборе необходимо учитывать, что стабилизация перепада давления сама по себе не всегда означает поддержание постоянного расхода: результат зависит от конструкции и схемы регулирования.

Преимущества регуляторов расхода НЕМЕН

• Автоматическая работа.

• Использование энергии рабочей среды.

• Ограничение расхода теплоносителя.

• Стабилизация гидравлического режима.

• Компенсация колебаний перепада давления.

• Возможность применения в системах отопления и водоснабжения.

• Различные диапазоны настройки.

• Возможность работы без внешнего электрического питания для исполнений прямого действия.

• Подбор по расчётным параметрам трубопроводной системы.

Как подобрать регулятор расхода НЕМЕН

Для технического подбора необходимо предоставить:

• Рабочую среду.

• Номинальный диаметр DN.

• Рабочее и максимальное давление.

• Рабочую температуру.

• Минимальный, номинальный и максимальный расход.

• Давление перед регулятором.

• Давление после регулятора.

• Требуемый перепад давления.

• Диапазон настройки расхода.

• Номинальное давление PN.

• Тип присоединения.

• Требования к материалу корпуса и уплотнений.

• Условия установки.

• Необходимое количество оборудования.

Правильный выбор регулятора определяется гидравлическим расчётом, а не только номинальным диаметром трубопровода.

Подбор и поставка регуляторов расхода НЕМЕН

АО «ИРИМЭКС» осуществляет технический подбор регуляторов расхода НЕМЕН для систем отопления, теплоснабжения, водоснабжения и промышленных трубопроводов.

Для подготовки технико-коммерческого предложения направьте рабочие параметры системы, расчётный расход, перепад давления и требуемое количество оборудования.

Возможность поставки конкретного исполнения уточняется по запросу.
