Фильтры-грязеуловители НЕМЕН

Фильтры-грязеуловители НЕМЕН (NEMEN, HEMEH) — промышленное оборудование для механической очистки воды, пара, воздуха и других совместимых рабочих сред от твёрдых нерастворимых загрязнений.

Сетчатые фильтры предназначены для задержания песка, окалины, продуктов коррозии, металлических частиц и других механических примесей, способных нарушить работу трубопроводной арматуры и технологического оборудования.

В ассортименте НЕМЕН представлены фланцевые сетчатые фильтры серий RSV007N, RSV007N-T, RSV005N и 821, включая исполнения с магнитными вкладышами для дополнительного улавливания ферромагнитных загрязнений.

В зависимости от серии выпускаются изделия с номинальными диаметрами DN15–600, давлением PN16–40 и температурными исполнениями до +450 °C.

Фильтры применяются в системах отопления, водоснабжения, теплоснабжения, пароснабжения, котельных, энергетике и промышленных технологических установках.

АО «ИРИМЭКС» осуществляет технический подбор и поставку фильтров-грязеуловителей из ассортимента НЕМЕН по параметрам рабочей среды, расходу, давлению и требованиям проектной документации.

Назначение фильтров-грязеуловителей

Фильтры-грязевики предназначены для защиты трубопроводного оборудования от механических примесей, переносимых потоком рабочей среды.

В процессе эксплуатации в трубопроводах могут образовываться и накапливаться:

• Частицы ржавчины и продукты коррозии.

• Окалина.

• Песок.

• Металлическая стружка.

• Монтажные загрязнения.

• Частицы нерастворимых отложений.

• Другие твёрдые механические включения.

Попадание загрязнений в оборудование может приводить к засорению теплообменников, повышенному износу насосов, повреждению уплотнений регулирующих клапанов и нарушению работы измерительных приборов.

Сетчатые фильтры задерживают частицы, размер которых превышает размер проходных отверстий фильтрующего элемента.

Модельный ряд фильтров НЕМЕН

Фильтр сетчатый RSV007N

НЕМЕН RSV007N — механический сетчатый фильтр с фланцевым присоединением, предназначенный для очистки жидких и газообразных рабочих сред.

Основные характеристики:

• Номинальные диаметры: DN15–400.

• Номинальное давление: PN16.

• Максимальная рабочая температура: +300 °C.

• Присоединение: фланцевое.

• Корпус: серый чугун.

• Фильтрующий элемент: нержавеющая сталь AISI 304.

• Наличие сливной пробки для размеров DN50–400.

Рабочие среды: вода, этиленгликоль концентрацией до 50%, водяной пар, воздух и другие нейтральные среды, совместимые с материалами конструкции.

Размер ячейки фильтрующего элемента зависит от диаметра:

• DN15–125 — 0,8 мм.

• DN150–200 — 1,5 мм.

• DN250–400 — 2,0 мм.

Фильтр RSV007N применяется в системах водоснабжения, отопления, пароснабжения и промышленного оборудования.

Фильтр сетчатый RSV007N-T

НЕМЕН RSV007N-T — промышленный фланцевый сетчатый фильтр с корпусом из высокопрочного чугуна.

Основные характеристики:

• Номинальные диаметры: DN50–600.

• Номинальное давление: PN16.

• Максимальная рабочая температура: +300 °C.

• Корпус: высокопрочный чугун GGG50.

• Крышка: высокопрочный чугун GGG50.

• Фильтрующий элемент: нержавеющая сталь AISI 304.

• Уплотнение крышки: нержавеющая сталь с графитом.

• Присоединение: фланцевое.

Рабочие среды: вода, этиленгликоль концентрацией до 50%, водяной пар, воздух и другие совместимые нейтральные среды.

Серия отличается увеличенным диапазоном номинальных диаметров и конструкцией корпуса из высокопрочного чугуна.

Для RSV007N-T предусмотрены фильтрующие элементы с различными размерами ячеек в зависимости от DN.

Фильтр сетчатый RSV005N с магнитной вставкой

НЕМЕН RSV005N — механический сетчатый фильтр с дополнительной магнитной вставкой.

Оборудование предназначено для задержания твёрдых механических примесей и дополнительного улавливания ферромагнитных загрязнений.

Основные характеристики:

• Номинальные диаметры: DN15–400.

• Номинальное давление: PN16.

• Максимальная рабочая температура: +300 °C.

• Корпус: серый чугун.

• Фильтрующий элемент: нержавеющая сталь AISI 304.

• Магнитная вставка: нержавеющая сталь AISI 304 и ферритовые магниты.

• Присоединение: фланцевое.

Магнитная вставка обеспечивает дополнительное улавливание частиц железа и других ферромагнитных включений.

Такое исполнение особенно востребовано в системах отопления и теплоснабжения со стальными трубопроводами.

Магнитный элемент не заменяет фильтрующую сетку и не предназначен для удаления растворённых примесей из воды.

Фильтр сетчатый тип 821

НЕМЕН тип 821 — промышленный фланцевый сетчатый фильтр, выпускаемый в различных конструктивных исполнениях для воды, воздуха, пара, гликолей, углеводородов и других совместимых рабочих сред.

Основные исполнения:

821 A

• Номинальные диаметры: DN15–400.

• Номинальное давление: PN16.

• Максимальная температура: +300 °C.

• Корпус: серый чугун EN-GJL-250.

821 C

• Номинальные диаметры: DN15–200.

• Номинальное давление: PN25.

• Максимальная температура: +350 °C.

• Корпус: высокопрочный чугун EN-GJS-400-18-LT.

821 F

• Номинальные диаметры: DN15–200.

• Номинальное давление: PN40.

• Максимальная температура: +450 °C.

• Корпус: углеродистая сталь GP240GH.

821 I

• Номинальные диаметры: DN15–200.

• Номинальное давление: PN40.

• Максимальная температура: +400 °C.

• Корпус: нержавеющая сталь 1.4408.

Фильтрующий элемент изготовлен из нержавеющей стали 1.4301.

В зависимости от исполнения предусмотрены различные варианты фильтрующей сетки.

Для исполнения 821 A могут предлагаться дополнительные опции, включая магнитную вставку и эпоксидное покрытие.

Для серии также предусмотрена возможность комплектации электронным индикатором загрязнения.

Параметры DN, PN и максимальной температуры относятся к соответствующим модификациям и должны проверяться по технической документации.

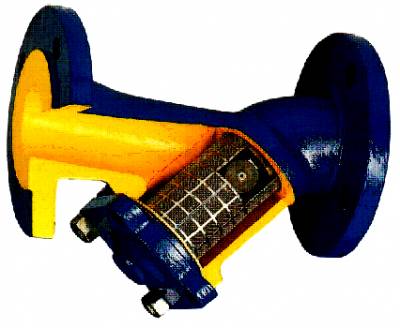

Принцип работы сетчатого фильтра

Работа сетчатого грязеуловителя основана на механическом задержании твёрдых загрязнений.

Рабочая среда поступает в корпус фильтра и проходит через металлический фильтрующий элемент.

Частицы, размер которых превышает размер ячеек сетки, задерживаются внутри корпуса.

Очищенная от соответствующих механических примесей рабочая среда продолжает движение по трубопроводу.

По мере накопления загрязнений гидравлическое сопротивление фильтра увеличивается.

Для восстановления пропускной способности требуется очистка фильтрующего элемента.

При обслуживании крышка корпуса снимается в соответствии с инструкцией производителя, сетка очищается от загрязнений, после чего фильтр собирается и проверяется на герметичность.

Фильтры с магнитной вставкой

Магнитные фильтры предназначены для дополнительного улавливания ферромагнитных частиц.

В системах отопления и теплоснабжения такие загрязнения могут образовываться вследствие коррозии стальных трубопроводов и оборудования.

Магнитная вставка задерживает часть этих частиц, снижая их поступление к насосам, теплообменникам и регулирующей арматуре.

Исполнение RSV005N сочетает сетчатую механическую фильтрацию с магнитным улавливанием загрязнений.

При подборе магнитного грязеуловителя необходимо учитывать состав рабочей среды, температуру и особенности технического обслуживания.

Фланцевые фильтры-грязеуловители

Фланцевое соединение применяется для установки фильтров в промышленных и инженерных трубопроводах.

Основные особенности:

• Разъёмное присоединение.

• Возможность демонтажа оборудования.

• Различные номинальные диаметры.

• Применение в системах повышенной производительности.

• Возможность установки на трубопроводах воды, пара и других предусмотренных сред.

При подборе необходимо проверять стандарт фланцев, присоединительные размеры, номинальное давление и строительную длину корпуса.

Для моделей RSV007N, RSV007N-T и RSV005N производитель рекомендует проверять совместимость ответных фланцев по ГОСТ 33259-2015.

Фильтры-грязевики для отопления и ИТП

В индивидуальных и центральных тепловых пунктах фильтры устанавливаются для защиты оборудования от механических загрязнений, поступающих из тепловой сети.

Основные защищаемые элементы:

• Пластинчатые теплообменники.

• Регулирующие клапаны.

• Регуляторы давления.

• Насосное оборудование.

• Расходомеры.

• Обратные клапаны.

• Запорно-регулирующая арматура.

Использование сетчатых фильтров позволяет уменьшать риск засорения оборудования и поддерживать предусмотренные проектом условия его эксплуатации.

Для систем с повышенным содержанием ферромагнитных продуктов коррозии может применяться фильтр RSV005N с магнитной вставкой.

Фильтры для паровых систем

Для промышленных паропроводов предусмотрены специальные температурные исполнения сетчатых фильтров.

При подборе фильтра для пара необходимо учитывать:

• Рабочее давление.

• Температуру пара.

• Расход.

• Состояние пара.

• Допустимое гидравлическое сопротивление.

• Материал корпуса.

• Материал уплотнения крышки.

• Размер ячеек фильтрующей сетки.

• Требования к монтажу и отводу конденсата.

Для высокотемпературных систем могут использоваться соответствующие исполнения фильтров серии 821.

Максимально допустимое давление при рабочей температуре должно проверяться по температурно-давленческой характеристике корпуса.

Пропускная способность и гидравлическое сопротивление

Одним из основных параметров сетчатого фильтра является его гидравлическое сопротивление.

Для расчёта используются значения коэффициента пропускной способности Kv или Kvs и графики зависимости потерь давления от расхода.

При выборе оборудования необходимо учитывать:

• Номинальный расход.

• Максимальный расход.

• Рабочую среду.

• Плотность и вязкость среды.

• Размер ячеек сетки.

• Допустимое падение давления.

• Степень загрязнения фильтрующего элемента.

Недостаточная пропускная способность может привести к чрезмерному падению давления и нарушению работы защищаемого оборудования.

Сопротивление загрязнённого фильтра выше сопротивления чистого, поэтому при проектировании необходимо учитывать требования к эксплуатации и периодической очистке.

Материалы корпусов и фильтрующих элементов

В ассортименте фильтров НЕМЕН представлены различные материалы:

Серый чугун — применяется в стандартных исполнениях для инженерных и промышленных систем.

Высокопрочный чугун — используется в отдельных сериях, включая RSV007N-T и 821 C.

Углеродистая сталь — применяется в фильтрах для соответствующих условий давления и температуры.

Нержавеющая сталь — используется в специальных исполнениях, где требуется повышенная коррозионная стойкость.

Нержавеющая сталь AISI 304 — применяется для изготовления фильтрующих сеток ряда моделей.

Конкретное исполнение выбирается в зависимости от рабочей среды, давления, температуры и требований к коррозионной стойкости.

Особенности монтажа и эксплуатации

Установка фильтра должна выполняться по технической документации производителя.

Основные рекомендации:

1. Проверить соответствие DN, PN и температурных характеристик.

2. Устанавливать фильтр в соответствии с направлением потока, указанным на корпусе.

3. Соблюдать допустимое монтажное положение.

4. Обеспечить доступ к крышке для извлечения фильтрующего элемента.

5. Предусмотреть возможность безопасного отключения и опорожнения участка трубопровода.

6. Исключить недопустимые механические нагрузки на корпус.

7. Использовать совместимые фланцевые соединения и уплотнения.

8. Контролировать падение давления на фильтре.

9. Выполнять периодическую очистку сетки.

10. Проверять состояние уплотнений после технического обслуживания.

Перед разборкой фильтра необходимо отключить соответствующий участок трубопровода, сбросить давление и убедиться в снижении температуры до безопасного значения.

Периодичность обслуживания определяется характеристиками рабочей среды и скоростью накопления загрязнений.

Отличие сетчатого грязеуловителя от инерционного фильтра

Сетчатый фильтр-грязеуловитель задерживает загрязнения при прохождении рабочей среды через фильтрующий элемент.

Инерционный фильтр дополнительно использует изменение скорости и направления движения потока для отделения части механических загрязнений.

Оба типа оборудования применяются для очистки воды и защиты трубопроводных систем.

Выбор конструкции определяется характером загрязнений, расчётным расходом, допустимыми потерями давления и условиями обслуживания.

В ассортименте НЕМЕН представлены как сетчатые фильтры-грязевики, так и инерционные фильтры типов OD и ODM.

Преимущества фильтров-грязеуловителей НЕМЕН

Основные преимущества ассортимента:

• Механическая очистка рабочих сред.

• Возможность выбора размера фильтрующей сетки.

• Фланцевое присоединение.

• Различные номинальные диаметры.

• Исполнения PN16, PN25 и PN40.

• Модели для воды, пара и воздуха.

• Чугунные, стальные и нержавеющие корпуса.

• Фильтрующие элементы из нержавеющей стали.

• Исполнения с магнитной вставкой.

• Возможность контроля загрязнения.

• Разъёмная конструкция для обслуживания.

• Применение в теплоснабжении, энергетике и промышленности.

Как подобрать фильтр-грязеуловитель

Для технического подбора необходимо предоставить:

• Тип рабочей среды.

• Номинальный диаметр DN.

• Номинальное давление PN.

• Рабочее и максимальное давление.

• Рабочую температуру.

• Минимальный и максимальный расход.

• Допустимое падение давления.

• Требуемый размер ячейки фильтрующей сетки.

• Материал корпуса.

• Тип присоединения.

• Требования к магнитной вставке.

• Наличие контроля загрязнения.

• Строительную длину.

• Условия установки.

• Необходимое количество изделий.

Для правильного выбора рекомендуется предоставить проектную спецификацию или техническое задание.

Замена ранее установленного фильтра

При замене фильтра другого производителя необходимо проверить:

• Номинальный диаметр.

• Номинальное давление.

• Рабочую температуру.

• Материал корпуса.

• Размер ячейки сетки.

• Пропускную способность.

• Строительную длину.

• Присоединительные размеры фланцев.

• Габаритные размеры.

• Направление потока.

• Возможность обслуживания.

Совпадение DN и PN не гарантирует полной технической взаимозаменяемости оборудования.

Подбор и поставка фильтров-грязеуловителей НЕМЕН

АО «ИРИМЭКС» осуществляет технический подбор и поставку сетчатых фильтров-грязеуловителей из ассортимента НЕМЕН для систем отопления, теплоснабжения, водоснабжения, пароснабжения и промышленных трубопроводов.

В ассортименте представлены модели RSV007N, RSV007N-T, RSV005N и различные исполнения серии 821.

Для подготовки технико-коммерческого предложения направьте техническое задание с указанием рабочей среды, номинального диаметра, давления, температуры, расхода, требуемого размера ячейки сетки и количества изделий.

Актуальную доступность конкретных моделей и исполнений необходимо уточнять при запросе.
