Балансировочные клапаны НЕМЕН

Балансировочные клапаны НЕМЕН (NEMEN, HEMEH) — трубопроводная запорно-регулирующая арматура, предназначенная для гидравлической балансировки систем отопления, теплоснабжения, водоснабжения и других инженерных сетей.

Клапаны позволяют вручную устанавливать необходимое гидравлическое сопротивление отдельных участков трубопровода, обеспечивая расчётное распределение расхода рабочей среды между потребителями.

Балансировочная арматура применяется в индивидуальных и центральных тепловых пунктах, системах отопления жилых и промышленных зданий, установках вентиляции, кондиционирования и технологических трубопроводах.

В ассортименте НЕМЕН представлены резьбовые и фланцевые балансировочные клапаны серий RSV054N, RSV055N, RSV051N и тип 447. В технической документации также представлены исполнения 443, 445 и 751.

В зависимости от серии предусмотрены номинальные диаметры DN15–500, давление PN16, различные материалы корпуса и конструкции регулирующих элементов.

АО «ИРИМЭКС» осуществляет технический подбор и поставку балансировочных клапанов НЕМЕН по проектной документации и расчётным параметрам трубопроводной системы.

Назначение балансировочных клапанов

Балансировочные клапаны предназначены для регулирования расхода воды и других совместимых рабочих сред путём изменения гидравлического сопротивления участка трубопровода.

Основные функции:

• Гидравлическая балансировка систем отопления.

• Выравнивание расчётных расходов между отдельными ветвями.

• Настройка расхода теплоносителя.

• Ограничение избыточного расхода.

• Регулирование гидравлического сопротивления.

• Контроль перепада давления на клапане.

• Проведение пусконаладочных работ.

• Перекрытие потока в исполнениях с соответствующей запорной функцией.

Правильная балансировка позволяет уменьшать неравномерность распределения теплоносителя и способствует стабильной работе отопительного оборудования.

Ассортимент балансировочных клапанов НЕМЕН

Балансировочный клапан RSV054N — резьбовой

НЕМЕН RSV054N — ручной балансировочный клапан с резьбовым присоединением.

Предназначен для регулирования расхода теплоносителя в трубопроводах небольших диаметров.

Основные характеристики:

• Номинальные диаметры: DN15–50.

• Присоединение: внутренняя трубная резьба G 1/2"–G 2".

• Номинальное давление: PN16.

• Температура рабочей среды: −10…+110 °C.

• Корпус: латунь.

• Регулирующий элемент: латунь.

• Материалы уплотнений: PTFE, EPDM.

• Управление: ручное.

• Рукоятка: пластик ABS.

• Класс герметичности: А по ГОСТ 9544-2015.

Клапан имеет регулировочную рукоятку, позволяющую устанавливать необходимое положение затвора.

В конструкции предусмотрены измерительные ниппели для проведения гидравлических измерений.

RSV054N применяется в системах отопления, водоснабжения и других инженерных сетях с соответствующими рабочими параметрами.

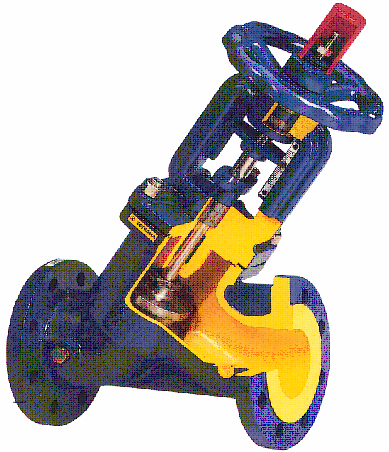

Балансировочный клапан RSV055N — фланцевый

НЕМЕН RSV055N — ручной фланцевый балансировочный клапан с невыдвижным штоком.

Предназначен для гидравлической регулировки трубопроводных систем различной производительности.

Основные характеристики:

• Номинальные диаметры: DN15–500 в пределах исполнений серии.

• Номинальное давление: PN16.

• Максимальная температура рабочей среды: +120 °C.

• Присоединение: фланцевое.

• Корпус: высокопрочный чугун.

• Уплотнения: EPDM, PTFE в зависимости от исполнения.

• Управление: маховик.

• Конструкция: с невыдвижным штоком.

• Класс герметичности: А по ГОСТ 9544-2015.

• Наличие измерительных ниппелей.

Для небольших диаметров DN15–32 предусмотрено отдельное конструктивное исполнение.

Для DN40–500 используется исполнение с соответствующими увеличенными размерами корпуса и пропускной способностью.

Клапаны RSV055N предназначены для регулирования расхода в системах отопления, теплоснабжения и промышленных трубопроводах.

Балансировочный клапан RSV051N — укороченная строительная длина

НЕМЕН RSV051N — фланцевый балансировочный клапан с невыдвижным штоком и уменьшенной монтажной длиной.

Основные характеристики:

• Номинальные диаметры: DN50–300.

• Номинальное давление: PN16.

• Максимальная температура рабочей среды: +120 °C.

• Присоединение: фланцевое.

• Корпус: высокопрочный чугун QT450.

• Шток: нержавеющая сталь AISI 420.

• Уплотнения: EPDM.

• Управление: ручной маховик.

• Класс герметичности: А по ГОСТ 9544-2015.

Основная особенность серии RSV051N — укороченная строительная длина по сравнению с рядом стандартных фланцевых исполнений.

Это позволяет рассматривать клапан для установки на участках трубопроводов с ограниченным монтажным пространством.

При замене ранее установленной арматуры необходимо проверить строительную длину и размеры ответных фланцев.

Балансировочный клапан тип 447

НЕМЕН тип 447 — фланцевый балансировочный клапан с невыдвижным штоком.

Основные характеристики:

• Номинальное давление: PN16.

• Максимальная температура рабочей среды: +120 °C.

• Номинальные диаметры: DN65–300 согласно основной характеристике каталога; в таблице размеров также приведены DN40 и DN50.

• Корпус: серый чугун EN-GJL-250.

• Шток: латунь.

• Уплотнение: EPDM.

• Управление: ручной маховик.

• Присоединение: фланцевое.

• Класс герметичности: А по ГОСТ 9544-2015.

Для серии предусмотрена возможность измерения перепада давления с использованием специальных измерительных ниппелей.

При подборе необходимо учитывать допустимый перепад давления, который зависит от номинального диаметра.

Наличие конкретных типоразмеров, включая DN40 и DN50, следует уточнять при заказе.

Балансировочные клапаны типов 443, 445 и 751

В ранее опубликованных каталогах НЕМЕН также представлены следующие типы:

Тип 443 — фланцевый регулирующий балансировочный клапан с выдвижным штоком, DN40–300, PN16, температура до +300 °C.

Тип 445 — фланцевый балансировочный клапан с невыдвижным штоком, DN65–300, PN16, температура до +150 °C.

Тип 751 — резьбовой балансировочный клапан размером 3/8"–2", PN16, температура −25…+150 °C.

Эти модели приведены в архивной технической документации. Возможность их поставки и соответствие текущим исполнениям необходимо уточнять отдельно.

Принцип работы балансировочного клапана

Работа ручного балансировочного клапана основана на изменении проходного сечения и, соответственно, гидравлического сопротивления трубопровода.

При вращении рукоятки или маховика регулирующий элемент перемещается относительно седла.

По мере закрытия клапана проходное сечение уменьшается, гидравлическое сопротивление увеличивается, а расход рабочей среды снижается при неизменных остальных условиях.

При открытии клапана сопротивление уменьшается.

Для определения расхода используются характеристика клапана, положение настройки и измеренный перепад давления.

В зависимости от конструкции клапаны могут оснащаться фиксатором настройки и измерительными штуцерами.

Ручной балансировочный клапан не поддерживает постоянный расход автоматически при изменении перепада давления. Для динамической балансировки применяются автоматические регуляторы перепада давления или расхода соответствующего назначения.

Балансировочные клапаны для систем отопления

В системах отопления балансировочные клапаны применяются для обеспечения расчётного распределения теплоносителя между ветвями и потребителями.

При отсутствии гидравлической балансировки участки с меньшим сопротивлением могут получать избыточный расход, тогда как удалённые ветви — недостаточный.

Установка и настройка балансировочной арматуры позволяет:

• Устанавливать расчётные расходы.

• Выравнивать гидравлическое сопротивление ветвей.

• Улучшать распределение теплоносителя.

• Уменьшать вероятность гидравлического шума.

• Повышать устойчивость работы отопительной системы.

• Создавать условия для корректной работы регулирующих клапанов.

Балансировка выполняется по результатам гидравлического расчёта и измерений при пусконаладочных работах.

Применение в ИТП и ЦТП

В индивидуальных и центральных тепловых пунктах балансировочные клапаны используются для регулирования расхода воды в отдельных контурах.

Оборудование может применяться:

• В отопительных контурах.

• В системах горячего водоснабжения.

• На ответвлениях трубопроводов.

• В теплообменных установках.

• В насосных группах.

• В распределительных коллекторах.

• На участках технологического оборудования.

Выбор места установки определяется гидравлической схемой и требованиями проекта.

Пропускная способность Kv и Kvs

Одним из основных параметров балансировочного клапана является коэффициент пропускной способности.

Kv характеризует пропускную способность клапана при определённом положении регулирующего элемента.

Kvs представляет собой значение коэффициента пропускной способности при номинальном полном открытии.

Для ручных балансировочных клапанов производитель приводит таблицы зависимости Kv от положения настройки или количества оборотов маховика.

Зная расход и перепад давления, можно подобрать необходимую настройку клапана.

Для воды в стандартных условиях применяется приближённая зависимость:

Q = Kv × √ΔP,

где Q — расход в м³/ч, Kv — коэффициент пропускной способности в м³/ч, ΔP — перепад давления в барах.

Для других жидкостей необходимо учитывать плотность и вязкость рабочей среды.

При техническом подборе рекомендуется пользоваться таблицами и программами расчёта производителя.

Измерение расхода и настройка клапана

В ряде моделей балансировочных клапанов НЕМЕН предусмотрены специальные измерительные ниппели.

Они позволяют подключать измерительное оборудование для определения перепада давления на клапане.

Для выполнения балансировки необходимо:

1. Определить проектный расход на регулируемом участке.

2. Выбрать клапан с соответствующей пропускной способностью.

3. Установить предварительное положение настройки.

4. Измерить фактический перепад давления.

5. Определить расход по характеристике клапана.

6. Скорректировать положение регулирующего элемента.

7. Зафиксировать настройку, если такая функция предусмотрена конструкцией.

Для достоверной настройки необходимо учитывать взаимное влияние регулируемых участков трубопроводной системы.

Резьбовые и фланцевые балансировочные клапаны

Резьбовые балансировочные клапаны используются преимущественно на трубопроводах небольших диаметров.

Они отличаются компактностью и удобством установки.

Фланцевые балансировочные клапаны применяются на трубопроводах средних и больших диаметров.

Для них характерны:

• Различные пропускные способности.

• Разъёмное соединение.

• Возможность обслуживания.

• Исполнения с невыдвижным штоком.

• Возможность гидравлической настройки.

• Различные варианты строительной длины.

При выборе типа присоединения необходимо учитывать требования проекта и существующие размеры трубопровода.

Материалы балансировочных клапанов

В зависимости от серии применяются следующие материалы:

• Латунь.

• Бронза.

• Серый чугун.

• Высокопрочный чугун.

• Нержавеющая сталь для отдельных элементов.

• EPDM.

• PTFE.

• Графитовые уплотнительные материалы.

Материал корпуса и уплотнений выбирается с учётом температуры, давления и химических характеристик рабочей среды.

Для эксплуатации на воде, этиленгликоле, паре или воздухе необходимо проверять допустимость применения конкретного исполнения.

Преимущества балансировочных клапанов НЕМЕН

• Возможность точной ручной настройки расхода.

• Резьбовые и фланцевые исполнения.

• Широкий диапазон номинальных диаметров.

• Модели для систем отопления и теплоснабжения.

• Различные значения пропускной способности.

• Возможность измерения перепада давления.

• Фиксация настройки в соответствующих исполнениях.

• Корпуса из латуни и чугуна.

• Модели с укороченной строительной длиной.

• Возможность применения в инженерных и промышленных системах.

Как подобрать балансировочный клапан НЕМЕН

Для правильного технического подбора необходимо предоставить:

• Тип рабочей среды.

• Номинальный диаметр DN.

• Номинальное давление PN.

• Рабочую температуру.

• Расчётный расход.

• Максимальный расход.

• Располагаемый перепад давления.

• Допустимые потери давления на клапане.

• Требуемую пропускную способность Kv или Kvs.

• Тип присоединения.

• Материал корпуса.

• Требования к герметичности.

• Необходимость измерительных ниппелей.

• Строительную длину.

• Особенности установки.

• Необходимое количество оборудования.

Выбор балансировочного клапана рекомендуется выполнять по гидравлическому расчёту.

Подбор исключительно по номинальному диаметру трубопровода может привести к неправильному выбору пропускной способности.

Замена ранее установленного балансировочного клапана

При необходимости замены установленного клапана желательно предоставить:

• Фотографию оборудования.

• Фотографию заводской маркировки.

• Производителя и тип клапана.

• Номинальный диаметр.

• Номинальное давление.

• Пропускную способность Kvs.

• Строительную длину.

• Присоединительные размеры.

• Материал корпуса.

• Рабочую температуру.

• Паспорт или технический каталог.

При подборе аналога необходимо учитывать характеристику регулирования и возможность воспроизведения требуемых настроек расхода.

Подбор и поставка балансировочных клапанов НЕМЕН

АО «ИРИМЭКС» осуществляет технический подбор балансировочных клапанов НЕМЕН для систем отопления, водоснабжения, теплоснабжения и промышленных трубопроводов.

В ассортименте представлены резьбовые и фланцевые исполнения RSV054N, RSV055N, RSV051N, тип 447 и другие модели по запросу.

Для подготовки технико-коммерческого предложения направьте техническое задание с указанием номинального диаметра, давления, температуры, расчётного расхода, требуемой пропускной способности и количества изделий.

Актуальную доступность конкретных моделей и исполнений необходимо уточнять при заказе.
