Обратные клапаны НЕМЕН

Обратные клапаны НЕМЕН (NEMEN, HEMEH) — защитная трубопроводная арматура, предназначенная для автоматического предотвращения обратного движения рабочей среды в системах водоснабжения, отопления, теплоснабжения, пароснабжения и промышленных технологических установках.

Клапаны пропускают воду, пар, воздух или другую совместимую рабочую среду в заданном направлении и автоматически закрываются при прекращении или изменении направления потока.

В ассортименте НЕМЕН представлены межфланцевые, пружинные, створчатые, подъёмные и шаровые обратные клапаны различных конструкций.

Основные модельные ряды включают серии КН 200, КН 210, КН 220, КН 230, RSV030N, RSV031N, RSV032N, RSV033N, RSV034N, RSV036N, RD40, 275, 287/288, 2415, 3121 и другие исполнения.

В зависимости от модели оборудование выпускается в диапазоне диаметров DN15–800, номинальных давлений PN10–40 и рабочих температур до +400 °C в соответствующих высокотемпературных исполнениях.

АО «ИРИМЭКС» осуществляет технический подбор и поставку обратных клапанов из ассортимента НЕМЕН по характеристикам рабочей среды, требованиям проекта и условиям эксплуатации.

Назначение обратных клапанов

Обратные клапаны предназначены для предотвращения изменения направления потока рабочей среды.

Основные функции:

• Автоматическое перекрытие обратного потока.

• Защита насосного оборудования от обратного течения.

• Предотвращение перетока между трубопроводными линиями.

• Защита отдельных участков технологических систем.

• Предотвращение обратной циркуляции.

• Обеспечение необходимого направления движения воды или пара.

• Защита оборудования при изменении гидравлического режима.

Обратные клапаны работают автоматически и не требуют постоянного внешнего управления.

При подборе необходимо учитывать конструкцию клапана, направление потока, минимальный расход, рабочее давление и характеристики среды.

Ассортимент обратных клапанов НЕМЕН

Обратный клапан КН 210 — межфланцевый

НЕМЕН КН 210 — межфланцевый обратный затвор створчатой конструкции для трубопроводных систем водоснабжения.

Основные характеристики:

• Номинальные диаметры: DN40–300.

• Номинальное давление: PN16.

• Рабочая температура: −10…+110 °C.

• Рабочая среда: вода.

• Корпус: оцинкованная сталь.

• Запирающий элемент: оцинкованная сталь.

• Уплотнение: EPDM.

• Пружина: нержавеющая сталь.

• Присоединение: межфланцевое.

• Класс герметичности: А по ГОСТ 9544-2015.

Клапан может устанавливаться на горизонтальном или вертикальном участке трубопровода при движении потока снизу вверх.

Компактная межфланцевая конструкция позволяет использовать клапан на участках трубопроводов с ограниченной монтажной длиной.

Обратные клапаны КН 220 и КН 230 — пружинные

КН 220 и КН 230 — обратные клапаны пружинной конструкции с межфланцевым присоединением.

Клапаны предназначены для автоматического перекрытия обратного потока при прекращении движения рабочей среды.

КН 220:

• Диаметры DN15–100.

• Номинальное давление PN16.

• Максимальная температура до +200 °C.

• Пружинный запирающий механизм.

• Межфланцевое присоединение.

КН 230:

• Диаметры DN125–200.

• Номинальное давление PN16.

• Максимальная температура до +300 °C.

• Пружинный запирающий механизм.

• Межфланцевое присоединение.

Допустимые рабочие среды, материалы корпуса и уплотнений определяются конкретным исполнением.

Обратный клапан КН 200 — подъёмный фланцевый

НЕМЕН КН 200 — подъёмный обратный клапан с фланцевым присоединением.

Основные характеристики:

• Номинальные диаметры: DN15–300.

• Номинальное давление: PN16.

• Рабочая температура: −10…+200 °C.

• Конструкция: подъёмная.

• Присоединение: фланцевое.

Подъёмный запирающий элемент перемещается под действием давления потока и возвращается в закрытое положение при прекращении или изменении направления движения рабочей среды.

Клапан применяется в промышленных и инженерных трубопроводных системах при соответствии характеристик конкретной модели условиям эксплуатации.

Обратные клапаны RSV032N-T и RSV032N-NEW

RSV032N-T и RSV032N-NEW — межфланцевые створчатые обратные клапаны для систем водоснабжения и теплоснабжения.

RSV032N-T:

• Диаметры DN32–800.

• Номинальное давление PN16.

• Рабочая температура −10…+100 °C.

• Кратковременная температура до +120 °C.

• Конструкция: створчатая.

• Присоединение: межфланцевое.

RSV032N-NEW:

• Диаметры DN40–600.

• Номинальное давление PN16.

• Рабочая температура −10…+100 °C.

• Кратковременная температура до +120 °C.

• Конструкция: створчатая.

• Присоединение: межфланцевое.

Оборудование применяется для предотвращения обратного потока на трубопроводах соответствующих диаметров.

Обратный клапан RSV030N-RED-T

НЕМЕН RSV030N-RED-T — межфланцевый створчатый обратный клапан для систем с водой и другими совместимыми рабочими средами.

Основные характеристики:

• Диаметры DN32–800.

• Номинальное давление PN16.

• Рабочая температура −20…+115 °C.

• Кратковременная температура до +130 °C.

• Конструкция: створчатая.

• Присоединение: межфланцевое.

Отличается от ряда других исполнений RSV расширенным температурным диапазоном.

Обратный клапан RSV031N — из нержавеющей стали

НЕМЕН RSV031N — межфланцевый обратный клапан из нержавеющей стали для промышленных трубопроводных систем.

Основные характеристики:

• Диаметры DN15–200.

• Номинальное давление PN40.

• Рабочая температура −40…+240 °C.

• Кратковременная температура до +300 °C.

• Материал корпуса: нержавеющая сталь.

• Присоединение: межфланцевое.

Клапан применяется в системах, где требуется соответствующая коррозионная стойкость и повышенные рабочие параметры.

Допустимость применения для конкретной химической среды должна подтверждаться по материалам и технической документации изделия.

Обратный клапан RD40

RD40 — пружинный межфланцевый обратный клапан.

Основные характеристики:

• Диаметры DN15–100.

• Номинальное давление PN40.

• Максимальная температура до +180 °C.

• Конструкция: пружинная.

• Присоединение: межфланцевое.

Клапан предназначен для автоматического перекрытия обратного потока и применяется в технологических системах с соответствующими рабочими параметрами.

Обратные клапаны типов 275 и 2415

Тип 275 — пружинный межфланцевый обратный клапан.

Основные характеристики:

• Диаметры DN15–300.

• Номинальное давление PN16 или PN40.

• Максимальная температура до +300 °C.

Тип 2415 — межфланцевый обратный клапан для промышленного применения.

Основные характеристики:

• Диаметры DN15–200.

• Номинальное давление PN25 или PN40.

• Максимальная температура до +300 °C.

Эти модели входят в ассортимент оборудования различных производителей, представленных НЕМЕН.

Конструкция, материалы и допустимые среды определяются технической документацией соответствующего исполнения.

Обратные клапаны типов 287 и 288

Тип 287 — прямой подъёмный фланцевый обратный клапан.

Тип 288 — угловой подъёмный фланцевый обратный клапан.

Основные характеристики:

• Номинальные диаметры DN15–300.

• Номинальное давление PN16, PN25 или PN40.

• Температурные исполнения до +225, +300, +350 или +400 °C.

• Конструкция: подъёмная.

• Присоединение: фланцевое.

Оборудование может применяться в высокотемпературных трубопроводных системах, включая соответствующие паровые установки.

Максимальная допустимая температура зависит от материала корпуса, уплотнения и конкретной модификации.

Шаровые обратные клапаны RSV034N-T и RSV036N

Шаровые обратные клапаны используют запирающий элемент в виде шара, перемещающегося под действием потока рабочей среды.

Такая конструкция применяется в трубопроводных системах, где необходимо предотвращать обратное течение, в том числе при наличии определённых механических загрязнений.

RSV034N-T:

• Конструкция: шаровая, подъёмная.

• Диаметры DN40–400.

• Номинальное давление PN10 или PN16.

• Рабочая температура −10…+70 °C.

• Кратковременная температура до +80 °C.

• Присоединение: фланцевое.

RSV036N:

• Конструкция: шаровая, подъёмная.

• Диаметры DN25–80.

• Номинальное давление PN16.

• Рабочая температура −10…+70 °C.

• Кратковременная температура до +80 °C.

• Присоединение: внутренняя резьба.

Для загрязнённых жидкостей также представлены клапаны типов 6516/6616 и 6526/6626 с соответствующими исполнениями по диаметрам, давлению и температуре.

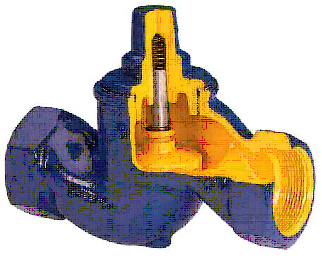

Обратный клапан тип 3121

Тип 3121 — пружинный обратный клапан с внутренней резьбой.

Основные характеристики:

• Диаметры DN15–100.

• Присоединительные размеры 1/2"–4".

• Номинальное давление: 25 или 12 бар в зависимости от исполнения.

• Рабочая температура −20…+90 °C.

• Присоединение: резьбовое.

Клапан предназначен для трубопроводов небольших диаметров и применяется при соблюдении параметров конкретной модели.

Принцип работы обратного клапана

Обратный клапан относится к арматуре автоматического действия.

При движении рабочей среды в разрешённом направлении создаётся перепад давления, который обеспечивает открытие запирающего элемента.

После открытия рабочая среда проходит через клапан.

При прекращении потока или изменении направления движения запирающий элемент возвращается на седло под действием пружины, силы тяжести или обратного давления — в зависимости от конструкции.

В результате проходное сечение закрывается и препятствует обратному движению рабочей среды.

Для работы обратного клапана обычно не требуется внешний электрический или пневматический привод.

Основные конструкции обратных клапанов

Межфланцевые обратные клапаны

Межфланцевые клапаны устанавливаются между ответными фланцами трубопровода.

Основные особенности:

• Компактная строительная длина.

• Сравнительно небольшая масса.

• Применение на трубопроводах различных диаметров.

• Возможность установки в ограниченном пространстве.

• Различные конструкции запирающего элемента.

В ассортименте НЕМЕН представлены межфланцевые клапаны КН, RSV, RD40, 275 и 2415.

Пружинные обратные клапаны

В пружинных клапанах запирающий элемент удерживается в закрытом положении усилием пружины.

Для открытия необходимо создать перепад давления, достаточный для преодоления усилия пружины и гидравлического сопротивления клапана.

При уменьшении расхода пружина возвращает запирающий элемент к седлу.

При подборе важно учитывать давление начала открытия и минимальный расход, необходимый для устойчивой работы.

Створчатые обратные клапаны

В створчатых клапанах запирающий элемент выполнен в виде поворотной створки или диска.

При движении среды в прямом направлении створка открывается.

При прекращении или изменении направления потока она возвращается в закрытое положение.

Для правильной работы необходимо учитывать монтажное положение, направление потока и минимальную скорость среды.

Подъёмные обратные клапаны

Подъёмный клапан оснащён запирающим элементом, который совершает поступательное движение относительно седла.

При прямом потоке клапан открывается под действием давления рабочей среды.

При прекращении потока запирающий элемент возвращается на седло.

Подъёмные клапаны используются в инженерных и промышленных трубопроводах с различными давлениями и температурами.

Шаровые обратные клапаны

В шаровых клапанах запирающим элементом служит шар, который перемещается в корпусе при изменении направления и величины потока.

Шаровые исполнения применяются в системах водоснабжения, насосных станциях и технологических трубопроводах, включая предусмотренные производителем условия работы с загрязнёнными жидкостями.

Обратные клапаны для систем водоснабжения

Обратные клапаны устанавливаются на трубопроводах холодной и горячей воды для предотвращения обратного течения.

Основные области применения:

• Насосные станции.

• Системы водоснабжения.

• Тепловые пункты.

• Циркуляционные трубопроводы.

• Водоподготовительные установки.

• Технологические системы подачи воды.

• Распределительные трубопроводы.

При выборе учитываются рабочее давление, температура воды, расход, допустимые потери давления и монтажное положение.

Обратные клапаны для насосов

Одно из основных применений обратной арматуры — предотвращение обратного потока через насос после его остановки.

При прекращении подачи рабочей среды давление в напорном трубопроводе может привести к изменению направления движения воды.

Обратный клапан закрывается и препятствует обратному течению через насос.

Для насосных систем особенно важно учитывать:

• Расход рабочей среды.

• Скорость потока.

• Перепад давления.

• Время закрытия.

• Вероятность гидравлического удара.

• Монтажное положение.

• Требования к герметичности.

При высоких скоростях потока и быстром изменении гидравлического режима требуется анализ динамики закрытия клапана.

Неправильно выбранный обратный клапан может стать причиной ударных нагрузок, шума и вибрации.

Обратные клапаны для пара

Для паропроводов используются специальные исполнения обратных клапанов, рассчитанные на соответствующие рабочие давления и температуры.

В ассортименте НЕМЕН представлены фланцевые и межфланцевые модели, допускающие высокотемпературную эксплуатацию.

При подборе обратного клапана для пара необходимо учитывать:

• Давление перед клапаном.

• Температуру пара.

• Состояние пара.

• Минимальный и максимальный расход.

• Допустимые потери давления.

• Материалы корпуса и уплотнений.

• Монтажное положение.

• Наличие конденсата.

• Требуемую герметичность.

Допустимость применения конкретной модели для пара должна подтверждаться техническим каталогом.

Материалы корпусов и уплотнений

В ассортименте обратных клапанов НЕМЕН представлены исполнения из различных материалов.

В зависимости от серии используются:

• Углеродистая сталь.

• Оцинкованная сталь.

• Серый чугун.

• Высокопрочный чугун.

• Нержавеющая сталь.

• Латунь.

• Бронза.

Для уплотнений могут использоваться EPDM, NBR, PTFE, металлические и другие материалы.

Материал корпуса и уплотнений необходимо выбирать с учётом давления, температуры, химических характеристик среды и требований к герметичности.

Герметичность обратных клапанов

Герметичность определяется конструкцией запирающего элемента и типом уплотнения седла.

В отдельных исполнениях предусмотрены мягкие уплотнения, обеспечивающие соответствующий класс герметичности.

Например, для клапана КН 210 указан класс герметичности А по ГОСТ 9544-2015.

Для других серий класс герметичности может отличаться.

При подборе необходимо проверять техническую документацию конкретного клапана.

Если проектом требуется гарантированное герметичное отсечение трубопровода для проведения технического обслуживания, обратный клапан не следует использовать вместо запорной арматуры.

Особенности монтажа обратных клапанов

Монтаж должен выполняться в соответствии с инструкцией производителя.

Основные рекомендации:

1. Проверить соответствие DN и PN параметрам трубопровода.

2. Соблюдать направление потока, обозначенное стрелкой на корпусе.

3. Проверить допустимое монтажное положение.

4. Учитывать требования к горизонтальной или вертикальной установке.

5. Обеспечить необходимую скорость потока для устойчивой работы.

6. Проверить совместимость фланцев и уплотнений.

7. Исключить недопустимые нагрузки на корпус.

8. При необходимости предусмотреть прямые участки трубопровода.

9. Учитывать возможное возникновение гидравлических ударов.

10. Обеспечить доступ для осмотра и обслуживания.

Не все обратные клапаны допускают установку в любом пространственном положении.

Например, возможность монтажа на вертикальном трубопроводе может зависеть от направления потока и конструкции запирающего элемента.

Преимущества обратных клапанов НЕМЕН

Основные преимущества представленного ассортимента:

• Автоматическое предотвращение обратного потока.

• Широкий выбор конструктивных исполнений.

• Межфланцевые и фланцевые модели.

• Резьбовые обратные клапаны.

• Пружинные и створчатые конструкции.

• Подъёмные и шаровые исполнения.

• Модели для воды и пара.

• Исполнения для загрязнённых жидкостей.

• Различные материалы корпуса.

• Различные типы уплотнения.

• Диаметры до DN800 в соответствующих сериях.

• Исполнения PN10–40.

• Возможность подбора по проектным параметрам.

Как подобрать обратный клапан

Для правильного технического подбора необходимо предоставить следующие данные:

• Рабочую среду.

• Номинальный диаметр DN.

• Номинальное давление PN.

• Рабочее и максимальное давление.

• Рабочую температуру.

• Минимальный расход.

• Номинальный расход.

• Максимальный расход.

• Допустимый перепад давления.

• Требования к давлению начала открытия.

• Тип конструкции.

• Материал корпуса.

• Материал уплотнения.

• Класс герметичности.

• Тип присоединения.

• Монтажное положение.

• Направление потока.

• Требования к строительной длине.

• Особенности работы насосного оборудования.

• Наличие механических загрязнений.

• Необходимое количество изделий.

При подборе клапана необходимо учитывать гидравлические характеристики и устойчивость работы при минимальном расходе.

Совпадение номинального диаметра трубопровода и клапана не всегда означает оптимальный выбор оборудования.

Замена ранее установленного обратного клапана

При необходимости замены установленного обратного клапана рекомендуется предоставить:

• Фотографию оборудования.

• Фотографию заводской маркировки.

• Производителя и модель.

• Номинальный диаметр.

• Номинальное давление.

• Рабочую температуру.

• Тип присоединения.

• Строительную длину.

• Материал корпуса.

• Материал уплотнения.

• Монтажное положение.

• Паспорт или техническую документацию.

При подборе аналога необходимо учитывать конструкцию, гидравлическое сопротивление, давление открытия, характеристики закрытия и соответствие присоединительных размеров.

Подбор и поставка обратных клапанов НЕМЕН

АО «ИРИМЭКС» осуществляет технический подбор и поставку обратных клапанов из ассортимента НЕМЕН для систем водоснабжения, отопления, теплоснабжения, пароснабжения и промышленных трубопроводов.

Представлены межфланцевые, фланцевые и резьбовые исполнения различных конструкций, включая серии КН, RSV, RD40, 275, 287/288, 2415 и другие.

Для подготовки технико-коммерческого предложения направьте техническое задание с указанием рабочей среды, диаметра, давления, температуры, расхода, типа присоединения и количества оборудования.

Актуальную доступность конкретных моделей и исполнений необходимо уточнять при запросе.

АО «ИРИМЭКС»

Тел.: +7 (495) 783-60-73

E-mail: info@irimex.ru
