Компенсаторы и гибкие вставки НЕМЕН

Компенсаторы и гибкие вставки НЕМЕН (NEMEN, HEMEH) — эластичные трубопроводные соединения, предназначенные для снижения передачи вибраций, уменьшения шума и компенсации допустимых механических и температурных перемещений трубопроводов.

Резиновые виброкомпенсаторы применяются в системах водоснабжения, отопления, теплоснабжения, кондиционирования, насосных станциях и промышленных технологических установках.

Гибкие вставки устанавливаются между участками трубопровода или рядом с оборудованием, создающим вибрации, и позволяют уменьшать передачу динамических нагрузок на трубопроводную систему.

В ассортименте НЕМЕН представлены резьбовые и фланцевые резиновые компенсаторы серий RSV011N, RSV011N-EU, RSV012N, RSV012N-EU и RSV013N-EU.

В зависимости от исполнения предусмотрены номинальные диаметры DN15–600, давление PN10 или PN16, а также рабочая температура до +95 °C с возможностью кратковременного повышения до +110 °C.

АО «ИРИМЭКС» осуществляет технический подбор и поставку резиновых компенсаторов НЕМЕН по параметрам трубопровода и условиям эксплуатации.

Назначение резиновых компенсаторов

Гибкие вставки предназначены для компенсации ограниченных перемещений трубопровода и уменьшения передачи вибраций от работающего оборудования.

Основные функции:

• Снижение передачи вибраций от насосов и других агрегатов.

• Уменьшение структурного шума в трубопроводной системе.

• Компенсация допустимых осевых перемещений.

• Компенсация поперечных смещений.

• Компенсация угловых отклонений.

• Восприятие небольших температурных деформаций.

• Снижение динамических нагрузок на присоединённое оборудование в пределах возможностей конструкции.

• Повышение вибрационной развязки трубопроводных соединений.

Резиновый компенсатор не заменяет неподвижные опоры, направляющие, устройства ограничения перемещений и другие элементы крепления трубопровода, предусмотренные проектом.

Ассортимент компенсаторов НЕМЕН

Резьбовой компенсатор RSV011N

НЕМЕН RSV011N — резиновая гибкая вставка с резьбовыми соединениями.

Предназначена для снижения вибрации и компенсации допустимых перемещений трубопроводов небольших диаметров.

Основные характеристики:

• Номинальные диаметры: DN15–50.

• Присоединительные размеры: G 1/2"–G 2".

• Номинальное давление: PN16.

• Температура: −10…+95 °C.

• Кратковременная температура: до +110 °C.

• Рабочая среда: вода, этиленгликоль.

• Гибкий элемент: EPDM.

• Армирование: нейлоновый корд.

• Соединительные муфты: чугун с никелевым покрытием.

• Присоединение: резьбовое.

Компенсатор применяется в насосных установках, системах водоснабжения и отопления.

Резьбовой компенсатор RSV011N-EU

НЕМЕН RSV011N-EU — резиновый виброкомпенсатор с резьбовым присоединением, рассчитанный на расширенный диапазон номинальных диаметров.

Основные характеристики:

• Номинальные диаметры: DN15–80.

• Присоединительные размеры: G 1/2"–G 3".

• Номинальное давление: PN16.

• Температура: −10…+95 °C.

• Кратковременная температура: до +110 °C.

• Рабочая среда: вода, этиленгликоль.

• Гибкий элемент: армированный EPDM.

• Соединительные муфты: никелированный чугун.

• Присоединение: резьбовое.

Применяется для уменьшения передачи вибраций на трубопроводы инженерных систем зданий и промышленного оборудования.

Фланцевый компенсатор RSV012N

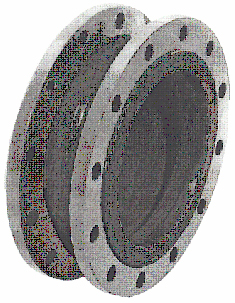

НЕМЕН RSV012N — резиновая гибкая вставка с фланцевым присоединением.

Предназначена для систем водоснабжения, теплоснабжения и насосных установок.

Основные характеристики:

• Номинальные диаметры: DN32–600.

• Номинальное давление: PN16.

• Температура: −10…+95 °C.

• Кратковременная температура: до +110 °C.

• Рабочая среда: вода, этиленгликоль.

• Гибкий элемент: EPDM.

• Армирование: нейлоновый корд.

• Усиление: стальные проволочные кольца.

• Фланцы: сталь Ст20.

• Присоединение: фланцевое.

Для сопряжения с трубопроводом необходимо проверить размеры ответных фланцев и соответствие присоединительных отверстий.

Фланцевый компенсатор RSV012N-EU

НЕМЕН RSV012N-EU — резиновый фланцевый виброкомпенсатор для систем отопления, водоснабжения и промышленных трубопроводов.

Основные характеристики:

• Номинальные диаметры: DN25–600.

• Номинальное давление: PN16.

• Температура: −20…+95 °C.

• Кратковременная температура: до +110 °C.

• Рабочая среда: вода, этиленгликоль.

• Гибкий элемент: армированный EPDM.

• Усиливающие кольца: стальная проволока.

• Фланцы: сталь Ст20.

• Присоединение: фланцевое.

Серия отличается от RSV012N нижней границей температурного диапазона и наличием типоразмера DN25.

Фланцевый компенсатор RSV013N-EU

НЕМЕН RSV013N-EU — фланцевая резиновая гибкая вставка для трубопроводов больших диаметров.

Основные характеристики:

• Номинальные диаметры: DN200–600.

• Номинальное давление: PN10.

• Температура: −20…+95 °C.

• Кратковременная температура: до +110 °C.

• Рабочая среда: вода, этиленгликоль.

• Гибкий элемент: армированный EPDM.

• Усиливающие кольца: стальная проволока.

• Фланцы: сталь Ст20.

• Присоединение: фланцевое.

Серия предназначена для трубопроводов больших диаметров, где требуется снижение вибрации и компенсация допустимых перемещений при рабочем давлении в пределах характеристик выбранного изделия.

Конструкция резиновых компенсаторов

Основным элементом гибкой вставки является эластичный резиновый корпус, способный воспринимать определённые деформации без потери герметичности.

В сериях RSV используется резиновый элемент из EPDM, армированный нейлоновым кордом.

Армирование повышает прочность гибкого элемента при воздействии внутреннего давления.

В зависимости от конструкции используются:

• Резиновый гибкий элемент EPDM.

• Текстильное армирование.

• Стальные усиливающие кольца.

• Фланцы из стали.

• Резьбовые соединительные муфты.

• Металлические элементы крепления.

Конструкция позволяет воспринимать осевые, поперечные и угловые перемещения в пределах допустимых величин, установленных изготовителем.

Резьбовые и фланцевые гибкие вставки

Резьбовые компенсаторы применяются преимущественно на трубопроводах небольших диаметров.

Они отличаются компактностью соединений и удобством установки в инженерных системах.

Фланцевые компенсаторы применяются на трубопроводах различных диаметров, включая магистральные и промышленные системы.

Фланцевое присоединение позволяет выполнять разъёмный монтаж и демонтаж изделия для обслуживания.

При выборе необходимо учитывать не только DN и PN, но также строительную длину, размеры присоединения и допустимые деформации.

Применение гибких вставок на насосных установках

Одной из распространённых областей применения резиновых виброкомпенсаторов являются насосные станции.

Во время работы насоса возникают вибрации, которые могут передаваться на присоединённые трубопроводы.

Установка гибких вставок позволяет уменьшать передачу этих колебаний на трубопроводную систему.

Компенсаторы могут применяться:

• На всасывающих трубопроводах насосов.

• На напорных трубопроводах.

• В циркуляционных насосных установках.

• В системах холодного и горячего водоснабжения.

• В инженерных системах зданий.

Для всасывающих линий необходимо отдельно проверить пригодность компенсатора к возможному разрежению.

Гибкая вставка не должна воспринимать массу трубопровода или компенсировать ошибки его установки.

Компенсация перемещений трубопровода

Резиновые компенсаторы способны воспринимать различные виды перемещений:

Осевое сжатие — уменьшение строительной длины между присоединительными элементами.

Осевое растяжение — увеличение расстояния между присоединительными элементами.

Поперечное смещение — относительное перемещение присоединительных поверхностей в поперечном направлении.

Угловое смещение — изменение угла между осями соединяемых участков трубопровода.

Допустимые значения определяются моделью, диаметром и условиями эксплуатации.

Важно: для серий RSV производителем прямо запрещена одновременная работа компенсатора на растяжение и боковой сдвиг.

Нельзя суммировать максимальные значения разных видов деформации без подтверждения такой возможности изготовителем.

Особенности монтажа гибких вставок

Правильный монтаж имеет решающее значение для срока службы резинового компенсатора.

Основные рекомендации:

1. Устанавливать компенсатор с учётом допустимых перемещений и требований проекта.

2. Проверять соответствие DN, PN и присоединительных размеров.

3. Не допускать скручивания резинового элемента при монтаже.

4. Не использовать компенсатор для исправления существенной несоосности трубопроводов.

5. Предусматривать необходимые опоры и направляющие трубопровода.

6. Не допускать передачи массы трубопровода на гибкий элемент.

7. Соблюдать ограничения по предварительному сжатию и растяжению.

8. При фланцевом монтаже равномерно затягивать крепёж крест-накрест.

9. Защищать резиновый элемент от сварочных брызг и перегрева.

10. Проверять герметичность соединений после установки.

Для фланцевых компенсаторов НЕМЕН производитель указывает на недопустимость установки дополнительных прокладок между резиновой отбортовкой компенсатора и фланцами трубопровода, если такое соединение не предусмотрено документацией.

Болты следует устанавливать таким образом, чтобы исключить повреждение резинового элемента.

Преимущества компенсаторов НЕМЕН

Основные преимущества:

• Снижение передачи вибраций.

• Уменьшение шума.

• Компенсация допустимых перемещений.

• Эластичный армированный резиновый элемент.

• Резьбовые и фланцевые исполнения.

• Диаметры от DN15 до DN600 в представленном ассортименте.

• Исполнения PN10 и PN16.

• Применение для воды и этиленгликоля.

• Возможность установки в инженерных и промышленных системах.

• Разъёмное присоединение.

• Подбор по строительной длине и допустимой деформации.

Как подобрать компенсатор НЕМЕН

Для технического подбора необходимо предоставить:

• Рабочую среду.

• Номинальный диаметр DN.

• Рабочее давление.

• Номинальное давление PN.

• Минимальную и максимальную температуру.

• Тип присоединения.

• Размеры ответных фланцев или резьбы.

• Строительную длину L.

• Расчётное осевое сжатие.

• Расчётное осевое растяжение.

• Расчётное боковое смещение.

• Расчётное угловое перемещение.

• Расположение компенсатора относительно насосов и опор.

• Условия работы при разрежении, если применимо.

• Необходимое количество изделий.

При замене ранее установленного компенсатора рекомендуется предоставить фотографию, маркировку и габаритные размеры.

Подбор и поставка компенсаторов НЕМЕН

АО «ИРИМЭКС» осуществляет технический подбор резиновых компенсаторов и гибких вставок НЕМЕН для систем водоснабжения, отопления, насосных станций и промышленных трубопроводов.

Для подготовки технико-коммерческого предложения направьте спецификацию с указанием диаметра, давления, температуры, рабочей среды, типа присоединения, строительной длины и требуемого количества изделий.

Актуальную доступность конкретных моделей и размеров необходимо уточнять при запросе.
