Вентили и запорно-регулирующие клапаны НЕМЕН

Запорные и запорно-регулирующие клапаны НЕМЕН (NEMEN, HEMEH) — промышленная трубопроводная арматура для полного перекрытия и, в специальных исполнениях, регулирования потоков воды, пара, воздуха, теплоносителей и других технологических сред.

В ассортименте представлены проходные и угловые вентили, резьбовые и фланцевые конструкции, а также запорные клапаны с сильфонным уплотнением штока.

Основные серии: 201, ВН 300, RSV016N, RSV017N, RSV017N-T, 215/216 и 234/235.

В зависимости от модели доступны номинальные диаметры DN10–300, давления PN16, PN25 и PN40 и различные температурные исполнения до +400 °C.

Вентили применяются в системах отопления, водоснабжения, теплоснабжения, котельных установках, паропроводах, энергетике и промышленных технологических системах.

АО «ИРИМЭКС» осуществляет технический подбор и поставку запорных и запорно-регулирующих клапанов из ассортимента НЕМЕН по проектной документации и параметрам рабочей среды.

Назначение запорных клапанов

Запорные вентили предназначены для полного открытия или перекрытия потока рабочей среды.

В отличие от шаровых кранов, в седельных клапанах запирающий элемент перемещается поступательно относительно седла.

Такая конструкция обеспечивает возможность применения различных материалов уплотнения, вариантов корпуса и типов герметизации штока.

Основные функции:

• Перекрытие подачи воды и пара.

• Отключение отдельных участков трубопровода.

• Изоляция технологического оборудования.

• Управление подачей теплоносителя.

• Перекрытие технологических жидкостей и газов.

• Применение в системах высокого давления и температуры в соответствующих исполнениях.

• Регулирование расхода в специально предназначенных для этого запорно-регулирующих моделях.

Стандартные запорные исполнения предназначены прежде всего для работы в положениях «Открыто» и «Закрыто». Длительная эксплуатация в промежуточном положении допускается только при наличии соответствующей функции у конкретной модели.

Ассортимент вентилей НЕМЕН

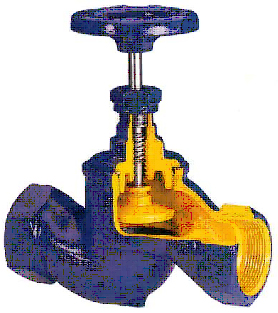

Вентиль запорный тип 201 — резьбовой

НЕМЕН тип 201 — запорный клапан с резьбовым присоединением для воды, этиленгликоля, водяного пара и других совместимых нейтральных сред.

Основные характеристики:

• Диаметры: DN10–50.

• Размер резьбы: G 3/8"–G 2".

• Номинальное давление: PN16.

• Максимальная температура: +200 °C.

• Корпус: серый чугун EN-GJL-250.

• Тарелка и шток: нержавеющая сталь.

• Уплотнение штока: графит.

• Класс герметичности: А по ГОСТ 9544-2015.

• Присоединение: резьбовое.

Вентиль предназначен для трубопроводов небольших диаметров, где требуется компактная запорная арматура с ручным управлением.

Вентиль запорный ВН 300 — фланцевый

НЕМЕН ВН 300 — фланцевый запорный клапан для воды, теплоносителей и совместимых технологических сред.

Основные характеристики:

• Диаметры: DN15–300.

• Номинальное давление: PN16.

• Максимальная температура: +200 °C.

• Корпус: серый чугун СЧ25.

• Седло: нержавеющая сталь.

• Шток: нержавеющая сталь.

• Уплотнение штока: графит.

• Управление: ручной штурвал.

• Присоединение: фланцевое.

• Класс герметичности: А по ГОСТ 9544-2015.

Для насыщенного пара применение допускается по согласованию с поставщиком с учётом зависимости допустимого давления от температуры.

Вентиль ВН 300 используется в системах отопления, теплоснабжения, водоснабжения и на промышленных трубопроводах.

Вентиль запорный RSV016N

НЕМЕН RSV016N — фланцевый запорный клапан с чугунным корпусом и ручным управлением.

Основные характеристики:

• Диаметры: DN15–300.

• Номинальное давление: PN16.

• Максимальная температура по подробной каталожной карте: +300 °C.

• Корпус: чугун GG25.

• Седло: нержавеющая сталь X20Cr13.

• Тарелка: нержавеющая сталь X20Cr13.

• Шток: нержавеющая сталь.

• Уплотнение штока: графит.

• Присоединение: фланцевое.

• Класс герметичности: А по ГОСТ 9544-2015.

Клапан предназначен для воды, пара, этиленгликоля и других совместимых сред.

Максимальная допустимая температура конкретного исполнения уточняется по паспорту и температурно-давленческой характеристике.

Вентиль RSV017N — с сильфонным уплотнением

НЕМЕН RSV017N — фланцевый запорный клапан с сильфонным уплотнением и невыдвижным штоком.

Основные характеристики:

• Диаметры: DN15–300.

• Номинальное давление: PN16.

• Максимальная температура: +300 °C.

• Корпус: чугун GG25.

• Седло и тарелка: нержавеющая сталь.

• Сильфон: нержавеющая сталь.

• Уплотнения: графитовые.

• Управление: ручной штурвал.

• Присоединение: фланцевое.

• Класс герметичности: А по ГОСТ 9544-2015.

Сильфон обеспечивает дополнительную герметизацию штока и уменьшает вероятность выхода рабочей среды через узел уплотнения.

Такое исполнение востребовано на паропроводах и технологических трубопроводах, где предъявляются повышенные требования к герметичности наружного уплотнения.

Вентиль RSV017N-T — с сильфоном и корпусом GGG40

НЕМЕН RSV017N-T — фланцевый запорный клапан с сильфонным уплотнением штока и корпусом из высокопрочного чугуна.

Основные характеристики:

• Диаметры: DN15–200.

• Номинальное давление: PN16.

• Максимальная температура: +300 °C.

• Корпус: высокопрочный чугун GGG40.

• Шток: нержавеющая сталь.

• Сильфон: нержавеющая сталь AISI 304.

• Уплотнение корпуса: графит.

• Управление: ручной штурвал.

• Присоединение: фланцевое.

• Класс герметичности: А по ГОСТ 9544-2015.

Клапан предназначен для воды, водяного пара, этиленгликоля и других совместимых рабочих сред.

Основное отличие RSV017N-T от стандартного RSV017N заключается в материале корпуса и отдельных конструктивных элементах.

Вентили типов 215 и 216

НЕМЕН 215/216 — промышленные фланцевые вентили с различными конструкциями корпуса и вариантами запорных элементов.

Тип 215 — проходной клапан.

Тип 216 — угловой клапан.

В зависимости от модификации предусмотрены запорные, запорно-обратные и запорно-регулирующие исполнения.

Основные характеристики:

• Диаметры: DN15–300 в зависимости от модели.

• Номинальное давление: PN16, PN25 и PN40.

• Максимальная температура: до +400 °C в соответствующих исполнениях.

• Тип присоединения: фланцевый.

• Управление: ручной штурвал.

• Класс герметичности: А.

Материалы корпуса по исполнениям:

215/216 A — серый чугун EN-GJL-250, PN16, температура до +300 °C.

215/216 C — высокопрочный чугун EN-GJS-400-18-LT, PN25, температура до +350 °C.

215 F — углеродистая сталь GP240GH, PN40, температура до +400 °C.

215 I — нержавеющая сталь 1.4408, PN40, температура до +400 °C.

Для отдельных исполнений предусматриваются специальные материалы седла, указатель положения и дополнительные варианты проточной части.

Клапаны применяются в системах водоснабжения, пароснабжения, энергетике и технологических трубопроводах.

Вентили типов 234 и 235 — сильфонные

НЕМЕН 234/235 — запорные клапаны с сильфонным уплотнением штока для промышленного применения.

Тип 234 — проходная конструкция.

Тип 235 — угловая конструкция.

В зависимости от заводской модификации представлены запорные, запорно-обратные и запорно-регулирующие исполнения.

Основные характеристики:

• Диаметры: DN15–250.

• Номинальное давление: PN16, PN25 и PN40 в соответствующих исполнениях.

• Максимальная температура: до +400 °C для отдельных исполнений типа 234.

• Для типа 235: температурные исполнения до +350 °C.

• Сильфонное уплотнение штока.

• Фланцевое присоединение.

• Ручное управление штурвалом.

• Возможность электрического управления по заказу для соответствующих исполнений.

• Класс герметичности: А по ГОСТ 9544-2015.

Материалы корпуса:

• Серый чугун.

• Высокопрочный чугун.

• Углеродистая сталь.

• Нержавеющая сталь.

Сильфонные клапаны 234/235 применяются в паровых и других промышленных системах, где необходимо минимизировать утечки через уплотнение штока.

Принцип работы запорного вентиля

Работа седельного запорного клапана основана на поступательном перемещении запирающего элемента относительно седла.

При вращении маховика шток перемещает тарелку клапана.

В закрытом положении тарелка прижимается к седлу, перекрывая проходное сечение.

При открытии клапана тарелка поднимается и обеспечивает движение рабочей среды через корпус.

Герметичность закрытия обеспечивается соответствующей конструкцией седла и уплотнительной поверхности.

В зависимости от модели применяются металлические или другие виды уплотнений.

Запорные и запорно-регулирующие клапаны — отличия

Запорный клапан предназначен прежде всего для полного перекрытия потока рабочей среды.

Запорно-регулирующий клапан оснащается специально выполненным регулирующим элементом, позволяющим изменять расход среды и обеспечивать герметичное закрытие.

Запорно-обратный клапан совмещает функции, предусмотренные конструкцией соответствующего изделия.

Необходимо учитывать, что стандартный запорный вентиль не всегда допускает длительную работу в промежуточном положении.

Использование обычного запорного клапана для постоянного дросселирования может привести к повышенному износу седла и запирающего элемента.

Для регулирования расхода следует выбирать исполнение, специально предназначенное для этой задачи.

Сильфонное и сальниковое уплотнение штока

В ассортименте представлены клапаны с различными способами герметизации штока.

Сальниковое уплотнение предусматривает использование графитовой или другой уплотнительной набивки вокруг штока.

Такая конструкция применяется во многих стандартных запорных вентилях.

Сильфонное уплотнение использует металлический сильфон, герметично отделяющий подвижный шток от внешней среды.

Сильфонные клапаны особенно востребованы в системах водяного пара, теплоносителей и технологических сред, когда необходимо снизить вероятность наружных утечек.

При подборе учитываются давление, температура, допустимое количество рабочих циклов и свойства рабочей среды.

Вентили для воды и отопления

Запорные клапаны применяются для перекрытия потоков воды в инженерных и промышленных системах.

Основные области применения:

• Холодное водоснабжение.

• Горячее водоснабжение.

• Центральное отопление.

• Индивидуальные тепловые пункты.

• Центральные тепловые пункты.

• Теплообменные установки.

• Котельные.

• Насосные станции.

Для систем отопления необходимо учитывать температуру теплоносителя, давление, требования к герметичности и материал корпуса.

Запорные клапаны для пара

Для паровых трубопроводов применяются специальные исполнения вентилей, рассчитанные на соответствующее давление и температуру.

В ассортименте НЕМЕН представлены клапаны с графитовыми и сильфонными уплотнениями штока.

При подборе для пара необходимо учитывать:

• Рабочее давление.

• Температуру пара.

• Состояние пара.

• Максимальный расход.

• Допустимые потери давления.

• Материал корпуса.

• Материал седла и тарелки.

• Тип уплотнения штока.

• Требуемый класс герметичности.

• Направление потока.

Для высокотемпературных паровых систем могут использоваться соответствующие стальные исполнения клапанов типов 215 и 234.

Максимально допустимое рабочее давление должно определяться с учётом температуры и материала корпуса.

Пропускная способность клапанов

Одной из важных характеристик запорного вентиля является его пропускная способность.

Для оценки гидравлического сопротивления используется коэффициент Kv или Kvs.

Чем меньше гидравлическое сопротивление полностью открытого клапана при одинаковых условиях, тем меньше потери давления на нём.

При выборе необходимо учитывать диаметр трубопровода, расход рабочей среды и допустимый перепад давления.

Для запорно-регулирующих исполнений дополнительно учитываются характеристика регулирования и диапазон рабочих расходов.

Особенности монтажа

Установка запорных вентилей должна выполняться по технической документации производителя.

Основные рекомендации:

1. Проверить номинальный диаметр и давление.

2. Соблюдать направление потока, указанное на корпусе.

3. Проверить соответствие присоединительных размеров.

4. Учитывать допустимое монтажное положение.

5. Обеспечить доступ к маховику и уплотнению штока.

6. Не допускать передачи недопустимых нагрузок от трубопровода.

7. Использовать совместимые фланцевые прокладки.

8. Соблюдать требования к усилию затяжки крепежа.

9. Проверить герметичность после монтажа.

10. Проводить обслуживание в соответствии с инструкцией.

Перед разборкой клапана трубопровод необходимо отключить, сбросить давление и обеспечить безопасную температуру оборудования.

Преимущества вентилей НЕМЕН

Основные преимущества ассортимента:

• Различные конструктивные исполнения.

• Резьбовые и фланцевые модели.

• Проходные и угловые клапаны.

• Запорные и запорно-регулирующие исполнения.

• Сальниковое и сильфонное уплотнение штока.

• Модели для воды и пара.

• Чугунные и стальные корпуса.

• Исполнения из нержавеющей стали.

• Клапаны для высоких температур.

• Возможность выбора класса давления.

• Различные диапазоны диаметров.

• Возможность подбора по проектной спецификации.

Как подобрать запорный клапан НЕМЕН

Для технического подбора необходимо предоставить:

• Тип рабочей среды.

• Назначение клапана.

• Номинальный диаметр DN.

• Номинальное давление PN.

• Рабочее и максимальное давление.

• Температуру рабочей среды.

• Требуемую пропускную способность.

• Тип присоединения.

• Материал корпуса.

• Материал внутренних деталей.

• Тип уплотнения штока.

• Требуемый класс герметичности.

• Проходное или угловое исполнение.

• Ручное или электрическое управление.

• Требования к строительной длине.

• Монтажное положение.

• Необходимое количество изделий.

При выборе клапана для пара необходимо дополнительно учитывать температурно-давленческую характеристику корпуса.

Замена ранее установленного вентиля

Для подбора замены рекомендуется предоставить:

• Фотографию клапана.

• Фотографию заводской маркировки.

• Производителя и модель.

• Номинальный диаметр.

• Номинальное давление.

• Рабочую температуру.

• Материал корпуса.

• Тип уплотнения штока.

• Строительную длину.

• Присоединительные размеры.

• Паспорт или технический чертёж.

При подборе аналога необходимо проверять совместимость по рабочим параметрам, габаритам, направлению потока и требованиям к герметичности.

Подбор и поставка вентилей НЕМЕН

АО «ИРИМЭКС» осуществляет технический подбор и поставку запорных и запорно-регулирующих клапанов из ассортимента НЕМЕН для воды, пара, теплоносителей и промышленных технологических сред.

Представлены стандартные седельные вентили, фланцевые и резьбовые клапаны, а также сильфонные исполнения для повышенных требований к герметичности штока.

Для подготовки технико-коммерческого предложения направьте техническое задание с указанием рабочей среды, давления, температуры, номинального диаметра, материала корпуса и количества оборудования.

Актуальную доступность конкретных моделей и исполнений необходимо уточнять при запросе.

АО «ИРИМЭКС»

Тел.: +7 (495) 783-60-73

E-mail: info@irimex.ru
