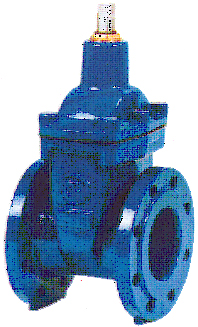

Задвижки клиновые НЕМЕН

Клиновые задвижки НЕМЕН (NEMEN, HEMEH) — промышленная запорная трубопроводная арматура, предназначенная для полного открытия и перекрытия потока воды и других рабочих сред, совместимых с материалами конструкции.

В ассортименте представлены фланцевые чугунные задвижки с обрезиненным клином, невыдвижным штоком и ручным управлением.

Основные серии: 111-UG, RSV004N, RSV004N-T и RSV003N.

В зависимости от модели задвижки выпускаются в диапазоне номинальных диаметров DN40–600, с номинальным давлением PN10 или PN16.

Для серий RSV предусмотрена рабочая температура от −10 до +95 °C с возможностью кратковременного повышения до +120 °C.

Оборудование применяется в системах холодного и горячего водоснабжения, отопления, теплоснабжения, насосных станциях, водоподготовке и промышленных трубопроводах.

АО «ИРИМЭКС» осуществляет технический подбор и поставку клиновых задвижек НЕМЕН по параметрам рабочей среды, требованиям проектной документации и условиям эксплуатации.

Назначение клиновых задвижек

Клиновые задвижки предназначены для полного перекрытия потока рабочей среды на трубопроводе.

В открытом положении клин находится вне основного проходного сечения, обеспечивая относительно небольшое гидравлическое сопротивление.

При закрытии клин перемещается перпендикулярно направлению движения рабочей среды и перекрывает проход.

Основные функции:

• Полное перекрытие потока воды.

• Отключение отдельных участков трубопроводов.

• Изоляция насосного и теплообменного оборудования.

• Управление подачей воды в инженерных системах.

• Отключение технологических линий для обслуживания.

• Применение в распределительных сетях водоснабжения.

• Запорная функция в системах отопления и теплоснабжения.

Клиновые задвижки предназначены преимущественно для работы в полностью открытом или полностью закрытом положении.

Длительное использование стандартной задвижки для дросселирования и регулирования расхода не рекомендуется, поскольку может привести к повышенному износу уплотнения клина.

Ассортимент клиновых задвижек НЕМЕН

Задвижка клиновая 111-UG

НЕМЕН 111-UG — чугунная фланцевая задвижка с обрезиненным клином и невыдвижным штоком.

Основные технические характеристики:

• Номинальные диаметры: DN40–400 согласно подробной технической карточке.

• Номинальное давление: PN16.

• Максимальная температура: до +120 °C с учётом зависимости допустимого давления от температуры.

• Рабочие среды: питьевая и промышленная вода, воздух и другие совместимые инертные среды.

• Корпус и крышка: высокопрочный чугун EN-GJS-500-7.

• Клин: высокопрочный чугун с покрытием EPDM или NBR в зависимости от исполнения.

• Шпиндель: коррозионностойкая сталь.

• Уплотнение шпинделя: резиновые кольца.

• Присоединение: фланцевое.

• Управление: ручной штурвал.

• Класс герметичности: А по ГОСТ 9544-2015.

Для данной серии установлены ограничения скорости потока: до 4 м/с для жидкости и до 30 м/с для воздуха.

Конструкция соединения корпуса и крышки предусматривает защиту крепёжных элементов, что позволяет рассматривать специальные комплектации для подземного монтажа.

Фланцы оборудования выполнены по EN 1092-2.

Возможность поставки DN500, упомянутого в общем каталоге, необходимо уточнять по технической документации выбранного исполнения.

Задвижка НЕМЕН 111-UG — технические характеристики

Задвижка клиновая RSV004N

НЕМЕН RSV004N — фланцевая задвижка с обрезиненным клином и невыдвижным штоком для водопроводных и технологических трубопроводов.

Основные характеристики:

• Номинальные диаметры: DN50–600.

• Номинальное давление: PN16.

• Рабочая температура: −10…+95 °C.

• Кратковременная температура: до +120 °C.

• Корпус: высокопрочный чугун GGG50.

• Клин: высокопрочный чугун GGG50 с покрытием EPDM.

• Шток: нержавеющая сталь 2Cr13.

• Уплотнения: NBR.

• Присоединение: фланцевое.

• Управление: ручной штурвал.

• Класс герметичности: А по ГОСТ 9544-2015.

В каталоге предусмотрено применение для технической, пластовой, сточной воды и других совместимых инертных сред.

Допустимость эксплуатации с загрязнёнными жидкостями необходимо проверять с учётом размера и концентрации механических включений.

RSV004N применяется в системах водоснабжения, насосных станциях, инженерных и технологических трубопроводах.

Задвижка НЕМЕН RSV004N — характеристики и размеры

Задвижка клиновая RSV004N-T

НЕМЕН RSV004N-T — фланцевая задвижка с обрезиненным клином и невыдвижным штоком, представленная в исполнениях PN10 и PN16.

Основные характеристики:

• Номинальные диаметры: DN40–600.

• Номинальное давление: PN10/16.

• Рабочая температура: −10…+95 °C.

• Кратковременная температура: до +120 °C.

• Корпус: высокопрочный чугун GGG50.

• Клин: высокопрочный чугун с покрытием EPDM.

• Шток: нержавеющая сталь AISI 420.

• Уплотнения: EPDM.

• Присоединение: фланцевое.

• Управление: ручной штурвал.

• Класс герметичности: А по ГОСТ 9544-2015.

Задвижка применяется для чистой и загрязнённой воды, а также других совместимых инертных жидкостей.

При выборе необходимо учитывать исполнение по номинальному давлению и присоединительные размеры фланцев.

Задвижка НЕМЕН RSV004N-T — характеристики и чертежи

Задвижка клиновая RSV003N

НЕМЕН RSV003N — фланцевая задвижка с обрезиненным клином для трубопроводов средних и больших диаметров.

Основные характеристики:

• Номинальные диаметры: DN200–600.

• Номинальное давление: PN10.

• Рабочая температура: −10…+95 °C.

• Кратковременная температура: до +120 °C.

• Корпус: высокопрочный чугун GGG50.

• Клин: высокопрочный чугун с покрытием EPDM.

• Шток: нержавеющая сталь 2Cr13.

• Уплотнения: NBR.

• Присоединение: фланцевое.

• Управление: ручной штурвал.

• Класс герметичности: А по ГОСТ 9544-2015.

Задвижки RSV003N применяются в водопроводных и промышленных трубопроводных системах, где требуется запорная арматура больших номинальных диаметров.

Задвижка НЕМЕН RSV003N — характеристики и размеры

Принцип работы клиновой задвижки

Клиновая задвижка перекрывает поток посредством перемещения клинообразного запирающего элемента между уплотнительными поверхностями корпуса.

При вращении маховика шток перемещает клин в направлении открытия или закрытия.

В полностью открытом положении клин выходит из проходного сечения, позволяя рабочей среде проходить через корпус.

При закрытии клин опускается и прижимается к уплотнительным поверхностям.

В задвижках с обрезиненным клином герметичность обеспечивается эластомерным покрытием запирающего элемента.

Такая конструкция применяется преимущественно в водопроводных системах.

Конструкция задвижек с обрезиненным клином

Основные конструктивные элементы:

• Корпус из высокопрочного чугуна.

• Крышка корпуса.

• Клиновой запирающий элемент.

• Эластомерное покрытие клина.

• Невыдвижной шток.

• Ходовая гайка клина.

• Уплотнения штока.

• Ручной маховик.

• Фланцевые присоединительные элементы.

В сериях RSV используется клин из высокопрочного чугуна с покрытием EPDM.

При закрытии эластичный материал контактирует с уплотнительными поверхностями корпуса, обеспечивая требуемую герметичность.

Невыдвижной шток — особенности конструкции

В клиновых задвижках НЕМЕН используется невыдвижной шток.

При открытии и закрытии шток вращается, но не перемещается вверх за пределы корпуса на величину хода клина.

Основные особенности:

• Компактная высота конструкции.

• Удобство установки в ограниченном пространстве.

• Возможность применения в камерах и колодцах при соответствующем исполнении.

• Ручное управление маховиком.

• Отсутствие выступающего при открытии ходового штока.

При выборе необходимо учитывать рабочие условия резьбовой пары и требования к обслуживанию.

Задвижки PN10 и PN16 — основные отличия

В ассортименте НЕМЕН представлены клиновые задвижки с номинальным давлением PN10 и PN16.

PN10 — номинальное давление 10 бар.

PN16 — номинальное давление 16 бар.

Эти обозначения не означают, что указанное давление допустимо при любой рабочей температуре.

Максимально допустимое давление должно определяться с учётом материала корпуса и температурно-давленческой характеристики оборудования.

Также необходимо проверять присоединительные размеры фланцев.

Для отдельных диаметров расположение и количество крепёжных отверстий у фланцев PN10 и PN16 могут различаться.

Применение клиновых задвижек для водоснабжения

Клиновые задвижки широко применяются в системах подачи и распределения воды.

Основные области использования:

• Магистральные водопроводы.

• Распределительные водопроводные сети.

• Насосные станции.

• Системы холодного водоснабжения.

• Водоподготовительные установки.

• Резервуарные хозяйства.

• Промышленные трубопроводы.

• Технологические системы подачи воды.

При выборе задвижки для питьевого водоснабжения необходимо проверять санитарную пригодность конкретного исполнения и наличие необходимых документов на материалы, контактирующие с питьевой водой.

Клиновые задвижки для отопления и теплоснабжения

Задвижки с обрезиненным клином могут применяться в системах отопления и теплоснабжения в пределах температурных и давленческих характеристик выбранной модели.

Оборудование используется для отключения отдельных участков трубопроводов и изоляции оборудования.

Основные области применения:

• Системы отопления.

• Индивидуальные тепловые пункты.

• Центральные тепловые пункты.

• Насосные группы.

• Теплообменные установки.

• Трубопроводы циркуляции воды.

• Вспомогательные трубопроводы котельных.

Для постоянной эксплуатации при повышенных температурах необходимо выбирать соответствующее исполнение.

Важно: кратковременная допустимая температура +120 °C для серий RSV не означает возможность длительной эксплуатации задвижки при такой температуре.

Материалы корпуса, клина и уплотнений

Для представленных моделей используются следующие основные материалы.

Высокопрочный чугун GGG50 / EN-GJS-500-7 — материал корпуса и отдельных элементов конструкции.

EPDM — эластомерный материал покрытия клина для воды и других совместимых сред.

NBR — материал уплотнительных элементов отдельных исполнений.

Нержавеющая сталь — применяется для изготовления штока.

Латунь — используется для ходовых гаек и других элементов механизма.

Материал каждой детали зависит от конкретной серии.

При подборе для загрязнённых, химически активных или нестандартных рабочих сред необходимо отдельно проверять совместимость материалов с условиями эксплуатации.

Герметичность клиновых задвижек

Для рассмотренных моделей в техническом каталоге указан класс герметичности А по ГОСТ 9544-2015.

Это позволяет применять задвижки в системах с повышенными требованиями к герметичности запорного органа в пределах предусмотренных условий испытаний и эксплуатации.

Качество закрытия зависит от состояния эластомерного покрытия клина, уплотнительных поверхностей и отсутствия крупных твёрдых включений в зоне седла.

При эксплуатации с загрязнённой водой необходимо учитывать возможное повреждение покрытия клина абразивными частицами.

Преимущества клиновых задвижек НЕМЕН

Основные преимущества:

• Широкий выбор номинальных диаметров.

• Исполнения PN10 и PN16.

• Фланцевое присоединение.

• Корпус из высокопрочного чугуна.

• Эластомерное покрытие клина.

• Класс герметичности А.

• Невыдвижной шток.

• Компактная строительная высота.

• Ручное управление маховиком.

• Небольшое гидравлическое сопротивление в полностью открытом положении.

• Применение в системах водоснабжения и теплоснабжения.

• Возможность выбора задвижки для трубопроводов больших диаметров.

Отличие клиновой задвижки от шиберной

Клиновая задвижка использует клинообразный запирающий элемент, который перемещается между уплотнительными поверхностями корпуса.

Задвижки с обрезиненным клином широко применяются в системах водоснабжения.

Шиберная задвижка использует плоский или ножевой запирающий элемент.

Шиберные конструкции в специальных исполнениях применяются для загрязнённых, вязких и содержащих твёрдые частицы рабочих сред.

Выбор между клиновой и шиберной задвижкой определяется составом рабочей среды, концентрацией механических включений и эксплуатационными требованиями.

Особенности монтажа клиновых задвижек

Монтаж необходимо выполнять по технической документации производителя.

Основные рекомендации:

1. Проверить соответствие DN и PN параметрам трубопровода.

2. Убедиться в совместимости фланцев.

3. Проверить строительную длину задвижки.

4. Очистить внутреннюю поверхность корпуса от посторонних предметов.

5. Предусмотреть доступ для управления и обслуживания.

6. Исключить передачу недопустимых механических нагрузок от трубопровода.

7. Использовать подходящие фланцевые прокладки и крепёж.

8. Соблюдать требования к монтажному положению.

9. Проверить плавность работы запирающего механизма.

10. Выполнить предусмотренные проектом испытания после монтажа.

Не допускается использовать маховик в качестве монтажного рычага или прикладывать к нему чрезмерное усилие.

Задвижка должна открываться и закрываться в соответствии с требованиями эксплуатационной документации.

Как подобрать клиновую задвижку НЕМЕН

Для технического подбора необходимо предоставить:

• Тип рабочей среды.

• Номинальный диаметр DN.

• Номинальное давление PN.

• Рабочее и максимальное давление.

• Рабочую температуру.

• Максимальную кратковременную температуру.

• Требуемый материал корпуса.

• Материал покрытия клина.

• Тип присоединения.

• Стандарт присоединительных фланцев.

• Строительную длину.

• Монтажное положение.

• Требуемый класс герметичности.

• Тип управления.

• Условия установки — в помещении, на открытом воздухе или под землёй.

• Требования к защитному покрытию.

• Наличие механических примесей в среде.

• Необходимое количество изделий.

При подборе задвижки для загрязнённой воды желательно указать характер загрязнений, их концентрацию и максимальный размер твёрдых включений.

Замена ранее установленной клиновой задвижки

При необходимости замены установленной задвижки рекомендуется предоставить:

• Фотографию оборудования.

• Фотографию заводской маркировки.

• Производителя и модель.

• Номинальный диаметр.

• Номинальное давление.

• Рабочую температуру.

• Строительную длину.

• Присоединительные размеры фланцев.

• Материал корпуса.

• Тип клина.

• Тип управления.

• Паспорт или технический чертёж.

При подборе аналога необходимо учитывать совместимость по габаритам, рабочим параметрам, присоединительным размерам и материалам уплотнений.

Совпадение DN и PN не гарантирует полной технической взаимозаменяемости задвижек разных производителей.

Подбор и поставка клиновых задвижек НЕМЕН

АО «ИРИМЭКС» осуществляет технический подбор и поставку клиновых задвижек из ассортимента НЕМЕН для систем водоснабжения, отопления, теплоснабжения и промышленных трубопроводов.

Представлены фланцевые задвижки с обрезиненным клином и невыдвижным штоком серий 111-UG, RSV004N, RSV004N-T и RSV003N.

Для подготовки технико-коммерческого предложения направьте техническое задание или спецификацию с указанием диаметра, давления, температуры, рабочей среды, типа присоединения и количества оборудования.

Актуальную доступность конкретных серий, размеров и исполнений необходимо уточнять при запросе.

АО «ИРИМЭКС»

Тел.: +7 (495) 783-60-73

E-mail: info@irimex.ru
