Межфланцевый шиберный затвор серии TL со штурвалом (невыдвижной шток), DN 50–600
Рекомендуется для установки в местах с ограниченным пространством.
Составляющие механизма ручного привода со штурвалом:
- штурвал из чугуна с эпоксидным покрытием;
- шток;
- втулка бугеля;
- ходовая гайка, закрепленная на ноже.
Опции:
- стопор;
- удлинение штока;
- квадратная ходовая гайка.
Стандартно фланцевое присоединение, PN 1,0 МПа. Длина несквозного болта выбирается в зависимости от толщины ответного фланца.

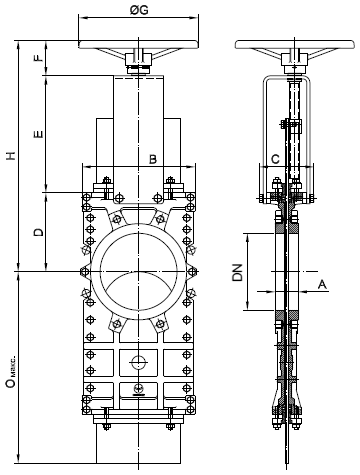

Размеры, (мм) | |||||||||
---|---|---|---|---|---|---|---|---|---|
DN | А | B | C | D | E | F | ∅ G | H | Oмакс. |
50 | 40 | 152 | 125 | 110 | 132 | 78 | 225 | 320 | 232 |
65 | 40 | 167 | 125 | 115 | 149 | 78 | 225 | 342 | 255 |
80 | 50 | 182 | 125 | 124 | 165 | 78 | 225 | 367 | 310 |
100 | 50 | 202 | 125 | 140 | 190 | 78 | 225 | 408 | 367 |
125 | 50 | 216 | 125 | 150 | 214 | 78 | 225 | 442 | 432 |
150 | 60 | 241 | 125 | 175 | 240 | 78 | 225 | 493 | 497 |
200 | 60 | 294 | 142 | 205 | 305 | 92 | 310 | 602 | 635 |
250 | 70 | 356 | 142 | 245 | 360 | 92 | 310 | 697 | 777 |
300 | 70 | 410 | 142 | 280 | 410 | 92 | 310 | 782 | 905 |
350 | 96 | 473 | 197 | 300 | 487 | 110 | 410 | 897 | 1047 |
400 | 100 | 538 | 197 | 350 | 537 | 110 | 410 | 997 | 1171 |
450 | 106 | 588 | 201 | 420 | 589 | 111 | 550 | 1120 | 1301 |
500 | 110 | 646 | 201 | 450 | 649 | 111 | 550 | 1210 | 1461 |
600 | 110 | 754 | 201 | 530 | 748 | 111 | 550 | 1389 | 1711 |
