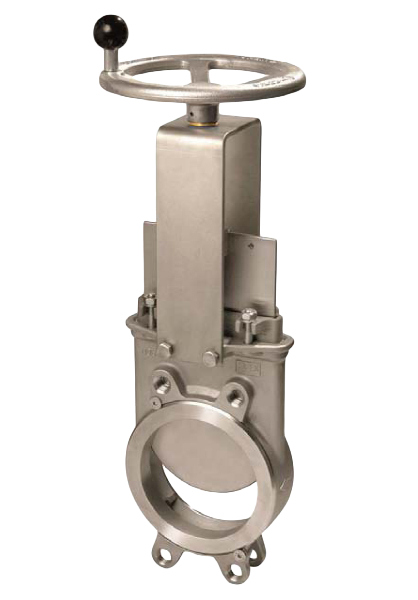

Межфланцевый односторонний шиберный (ножевой) затвор EK, DN 50–1200, PN 1,0 МПа

Конструкция корпуса и седлового уплотнения одностороннего ножевого затвора типа ЕK исключает возможность засорения затвора взвешенными твердыми частицами и позволяет использовать данную арматуру в таких отраслях промышленности, как:
  • целлюлозно-бумажная промышленность;
  • очистные сооружения, хозяйственнобытовые/фекальные сточные воды и канализационные сети;
  • пищевая промышленность;
  • горнодобывающая промышленность;
  • энергетика;
  • химическая промышленность;
  • цементное производство.

Межфланцевый односторонний шиберный (ножевой) затвор EK

Опросный лист для заказа шиберных задвижек

Дополнительные опции

Защитный короб для приводов с бесконтактными датчиками. Специально разработанная конструкция позволяет защитить установленные на затворе датчики положения.

Защитная крышка.

Обеспечивает герметичное уплотнение. Снижает необходимость в техническом обслуживании и ремонте сальника.

Система очистки.

Система очистки посредством продувочных (промывных) каналов позволяет очищать затвор от отложений, которые уменьшают проходное сечение затвора, а также затрудняют его закрытие без демонтажа самого затвора. В зависимости от транспортируемой среды в качестве продувочного (промывного) агента могут использоваться воздух, пар, а также различные жидкости.

Материалы.

Возможно исполнение затворов из различных материалов: легированная сталь AISI 317, специальные сплавы (хастелой — жаропрочный сплав на никелевой основе, 254SMO и т. д.) и титан.
Производство нестандартных затворов. Компания ORBINOX производит затворы на нестандартные параметры: большие диаметры и / или давления, нестандартные материалы, специальная конструкция.
Регулирование посредством диафрагмы типа V-порт (60°) и пятиугольной диафрагмы.Выбор типа диафрагмы зависит от регулировочных характеристик, которые необходимо обеспечить.
Двойное уплотнение по корпусу. Для применения затворов в системах с высокими требованиями по герметичности уплотнения по корпусу.

Поверхностная обработка.

При определенных условиях эксплуатации арматуры иногда возникает необходимость в нанесении дополнительного защитного покрытия или изоляции как на сам затвор, так и на отдельные его части. Компания ORBINOX осуществляет на заказ нанесение дополнительных защитных покрытий для улучшения стойкости затвора к истиранию (Stellite), коррозии (Halar, Rilsan, гальванизация) и налипанию посторонних частиц (Pulido, PTFE).

Аксессуары
  • механические ограничители;
  • устройства блокировки;
  • ручные дублеры;
  • соленоидные клапаны;
  • позиционеры;
  • концевые выключатели;
  • бесконтактные выключатели;
  • удлинения штока;
  • стопор.
