Москва, ул. Краснобогатырская, 89с1Двусторонний шиберный затвор Orbinox серии EB с редуктором (невыдвижной шток — стандарт), DN 200–1200
Рекомендуется установка редуктора на затворы диаметром свыше 350 мм и с рабочим давлением свыше 0,35 МПа.
Составляющие механизма привода с редуктором:
- шток;
- бугель;
- конический редуктор со штурвалом (передаточное отношение 4:1).
Опции:
- стопор;
- удлинение штока;
- цепной привод;
- выдвижной шток.
Стандартно фланцевое присоединение, PN 1,0 МПа. Длина несквозного болта выбирается в зависимости от толщины ответного фланца.
Основные параметры
|

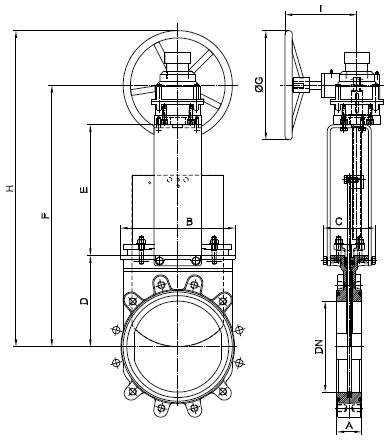

Размеры, (мм) |
|||||||||
|
DN |
А |
B |
C |
D |
E |
F |
∅ G |
H |
I |
|
200 |
60 |
263 |
142 |
205 |
305 |
580 |
300 |
730 |
200 |
|
250 |
68 |
315 |
142 |
250 |
360 |
680 |
300 |
830 |
200 |
|
300 |
78 |
370 |
142 |
290 |
410 |
770 |
300 |
920 |
200 |
|
350 |
78 |
420 |
197 |
325 |
490 |
890 |
450 |
1115 |
262 |
|
400 |
102 |
478 |
197 |
360 |
540 |
975 |
450 |
1200 |
262 |
|
450 |
114 |
530 |
201 |
410 |
592 |
1077 |
450 |
1305 |
262 |
|
500 |
127 |
584 |
201 |
450 |
652 |
1177 |
450 |
1405 |
262 |
|
600 |
110 |
762 |
201 |
510 |
755 |
1340 |
450 |
1565 |
262 |
|
700 |
110 |
890 |
398 |
610 |
900 |
1622 |
450 |
1847 |
308 |
|
800 |
110 |
1012 |
320 |
700 |
971 |
1782 |
450 |
2007 |
308 |
|
900 |
110 |
1112 |
320 |
785 |
1092 |
1990 |
450 |
2215 |
308 |
|
1000 |
110 |
1240 |
320 |
1120 |
1205 |
2442 |
450 |
2607 |
308 |
|
1200 |
150 |
1470 |
450 |
1340 |
1480 |
2996 |
650 |
3321 |
288 |
