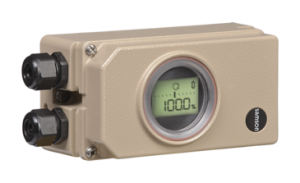

Электропневматический позиционер Тип 3730-3

Использование позиционера с простым или двойным действием для установки на пневматических регулирующих клапанах.
Этот позиционер обладает функцией самобалансировки и автоматически адаптируется к клапану и приводу.

Позиционер предназначен для определения положения клапана (регулируемый параметр x) в зависимости от величины управляющего сигнала (задающий параметр w). Управляющий сигнал, поступающий из управляющей системы, сравнивается с величиной хода или угла поворота регулирующего клапана, после чего выдаётся необходимое управляющее давление (выходной сигнал y).

Характеристики

• Простая установка на прямоходные и поворотные приводы
  • Прямой монтаж SAMSON (рис.1)
  • Ребро NAMUR (рис.2)
  • Установка на шток согласно IEC 60534-6-1
  • Монтаж согласно VDI/VDE 3847
  • Установка на поворотные приводы согласно VDI/
  • VDE 3845 (рис.3)
• Любое положение позиционера при монтаже кроме подвешенного и направленного вниз
• Простое управление с помощью одной кнопки и меню
• Дисплей обеспечивает удобное отображение при любом положении благодаря переключаемому направлению считывания
• Возможность конфигурации на ПК через серийный интерфейс SSP с помощью программного обеспечения TROVISVIEW
• Автоматический выборочный ввод в эксплуатацию посредством различных режимов инициализации
• Предустановленные параметры настройка других значений требуется только при их отличии от стандарта
• Калиброванный датчик пути без подверженных износу деталей
• В режиме инициализации "Sub" (Substitution) позиционер можно устанавливать в экстренных условиях без отключения установки и перемещения клапана
• Энергонезависимое хранение всех параметров в EEPROM
• Двужильная цепь при малой электрической нагрузке в 410 Ом
• Регулируемое ограничение выходного давления.

Типовой лист Samson 3730-3
