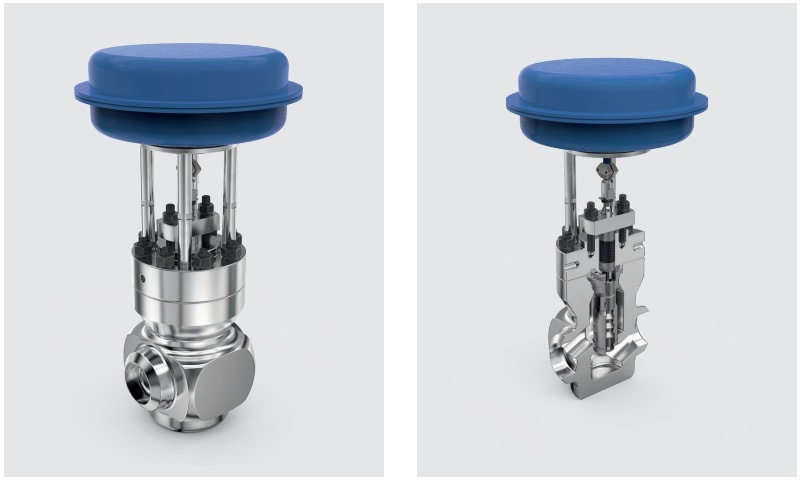

AC Особенно прочный регулирующий клапан высокого давления с многоступенчатым ограничением осевого потока

Клапан переменного тока снижает давление в несколько раз управляемые ступени с различным поперечным сечением перетяжки. В результате снижение давления происходит поэтапно без риска кавитации и независимо от положения хода. Контроль диапазон ниже 5% обычно рассматривается отдельно.
Более высокие диапазоны нагрузки также могут быть достигнуты путем комбинирования других блоков управления (см. Также комбинацию клапан типа AVC).

Особенности продукта

  • Многоступенчатая вихревая пробка без кавитации с осевым направлением потока под высоким давлением.
  • Линейная характеристика или согласно конструкции клапана.
  • Крышка корпуса на винтах.
  • Разработан для контроля сверхвысокого давления и предотвращения кавитационного повреждения.
  • Многоступенчатая осевая заглушка с вихревой системой работает в осевом направлении потока, чрезвычайно прочные и специальные комбинации материалов позволяют использовать его также со сложными водными смесями и другие.

Приложения

  • Регулирующий клапан высокого давления для электростанций и перерабатывающей промышленности, а также для морских применений.
  • Также подходит в качестве защиты насоса для минимального контроля потока.
  • Подходит для управления впрыском под высоким давлением.
Номинальный диаметр DN 25 - 400
Класс давления PN 100 - 640
Температура макс. до 280 °C / 536 °F
Материал корпуса

1.0460 / A105

1.5415

1.7335 / A182F12CI.2

1.7383 / A182F22CI.3

1.4903 / A182F91

1.6368

1.4404 / A182F316L

Корпус (тип) Кованый
Рабочая среда Вода, водные смеси
Присоединение

EN 1092-1, ASME B16.5, ISO 7005, JIS, JPI

концы под сварку по запросу

Дизайн угловой, проходной, z-тип
Привод пневматический, электрический, гидравлический
Количество ступеней (макс.) 8
Количество управляемых ступеней (макс.) 8
Рабочий диапазон (макс.) 1:15
