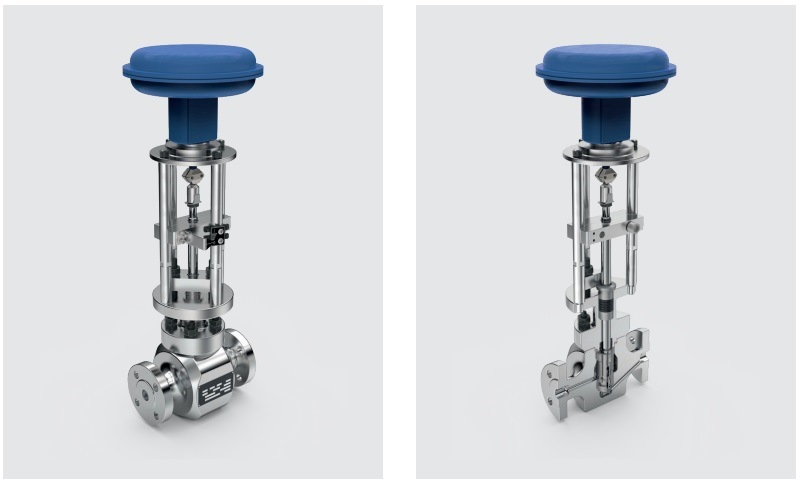

AK Регулирующий клапан высокого давления с осевым дросселем

Редукционные регулирующие клапаны серии АК обеспечивают надежную управляемость даже при больших перепадах давления и при необходимом широком диапазон. Многоступенчатая конструкция дроссельной заслонки корпус позволяет уменьшить даже очень высокое давление с низким износом.
Серия АК отличается особым конструкция плунжера клапана. Они разработаны с фрезерованные камеры на цилиндрическом корпусе, специально адаптировано для соответствующего приложения. Это означает, что даже очень маленькие значения Kv могут
надежно контролироваться. Особое расположение камер на дроссельной заслонке также приводит в отклоняемом потоке, что снижает скорость и дополнительно сводит к минимуму возникающий износ. Это гарантирует что клапан надежно работает в течение длительного периода времени.
Дополнительные перфорированные дроссельные заслонки можно использовать для уменьшить шум и гомогенизировать поток, гарантируя, что регулирующий клапан работает бесшумно в любых условиях. Детали корпуса дроссельной заслонки идеально согласованы друг к другу, чтобы обеспечить наилучшие герметизирующие свойства гарантируется даже без использования дополнительных эластомеров.
При выходе из закрытого положения камеры создают отверстие для технологической среды. По мере увеличения хода больше среднего может поток через камеры в осевом направлении над клапаном вилка. Соединение нескольких камер одна позади другого позволяет довести давление до необходимого уровня в несколько этапов.

Особенности продукта

  • Безкавитационный, малошумный, многоступенчатый корпус дроссельной заслонки в каскадной конструкции с осевым направлением потока под высоким давлением.
  • Идентичные технологические характеристики или в соответствии с размером клапана.
  • Крышка корпуса на винтах.
  • Разработан для контроля сверхвысокого давления и предотвращения кавитационного повреждения и подходить для широкого спектра приложений.
  • Многоступенчатый корпус дроссельной заслонки выполнен в виде каскада с осевым направлением потока, что позволяет чрезвычайно широкий диапазон применения до 50: 1 при постоянной высокой потере давления без проблем с кавитацией.

Приложения

Контроль высокого давления, впрыск под высоким давлением для электростанций и технологических процессов.

Номинальный диаметр DN 15 - 100
Класс давления PN 16 - 640
Температура макс. до 280 °C / 536 °F
Материал корпуса

1.0460 / A105

1.5415

1.7335 / A182F12CI.2

1.7383 / A182F22CI.3

1.4903 / A182F91

1.6368

1.4404 / A182F316L

Корпус (тип) Кованый
Рабочая среда Вода
Присоединение

EN 1092-1, ASME B16.5, ISO 7005, JIS, JPI

концы под сварку по запросу

Дизайн угловой, проходной
Привод пневматический, электрический, гидравлический
Количество ступеней (макс.) 6
Количество управляемых ступеней (макс.) 6
Рабочий диапазон (макс.) 1:50
