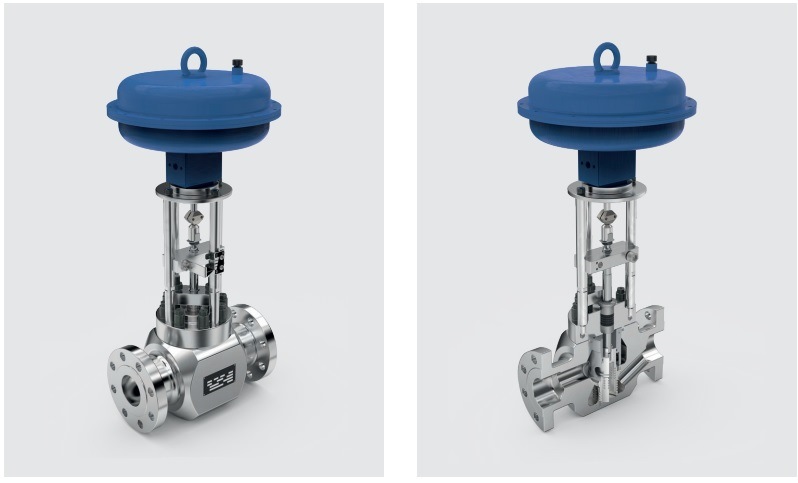

AV Особо прочный регулирующий клапан высокого давления для водоснабжения в одно- или многоступенчатом исполнении как перфорированная втулка

Редукционные регулирующие клапаны АВ серии обеспечивают надежное управление даже в сложных условиях условия эксплуатации.
Для этой серии характерно использование в качестве блоков управления перфорированных дроссельных заслонок. Индивидуальные характеристические кривые могут быть получены путем адаптации схемы отверстий в соответствии с конкретными требованиями.
Опциональная конструкция с балансировкой давления также позволяет снизить приводные усилия, что позволяет
использование меньших по размеру и более экономичных приводов даже при высоком давлении.
Части корпуса дроссельной заслонки идеально подходят друг к другу, что обеспечивает наилучшие герметизирующие свойства. гарантированы даже без использования дополнительных эластомеры.

Особенности продукта

  • Одноступенчатая и многоступенчатая безкавитационная конструкция корпуса дроссельной заслонки с низким уровнем шума (перфорированная втулка).
  • Прочный клапан-редуктор с одно- или многоступенчатой ​​системой перфорированных втулок.
  • Незагруженные и загруженные дроссельные заслонки.
  • Крышка корпуса на винтах.
  • Линейно измененная характеристика.

Приложения

  • Высококачественный регулирующий клапан высокого давления для электростанций и перерабатывающей промышленности.
  • Подходит для контроля питательной воды (100%).
Номинальный диаметр DN 50 - 600
Класс давления PN 16 - 640
Температура макс. до 280 °C / 536 °F
Материал корпуса

1.0460 / A105

1.5415

1.7335 / A182F12CI.2

1.7383 / A182F22CI.3

1.4903 / A182F91

1.6368

1.4404 / A182F316L

Корпус (тип) Кованый
Рабочая среда Вода, пар, конденсат
Присоединение

EN 1092-1, ASME B16.5, ISO 7005, JIS, JPI

концы под сварку по запросу

Дизайн угловой, проходной
Привод пневматический, электрический, гидравлический
Количество ступеней (макс.) 7
Количество управляемых ступеней (макс.) 4
Рабочий диапазон (макс.) 1:50
