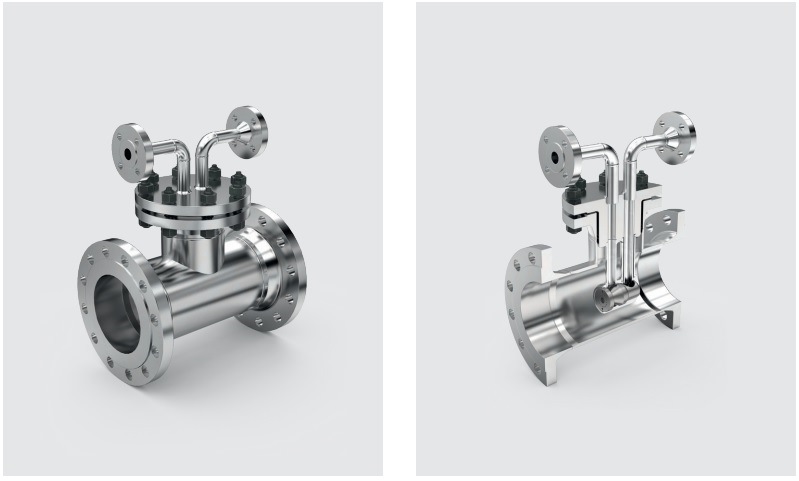

DKT Пароохладитель

Пароохлаждение (охлаждение) пара можно просто достигается за счет впрыска воды в поток пара.
При закачке вода испаряется посредством сопел пароохладителя. Тем самым вода поглощает тепло и, следовательно, температуру пар снижается. Пароохладитель разработан так что достигается очень тонкое распыление (туман) даже при подаче очень небольшого количества распыляющего пара. Это минимизирует расстояние требуется для охлаждения и гомогенизации пара и гарантирует надежное охлаждение до точка насыщения.
Хорошая гомогенизация и быстрое испарение
означает, что в паропроводе не требуются дополнительные защитные трубы.
Охлаждающая жидкость вводится в сопловую головку через впрыскивающий клапан. В сопловой камере внутри сопловой головки происходит ускорение среды и вращается с помощью вихревой вставки, так что распыляемый туман развивается при выходе в паропровод. В распыляющий пар вводится в паропровод сквозные отверстия, расположенные вокруг насадки. Эта распыляет капли воды до очень тонкого тумана, который очень быстро испаряется.

Особенности продукта

  • Подходит для сложных условий эксплуатации, качественный температурный контроль и предотвращение температурных шоков (клапан и трубопровод).
  • Обеспечивает охлаждение, когда все другие системы обычно выходят из строя.
  • Для оптимального регулирования температуры, близкой к насыщению, с коэффициентом регулирования до 100: 1.
  • Отличный охладитель для низкоскоростных систем парового охлаждения, большая полоса пропускания и малое расстояние / разделение до насыщения.
  • При проектировании необходимо учитывать дополнительную охлаждающую воду и регулирующий клапан пара распыления.

Приложения
Для низкоскоростных, регулируемых пароохладителей и сепарации с низким уровнем насыщения.

Номинальный диаметр DN 150 - 800
Класс давления PN 25 - 250
Температура макс. до 650 °C / 1200 °F
Материал корпуса

1.0460 / A105

1.5415

1.7335 / A182F12CI.2

1.7383 / A182F22CI.3

1.4903 / A182F91

Корпус (тип) Кованый
Рабочая среда Перегретый пар, газ
Присоединение

EN 1092-1, ASME B16.5, ISO 7005, JIS, JPI, концы под сварку по запросу

Количество ступеней (макс.) 4 (со стороны воды)
Количество управляемых ступеней (макс.) 4 (со стороны воды)
Рабочий диапазон (макс.) 1:100 (вода)
Другое Для типа DKT требуется клапан регулирования давления впрыска AK или AV.
