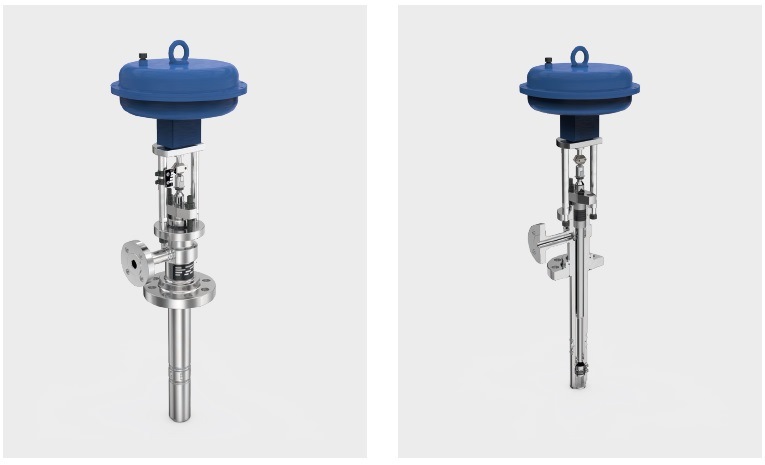

DKV Пароохладитель для контроля температуры перегретого пара/газа

Функция

Пароохладитель (охлаждение) пара может быть просто достигнут путем впрыска воды в поток пара. При впрыске вода испаряется с помощью сопел пароохладителя. Таким образом, вода поглощает тепло и, следовательно, температура пара снижается. Пароохладитель типа DKV сконструирован таким образом, что даже при низком количестве закачиваемой воды образуется эффективное распыление очень мелких капель (тумана).

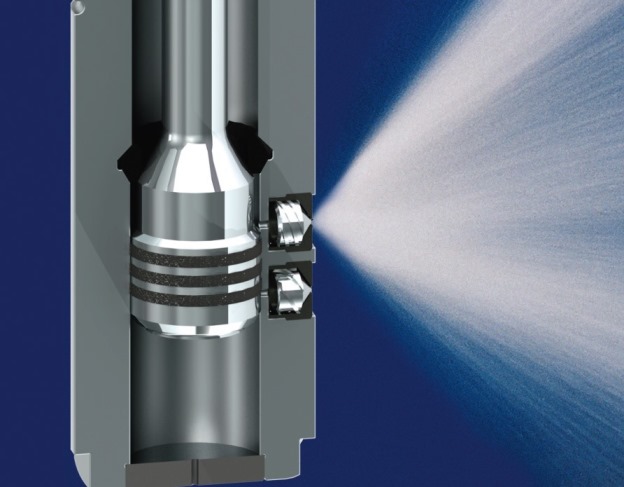

Форсунки в распылительной головке предназначены для обеспечения высокой скорости впрыскиваемой воды и кругового вращения при любых условиях. Это обеспечивает очень тонкое распыление и, как следствие, быстрое испарение воды.

Датчик температуры посылает управляющий сигнал на привод, переводя управляющий золотник в положение хода, соответствующее характеристической кривой. Охлаждающая жидкость теперь поступает в форсунку и ускоряется на вставке форсунки. В камере форсунки охлаждающая среда ускоряется и вращается с помощью вихревой вставки, так что струя тончайшего распыления образуется при выходе в паропровод. Наше высококачественное распыление охлаждающей жидкости является основой хорошего смешивания охлаждающей жидкости и пара при любых условиях нагрузки. Положение седла клапана непосредственно перед распылительной головкой обеспечивает плотное перекрытие в закрытом положении, так что предотвращается капание (поршень притирается к седлу!). Небольшое количество движущихся частей обеспечивает надежную работу клапана.

Характеристики продукта

  • Охладитель распыляемой воды (конструкция с копьем) работает с технологией регулируемых форсунок для чрезвычайно эффективного охлаждения пара.
  • Распылительная головка со встроенными высокопроизводительными форсунками. Выбираемые характеристики регулирования для точного регулирования температуры.
  • Допускается большая разница давления водяного пара Delta p.
  • Отличное распыление под давлением.
  • Плотное отключение, отсутствие утечек в закрытом положении.
  • Высокая точность регулирования во всем диапазоне регулирования.
  • Плотно закрывающееся металлическое седло. Отсутствие утечек в закрытом положении и, следовательно, невозможность опорожнения трубопроводов охлаждающей воды.
  • Содержит форсунку для нагнетания под давлением, дополнительные регулирующие клапаны не требуются.
  • Высокая эксплуатационная надежность за счет использования простых компонентов, минимальный износ.
  • Превосходная точность управления во всем диапазоне регулирования.

Применение: для охлаждения пара на электростанциях и для общего охлаждения газа с впрыском воды.

Номинальный диаметр DN 150 - 1200
Класс давления PN 15 - 250
Температура макс. до 650 °C / 1200 °F
Материал корпуса

1.0460 / A105

1.5415

1.7335 / A182F12CI.2

1.7383 / A182F22CI.3

1.4903 / A182F91

Корпус (тип) Кованый
Рабочая среда Перегретый пар, газ
Присоединение

EN 1092-1, ASME B16.5, ISO 7005, JIS, JPI

Привод пневматический, электрический, гидравлический
Количество ступеней (макс.) 1
Количество управляемых ступеней (макс.) 1
Рабочий диапазон (макс.) 1:100
