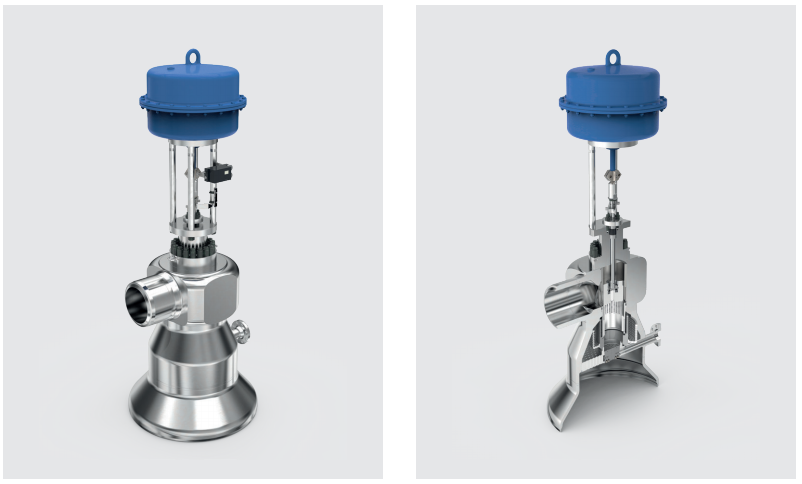

DU Редукционный клапан со встроенным распылительным охлаждением пара для тяжелых систем конверсии пара

Характеристики

  • Особенно большой диапазон мощности благодаря встроенной системе охлаждения движущимся паром для идеального охлаждения.
  • Для оптимальной работы в сложных условиях эксплуатации, качественный температурный контроль и оптимальная защита от температурных ударов (клапан и трубопровод).
  • Малошумная, многоступенчатая конструкция корпуса дроссельной заслонки (втулка перфорированная).
  • Крышка на винтах или самоуплотняющаяся конструкция.
  • Высококачественная многоуровневая перфорированная втулка для контроля давления и бесшумной работы.
  • Возможны специальные решения для установки в существующие системы

Приложения

Преобразование пара для снижения высокого давления и высокой температуры,
например байпасные станции высокого давления к низкому давлению и для конверсии технологического пара.

Номинальный диаметр DN 25 - 1200
Класс давления PN 40 - 640
Температура макс. до 600 °C / 1120 °F
Материал корпуса

1.0460 / A105

1.5415

1.7335 / A182F12CI.2

1.7383 / A182F22CI.3

1.4903 / A182F91

Корпус (тип) Кованый
Рабочая среда Перегретый пар
Присоединение

EN 1092-1, ASME B16.5, ISO 7005, JIS, JPI

концы под сварку по запросу

Дизайн угловой, проходной
Привод пневматический, электрический, гидравлический
Количество ступеней (макс.) 9
Количество управляемых ступеней (макс.) 4
Рабочий диапазон (макс.) 1:40
Другое Для типа DU требуется клапан регулирования давления впрыска AK.
