Регулятор обратного давления типа BPV для обеспечения заданного противодавления

Функция

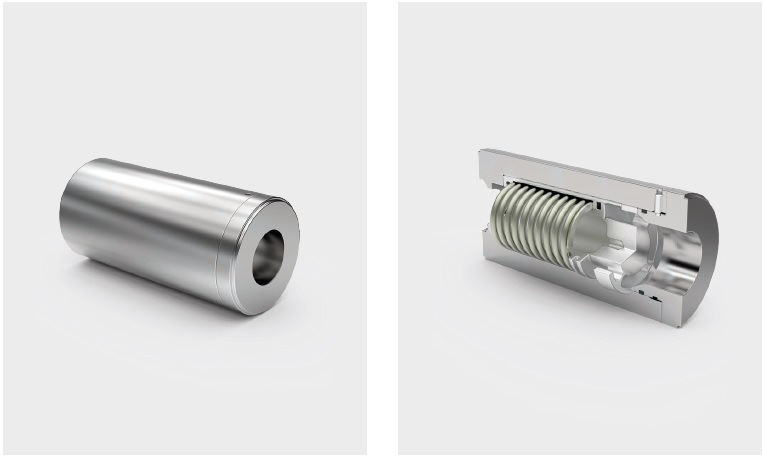

Даже оптимальное и сложное снижение давления автоматических рециркуляционных клапанов и регулирующих клапанов SCHROEDAHL устанавливает в некоторых установках пределы экстремальных условий. В таких случаях используются регуляторы противодавления SCHROEDAHL типа BPV, которые увеличивают расстояние до испарителя. давление среды за счет создания заданного перепада давления. Это предотвращает нежелательное испарение и кавитацию и обеспечивает плавную и щадящую работу. Тщательная регулировка рабочих параметров между минимальным расходом или регулирующими клапанами и клапанами обратного давления обеспечивает оптимальную работу системы. Перепад давления на клапане обратного давления, как указано в конструкция смещает втулку  в направлении потока против нажимной пружины. Это освобождает поперечные сечения дроссельной заслонки на втулке до тех пор, пока не будет достигнута заданная разница давлений.

Информация об установке

BPV используется в трубопроводе в точке, где требуется самый высокий уровень давления. Мы рекомендуем установку непосредственно в резервуар.

Характеристики продукта:

  • предотвращает испарение и кавитацию и обеспечивает бесперебойную работу;
  • кованый материал корпуса, углеродистая или нержавеющая сталь;
  • возможны специальные материалы;
  • внутреннее управление (внешний источник энергии не требуется);
  • простота установки;
  • низкие затраты на обслуживание.

Применение: поддержание давления в рециркуляционном или обратном трубопроводе в резервуар.

Номинальный диаметр DN 25–300
Класс давления PN 16–400
Температура макс. до 230 °C / 446 °F
Материал корпуса

1.0460 / A105

1.0571 / LF2

1.4404 / F316L

1.4501 / F55

Корпус (тип) Кованный
Рабочая среда Жидкости всех видов (вода, масла, химикаты и др.)
Присоединение
Как версия с промежуточным фланцем (версия Z) или со встроенными фланцами (версия K)
Количество ступеней (макс.)  1
Количество контролируемых ступеней (макс.)   1
Рабочий диапазон (макс.)    Перепад до макс. 10 бар
