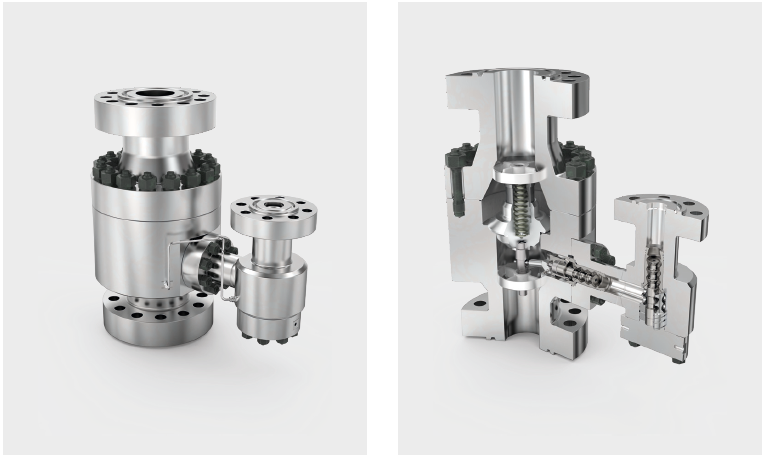

Тип MRK Клапан для защиты центробежных насосов высокого давления

Клапан защиты насоса для высоких давлений. MRK используется в качестве системы защиты центробежных насосов в системах водоснабжения.

Система клапанов MRK состоит из обратного клапана и специального регулирующего и дроссельного устройства для байпасной системы. Общее функционирование клапана связано с технологическим процессом. количество (чувствительно к расходу). Сама байпасная секция состоит из первичного блока управления (многоступенчатого) и вторичного, очень специального, многоступенчатого регулятора давления. Таким образом, работа полного байпаса разбита на две части. Обе части (первичная и вторичная) должны работать вместе для выполнения требуемой функции падения давления. Вторичная часть управляется через внешний соединенный напорный трубопровод на байпасной секции.

Клапан MRK защищает центробежные насосы высокого давления от перегрева и кавитации, автоматически поддерживая минимальный поток, когда поток в системе находится в условиях низкой нагрузки. При более низком технологическом потоке клапан MRK активирует детали обводного трима с помощью системы рычагов, так что насос защищен правильным минимальным потоком. Когда поток процесса / системы начинается (увеличивается), главный обратный клапан поднимается со своего седла и начинает управлять (регулировать) поток рециркуляции байпаса, который возвращается в резервуар системы. Если клапан MRK определяет достаточно высокий поток в системе, байпас автоматически закрывается (точка переключения). Как только поток в системе снова уменьшается, байпас включается автоматически.

Автоматические рециркуляционные клапаны обычно работают в диапазоне нагрузок от 40% до 100% от нормированного технологического потока. Автоматический клапан выполняет типичную ограниченную по времени фазу пуска и останова, автоматически регулируя операцию управления байпасом.

Клапанам MRK при работе с высоким давлением может также потребоваться соответствующее обратное давление байпаса, например ограничение отверстия в байпасной линии для предотвращения кавитации во время байпасного потока.

Применение полного рабочего диапазона, что типично для приложений MRK: для приложений MRK высокого давления с явным определением полного диапазона нагрузки от 0% Чтобы обеспечить 100% технологический поток, обязательно перед размещением заказа оценить влияние конструкции на клапан.

Для высоких диапазонов нагрузок может потребоваться увеличение давления байпаса, чтобы избежать кавитации, в зависимости от существующего давления байпаса. Это также относится к процессам модуляции в байпасной линии. Поэтому рекомендуется установка специального клапана обратного давления BPV для применения во всем рабочем диапазоне, чтобы гарантировать, что уровень давления байпаса всегда находится на подходящем уровне.

Характеристики продукта:

  • автоматически регулируемая функция байпаса;
  • кованый материал корпуса, углеродистая сталь или нержавеющая сталь;
  • возможны специальные материалы (например, супердуплекс);
  • внутреннее управление (внешний источник энергии не требуется);
  • простота установки;
  • низкие эксплуатационные расходы;
  • подходит для всех жидкостей.

Применение:

  • питательная вода котла;
  • конденсат;
  • насосы на электростанциях, работающих на ископаемом топливе;
  • химические процессы;
  • морские установки (закачка морской воды).
Номинальный диаметр DN 80 – 300
Класс давления PN 250 – 640
Температура макс. до 230 °C / 446 °F
Материал корпуса

1.0460 / A105

1.0571 / LF2

1.4404 / F316L

1.4462 / F51

1.4501 / F55

Корпус (тип) Кованый
Рабочая среда Жидкости всех видов (вода, масла, химикаты и др.)
Присоединение

EN 1092-1, ASME B16.5, ISO 7005, JIS, JPI

концы под сварку по запросу

Дизайн Вертикальная установка, горизонтальная установка, ручной запуск, увеличенный номинальный диаметр байпаса
Количество ступеней (макс.) 10
Количество контролируемых ступеней (макс.) 10
Рабочий диапазон (макс.)  Перепад до макс. 500 бар
Другое Перепад давления байпаса до 500 бар
