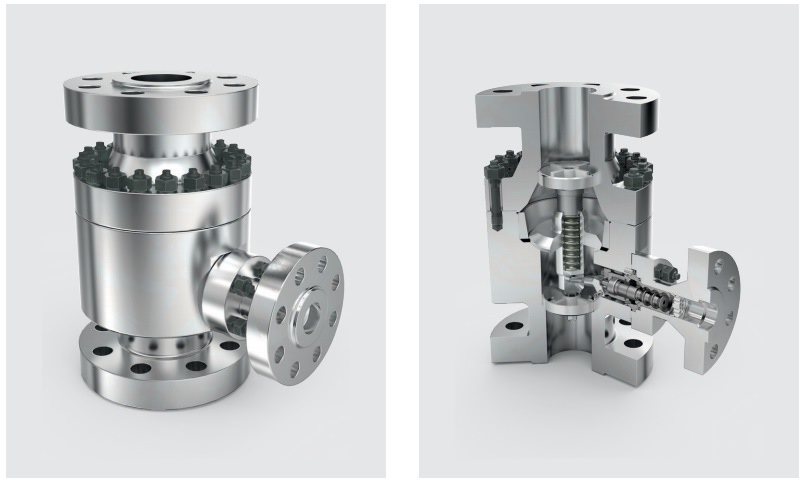

Выходной основной поток управляет обратным клапаном и устанавливает его пропорционально расходу. Шток обратного клапана передает движение через рычаг на байпас. Система байпаса регулирует поток байпаса модулирующим образом и снижает давление до уровня давления на выходе байпаса без кавитации. Когда обратный клапан полностью закрыт, весь минимальный поток направляется через байпас. Байпас полностью закрыт, когда обратный клапан находится в верхнем положении, что обеспечивает полный поток насоса в систему.
Чувствительное к потоку плавное регулирование байпаса
Обратный клапан движется вверх с увеличением основного потока и вниз с уменьшением потока. Обратный клапан передает это движение на рычаг управления. Перемещение рычага передается через поршень на многоступенчатую вихревую пробку. Затем минимальный поток регулируется в обход нескольких ступеней снижения давления. TDM можно использовать для дифференциального давления от 20 до 230 бар. Стандартная конструкция TDM имеет встроенную функцию обратного байпаса (требуется уровень перепада давления ~ 2 бар).
Варианты ручного байпаса для клапанов TDM
В зависимости от конструкции установки или дополнительных требований могут быть выбраны различные варианты для стороны запуска / разогрева (A) и для стороны байпаса (B).
Вариант A: Один из часто используемых вариантов - подача потока низкого давления к процессу / котлу через ручной запуск. Либо для процесса разогрева, либо для обогрева соседних насосов / систем. Вариант B: В зависимости от условий эксплуатации системы (грязь, определенные нагрузки и т. Д.) Для байпаса могут быть выбраны специальные внутренние детали. Затем клапан поставляется со встроенным дополнительным байпасным комплектом. В этом случае оригинальные внутренние детали байпаса поставляются и устанавливаются после ввода в эксплуатацию.
Характеристики продукта:
- функция автоматического регулирования байпаса;
- кованый материал корпуса, углеродистая сталь или нержавеющая сталь;
- возможны специальные материалы (например, супердуплекс);
- внутреннее управление (внешний источник энергии не требуется);
- простота установки;
- низкие расходы;
- подходит для всех жидкостей.
Применение:
- питательная вода котла;
- конденсат;
- химические процессы;
- вода для пожаротушения;
- снежные пушки.
| Номинальный диаметр | DN 25 – 300 |
| Класс давления | PN 63 – 400 |
| Температура макс. | до 230 °C / 446 °F |
| Материал корпуса | 1.0460 / A105 1.0571 / LF2 1.4404 / F316L 1.4462 / F51 1.4501 / F55 |
| Корпус (тип) | Кованые |
| Рабочая среда | Жидкости всех видов (вода, масла, химикаты и др.) |
| Присоединение | EN 1092-1, ASME B16.5, ISO 7005, JIS, JPI |
| Дизайн | Вертикальная установка, горизонтальная установка, ручной запуск, увеличенный номинальный диаметр байпаса, подключение дегазации |
| Количество ступеней (макс.) | 5 |
| Количество контролируемых ступеней (макс.) | 5 |
| Рабочий диапазон (макс.) | Перепад до макс. 230 бар |
| Другое | Перепад давления байпаса 20 - 230 бар |
