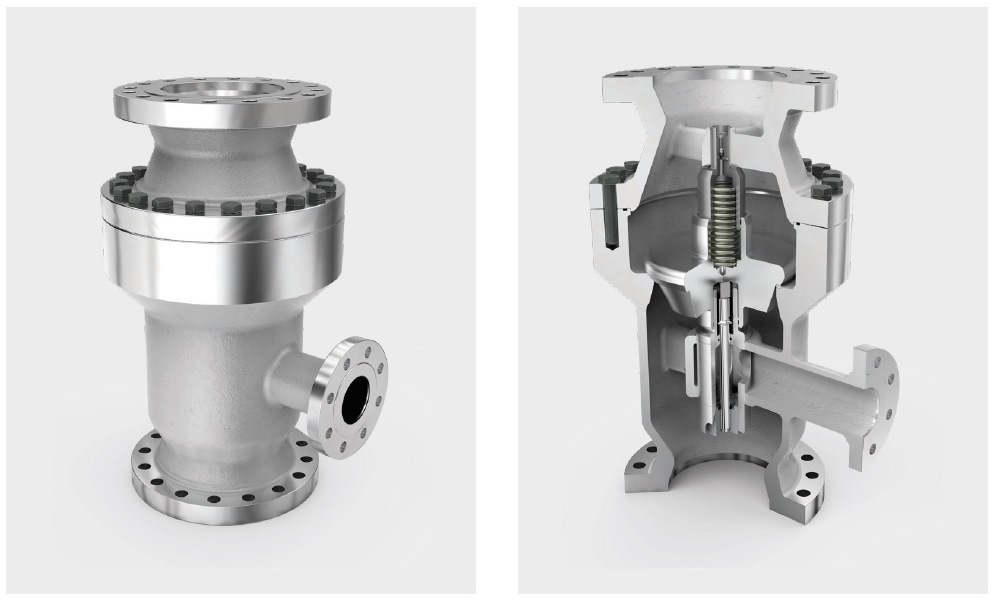

Тип SUL Защитный клапан для центробежных насосов

Конструкция клапана SUL является дальнейшим развитием клапана SCHROEDAHL SU, автоматического рециркуляционного клапана, который используется на судах с 1960 г. В дополнение к хорошо известной серии TD, серия SUL предлагает эффективную и экономичную защиту используемых насосов. в энергетической, химической и нефтехимической промышленности. э

Особенности

  • Надежная работа с помощью всего лишь нескольких движущихся частей.
  • Простота установки - в вертикальном или горизонтальном положении, непосредственно на выходе насоса.
  • Простота изменения характеристик потока.
  • Возможна установка. используется для широкого диапазона жидкостей, таких как вода, нефть, гидрокарбонаты, сжиженный газ и многие другие химические среды.
  • Диапазон температур от -200 ° C до +230.

Информация по установке

Клапаны SUL следует устанавливать как можно ближе к насосу, предпочтительно на выпускном отверстии насоса, в вертикальном положении. Возможна также горизонтальная установка. Расстояние между входом клапана и выходом насоса не должно превышать 3 м, чтобы избежать пульсаций давления, вызванных эластичностью среды. Убедитесь, что сливная пробка (если имеется) находится внизу клапана в случае горизонтальной установки.

Характеристики:

  • автоматически регулируемая функция байпаса;
  • литой материал, углеродистая сталь, нержавеющая сталь;
  • одноступенчатое снижение давления (до 20 бар);
  • внутреннее управление (внешний источник энергии не требуется);
  • простота установки;
  • низкие эксплуатационные расходы;
  • подходит для всех жидкостей.

Применение:

  • питательная вода котла;
  • конденсат;
  • химические процессы;
  • вода для пожаротушения.
Номинальный диаметр DN 25 – 250
Класс давления PN 10 – 63
Температура макс. до 230 ° C / 446 ° F (другие температуры по запросу)
Материал корпуса

1.0619 / A216WCB

1.4408 / A351CF8M

1.4410 / A9955A

1.4501 / A9956A

Корпус (тип) Литой
Рабочая среда Жидкости всех видов (вода, масла, химикаты и др.)
Присоединение EN 1092-1, ASME B16.5, ISO 7005, JIS, JPI
Дизайн вертикальная установка, горизонтальная установка,сливное отверстие, дополнительный невозврат,конструкция для частиц (со стеклоочистителем)
Количество ступеней (макс.) 1
Количество контролируемых ступеней (макс.) 1
Рабочий диапазон (макс.) Перепад до макс. 20 бар (вода)
