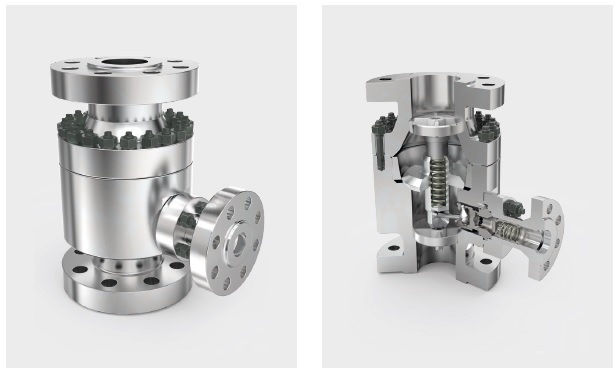

Тип TDL Предохранительный клапан для защиты центробежных насосов

Выходной основной поток управляет обратным клапаном и устанавливает его пропорционально расходу. Шток обратного клапана передает движение через рычаг на байпас. Система байпаса регулирует поток байпаса модулирующим образом и снижает давление до уровня давления на выходе байпаса без кавитации. Когда обратный клапан полностью закрыт, весь минимальный поток направляется через байпас. Байпас полностью закрыт, когда обратный клапан находится в верхнем положении, что обеспечивает полный поток насоса в систему.

Чувствительное к потоку плавное регулирование байпаса

Обратный клапан движется вверх с увеличением основного потока и вниз с уменьшением потока. Обратный клапан передает это движение на рычаг управления, а движение рычага управления передается на втулку управления. Это в большей или меньшей степени открывает контрольные отверстия в контрольной головке. Характеристика открытия линейная. Применимо для дифференциального давления до 40 бар. Стандарт с функцией невозврата.

Варианты ручного байпаса для клапанов TDL

В зависимости от конструкции установки или дополнительных требований могут быть выбраны различные варианты для стороны запуска / разогрева (A) и для стороны байпаса (B).

Вариант A: Один из часто используемых вариантов - подача низкого давления поток в процесс / котел с помощью ручного запуска. Либо для процесса прогрева, либо для обогрева соседних насосов / систем.

Вариант B: В зависимости от условий эксплуатации системы (грязь, определенные нагрузки и т. Д.) Для байпаса могут быть выбраны специальные внутренние части. Затем клапан поставляется со встроенным дополнительным байпасным комплектом. В этом случае оригинальные внутренние детали байпаса поставляются и устанавливаются после ввода в эксплуатацию.



Характеристики продукта:

  • автоматически регулируемая функция байпаса;
  • углеродистая сталь или нержавеющая сталь;
  • возможны специальные материалы (например, супердуплекс);
  • внутреннее управление (внешний источник энергии не требуется);
  • простота установки;
  • низкие эксплуатационные расходы;
  • подходит для всех жидкостей.

Применение:

  • питательная вода котла;
  • конденсат;
  • химические процессы;
  • вода для пожаротушения;
  • снежные пушки.
Номинальный диаметр DN 25 – 500
Класс давления PN 10 – 160
Температура макс. до 230 °C / 446 °F
Материал корпуса

1.0460 / A105

1.0571 / LF2

1.4404 / F316L

1.4462 / F51

1.4501 / F55

Корпус (тип) Кованые или литые
Рабочая среда Жидкости всех видов (вода, масла, химикаты и др.)
Присоединение EN 1092-1, ASME B16.5, ISO 7005, JIS, JPI
Дизайн Вертикальная установка, горизонтальная установка, ручной запуск, увеличенный номинальный диаметр байпаса, подключение для дегазации
Количество ступеней (макс.) 1
Количество контролируемых ступеней (макс.) 1
Рабочий диапазон (макс.) Перепад до макс. 40 бар
Другое Перепад давления байпаса до 40 бар
