Москва, ул. Краснобогатырская, 89с1z45X Задвижка с обрезным клином
Согласно стандарту BS5150/BS5163 тип А.
Длина корпуса согласно стандарту BS5163.
Размеры фланцев и отверстий в них согласно стандарту ISO 7005-2 /EN 1092-2 / DIN2501.

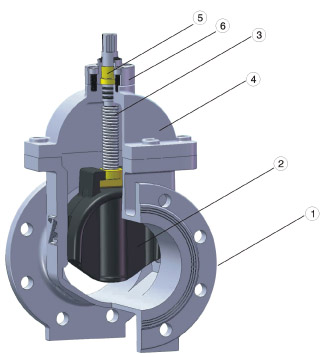

| № | Наименование детали | Материал |
| 1 | корпус | ВЧШГ |
| 2 | клин | ВЧШГ+каучук EPDM или NBR |
| 3 | стержень | нерж. сталь + сплав алюминий-броза |
| 4 | крышка задвижки | ВЧШГ |
| 5 | подшипник | экологич. безвредная стальная основа |
| 6 | слаьник | ВЧШГ |
| Технические параметры | ||||||
|---|---|---|---|---|---|---|
| PN | 0,6 | 1 | 1,6 | 2,0 | 2,5 | 4,0 |
| Ду | 50-500 | 50-500 | 50-500 | 50-350 | 50-300 | 50-300 |
| Испытание опрессовкой | 0,66 | 1,10 | 1,76 | 2,20 | 2,75 | 4,40 |
| Испытание корпуса | 0,90 | 1,50 | 2,40 | 3,00 | 3,75 | 6,00 |
Подходящая температура: от - 10С до 80С.
Подходящая среда: вода, нефтепродукты, воздух, низкокорроз. жидкость и т.д.
Тип управления: четырехгранная головка или вентиль, червячная передача, пневматические управление, электропривод.
