Москва, ул. Краснобогатырская, 89с1Данный фильтр обеспечивает полностью автоматическую обратную промывку и непрерывно отделяет примеси от воды и других жидкостей. Обслуживание и эксплуатация фильтра очень просты, даже в самых тяжёлых условиях эксплуатации он может продолжать работать в исправном состоянии.
Фильтры серии XF - F могут быть оснащены различным количеством фильтрующих элементов для обеспечения максимальной площади фильтрации в каждом корпусе. Это обеспечивает минимальные потери давления в работе фильтра.
Конструкция корпуса фильтра обычно соответствует стандартам проектирования стальных сосудов высокого давления для химических трубопроводов. Фильтр также может быть адаптирован к особым требованиям других проектных решений. Основной корпус фильтра изготавливается из таких материалов, как углеродистая сталь, нержавеющая сталь, дуплексная сталь и т.д. Кроме того, мы можем предложить специальные материалы, такие как титан, чистый никель и т.д.
| Скорость потока | 1-5000 м3/ч |
| Точность фильтра | 25-3000мкм |
| Рабочее давление | 0-10,0 МПа |
| Клапан | Моторный или пневматический |
| Стандарт фильтрации | GB150,HG/T21637 |
| Материал фильтрующего элемента | 304, 316, Хастеллой |
| Материал клапана | CS, 304, 316, Hastelloy |
| Материал уплотнения | Буна-Н, ЭПДМ, Фтористый каучук |
Принцип работы автоматического фильтра обратной промывки

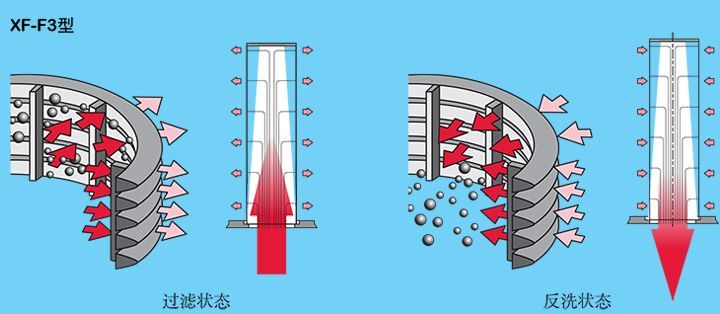

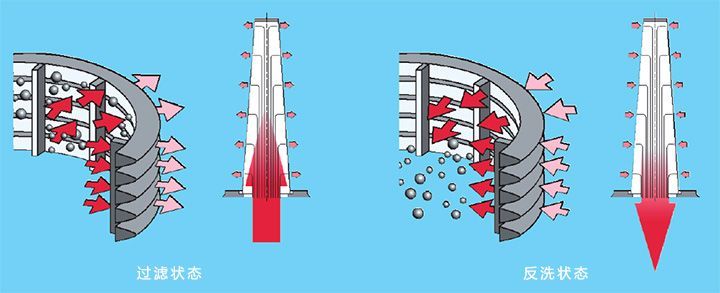

Вода, которую необходимо отфильтровать, поступает в корпус через нижнюю часть фильтра и попадает в просвет фильтрующего элемента через поворотный стол снизу вверх и сливается через фильтрующий элемент. Отфильтрованная чистая вода вытекает из верхнего выпускного отверстия фильтра. Твердые примеси задерживаются на внутренней стороне фильтрующего элемента. Нет необходимости перекрывать поток воды, когда фильтр находится в процессе обратной промывки. Двигатель приводит в движение вращение фильтрующего колеса, и в то же время сливной клапан открывается. Каждый фильтрующий элемент будет промываться отфильтрованной чистой водой по очереди.
Разница давлений между давлением воды в фильтре и атмосферным давлением может заставить фильтрующую жидкость течь в обратном направлении, так что задержанные примеси на внутренней поверхности фильтрующего элемента могут быть удалены. После того, как колесо сделает один оборот, процесс обратной промывки заканчивается. Затем клапан обратной промывки закрывается, и приводной двигатель останавливается.
Варианты моделей
| точность (микрон) | 25 / 50 / 75 / 100 / 150 / 200 |
| расход (м3/ч) | 8 / 12 / 23 / 33 / 47 / 58 |
| промывочная среда | 80 |
Информация об уборке
| размер слива | Ду200-Ду25 |
| чистый контроль | разница давления - синхронизация |
| промывочная среда | после фильтрации жидкости |
| мин. расход воды (л) | 10-60 |
| время очистки (с) | 30 - 60 (можно установить) |
