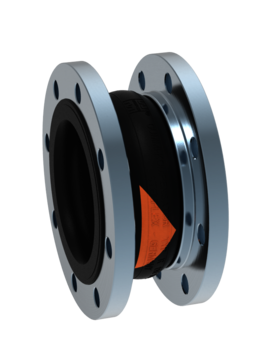

Универсальный резиновый компенсатор STENFLEX R-1

STENFLEX R-1 — компактный универсальный резиновый компенсатор со стандартной строительной длиной 130 мм.

Серия применяется для компенсации осевых, боковых и угловых перемещений и особенно удобна при модернизации существующих трубопроводов, где монтажное пространство ограничено заранее заданной строительной длиной.

Конструкция

R-1 состоит из резинового сильфона с армированием синтетическими волокнами и поворотных фланцев.

В актуальном ассортименте представлены сильфоны из:

• EPDM;
• NBR;
• бутилкаучука CIIR.

Выбор эластомера зависит от транспортируемой среды и температуры.

Основные характеристики

• DN 25–300;
• основное исполнение PN 16;
• максимальная температура +100 °C;
• строительная длина 130 мм;
• фланцевое соединение;
• поворотные фланцы;
• синтетическое армирование;
• компенсация осевых, боковых и угловых перемещений.

В Product Finder представлены различные варианты фланцев и исполнения для конкретных условий эксплуатации.

Назначение

R-1 снижает тепловые и механические нагрузки в трубопроводной системе и уменьшает передачу вибрации от насосов, компрессоров и двигателей.

Благодаря фиксированной длине 130 мм компенсатор также удобно применять как монтажный и демонтажный элемент при обслуживании трубопроводного оборудования.

Где применяется

• насосные установки;
• компрессоры;
• двигатели;
• инженерные системы;
• промышленные трубопроводы;
• системы отопления и охлаждения;
• участки, где важна компактная строительная длина.

Подбор

При подборе R-1 необходимо дополнительно проверить совместимость существующих фланцев и выбрать подходящий материал резинового сильфона.

АО «ИРИМЭКС» выполняет подбор STENFLEX R-1 по DN, рабочей среде, температуре, давлению и требуемым перемещениям.
