Обозначение компенсаторов |
Проход условный, Dy |
D |
Dh |
Dt |
Dф |
Жесткость компенсатора, Rk, кгс |

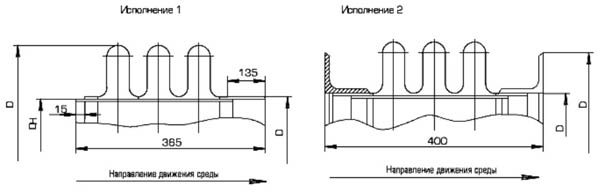

Масса, кг Исполнение 1 |
Масса, кг Исполнение 2 |
01 ПГВУ 244-76 |
200 |
382 |
219 |
230 |
- |
206 |
14,13 |
- |
02 ПГВУ 244-76 |
250 |
436 |
273 |
284 |
- |
236 |
17,42 |
- |
03 ПГВУ 244-76 |
300 |
488 |
325 |
336 |
- |
268 |
20,45 |
- |
04 ПГВУ 244-76 |
350 |
540 |
377 |
388 |
- |
298 |
23,49 |
- |
05 ПГВУ 244-76 |
400 |
589 |
426 |
437 |
- |
317 |
26,45 |
- |
06 ПГВУ 244-76 |
450 |
641 |
478 |
489 |
- |
357 |
29,4 |
- |
07 ПГВУ 244-76 |
500 |
693 |
530 |
541 |
- |
388 |
32,55 |
- |
08 ПГВУ 244-76 |
600 |
793 |
630 |
641 |
- |
447 |
38,47 |
- |
09 ПГВУ 244-76 |
700 |
883 |
720 |
731 |
- |
487 |
43,77 |
- |
10 ПГВУ 244-76 |
800 |
983 |
820 |
831 |
- |
558 |
49,72 |
- |
11 ПГВУ 244-76 |
900 |
1083 |
920 |
931 |
- |
616 |
55,63 |
- |
12 ПГВУ 244-76 |
1000 |
1183 |
1020 |
1031 |
- |
677 |
61,53 |
- |
13 ПГВУ 244-76 |
1100 |
1283 |
1120 |
1131 |
1257 |
733 |
67,55 |
106,05 |
14 ПГВУ 244-76 |
1200 |
1383 |
1220 |
1231 |
1357 |
794 |
73,33 |
115,85 |
15 ПГВУ 244-76 |
1300 |
1483 |
1320 |
1331 |
1457 |
851 |
79,29 |
125,45 |
16 ПГВУ 244-76 |
1400 |
1583 |
1420 |
1431 |
1557 |
909 |
85,17 |
134,3 |
17 ПГВУ 244-76 |
1600 |
1783 |
1620 |
1631 |
1757 |
1031 |
97,06 |
152,5 |
18 ПГВУ 244-76 |
1800 |
1983 |
1820 |
1831 |
1957 |
1142 |
108,88 |
171,45 |
19 ПГВУ 244-76 |
2000 |
2183 |
2020 |
2031 |
2157 |
1262 |
120,3 |
189,9 |
20 ПГВУ 244-76 |
2200 |
2383 |
2220 |
2231 |
2357 |
1382 |
132,52 |
208,47 |
21 ПГВУ 244-76 |
2400 |
2583 |
2420 |
2431 |
2557 |
1496 |
144,37 |
220,05 |
22 ПГВУ 244-76 |
2800 |
2983 |
2820 |
2831 |
2957 |
1743 |
168,03 |
264,04 |
23 ПГВУ 244-76 |
3200 |
3383 |
3220 |
3231 |
3357 |
1957 |
191,72 |
301,13 |
24 ПГВУ 244-76 |
3400 |
3583 |
3420 |
3431 |
3557 |
2082 |
203,55 |
319,64 |
25 ПГВУ 244-76 |
3600 |
3783 |
3620 |
3631 |
3757 |
2209 |
215,38 |
338,16 |
26 ПГВУ 244-76 |
3800 |
3983 |
3820 |
3831 |
3957 |
2319 |
227,23 |
356,69 |
27 ПГВУ 244-76 |
3950 |
4133 |
3970 |
3981 |
4107 |
2392 |
236,11 |
370,6 |
28 ПГВУ 244-76 |
4000 |
4183 |
4020 |
4031 |
4157 |
2434 |
239,05 |
375,22 |
29 ПГВУ 244-76 |
4200 |
4383 |
4220 |
4231 |
4357 |
2553 |
250,9 |
393,76 |
30 ПГВУ 244-76 |
4400 |
4583 |
4420 |
4431 |
4557 |
2661 |
262,71 |
412,26 |
31 ПГВУ 244-76 |
4500 |
4683 |
4520 |
4531 |
4657 |
2735 |
268,65 |
421,54 |
32 ПГВУ 244-76 |
4600 |
4783 |
4620 |
4631 |
4757 |
2802 |
274,56 |
430,8 |
33 ПГВУ 244-76 |
4800 |
4983 |
4820 |
4831 |
4957 |
2901 |
286,41 |
449,35 |
34 ПГВУ 244-76 |
5000 |
5183 |
5020 |
5031 |
5157 |
3003 |
298,25 |
467,9 |
35 ПГВУ 244-76 |
5200 |
5383 |
5220 |
5231 |
5357 |
3124 |
310,08 |
485,39 |
36 ПГВУ 244-76 |
5400 |
5583 |
5420 |
5431 |
5557 |
3298 |
321,69 |
504,89 |
37 ПГВУ 244-76 |
5600 |
5783 |
5620 |
5631 |
5757 |
3361 |
333,74 |
523,43 |
38 ПГВУ 244-76 |
5800 |
5983 |
5820 |
5831 |
5957 |
3475 |
345,59 |
541,98 |
39 ПГВУ 244-76 |
6000 |
6183 |
6020 |
6031 |
6157 |
3593 |
357,41 |
560,48 |
