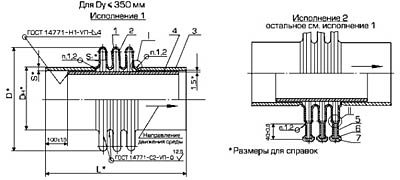

Трехлинзовый осевой компенсатор (ОСТ 34.10-571-93)

Обозначение компенсатора	Давление условное , Ру, Мпа (кгс/см2)	Проход условный, Dy	Dh	D	L	S	S1	Компенсирующая способность, мм	Жесткость линзы на сжатие, кН/см	Эффективная площадь, м2
01 ОСТ 34-10-571	0,6 (6)	100	108	259	492	4	2,5	15	12,85	0,025
2	0,6 (6)	125	133	284	492	4	2,5	15	14,6	0,033
3	0,6 (6)	150	159	309	492	5	2,5	15	16,45	0,041
4	0,6 (6)	200	219	369	492	7	2,5	15	20,7	0,065
5	0,6 (6)	250	273	422	492	8	2,5	16,5	24,6	0,091
6	0,6 (6)	300	325	473	492	8	2,5	16,5	28,4	0,121
7	0,6 (6)	350	377	525	492	9	2,5	16,5	32,15	0,155
8	0,6 (6)	400	426	575	492	9	2,5	16,5	35,7	0,193
9	0,6 (6)	450	478	627	492	7	2,5	16,5	39,5	0,235
10	0,6 (6)	500	530	679	492	8	2,5	16,5	43,3	0,282
11	0,6 (6)	600	630	779	492	8	2,5	16,5	50,6	0,385
12	0,6 (6)	700	720	869	492	8	2,5	16,5	57,1	0,49
13	0,6 (6)	800	820	967	492	9	2,5	16,5	64,4	0,623
14	0,6 (6)	900	920	1067	492	10	2,5	16,5	71,7	0,771
15	0,6 (6)	1000	1020	1167	592	10	2,5	16,5	79	0,934
16	0,6 (6)	1200	1220	1368	592	11	3	16,5	165	1,308
17	0,6 (6)	1400	1420	1568	592	14	3	16,5	190	1,745
18	0,6 (6)	1600	1620	1768	692	14	3	16,5	216	2,24
19	0,6 (6)	1800	1820	1968	692	10	3	16,5	241,7	2,8
20	0,6 (6)	2000	2040	2188	692	10	3	16,5	269,9	3,49
21	0,6 (6)	2200	2240	2388	692	12	3	16,5	295,4	4,19
22	1,0 (10)	100	108	260	492	4	3	12	22,55	0,025
23	1,0 (10)	125	133	285	492	4	3	12	25,65	0,033
24	1,0 (10)	150	159	310	492	5	3	12	28,9	0,041
25	1,0 (10)	200	219	370	492	7	3	12	36,4	0,065
26	1,0 (10)	250	273	423	492	8	3	12	43,25	0,091
27	1,0 (10)	300	325	474	492	8	3	12	49,9	0,121
28	1,0 (10)	350	377	526	492	9	3	12	55,5	0,155
29	1,0 (10)	400	426	576	492	9	3	12	62,7	0,193
30	1,0 (10)	450	478	628	492	7	3	12	69,4	0,235
31	1,0 (10)	500	530	680	492	8	3	12	76	0,282
32	1,0 (10)	600	630	780	492	8	3	12	88,9	0,385
33	1,0 (10), 1,6 (16)	700	720	872	492	8	4	10,5	246	0,49
34	1,0 (10), 1,6 (16)	800	820	970	492	9	4	10,5	278	0,623
35	1,0 (10), 1,6 (16)	900	920	1070	492	10	4	10,5	309	0,771
36	1,0 (10), 1,6 (16)	1000	1020	1170	592	10	4	10,5	341	0,934
37	1,0 (10), 1,6 (16)	1200	1220	1370	592	11	4	10,5	404	1,308
38	1,0 (10), 1,6 (16)	1400	1420	1570	592	14	4	10,5	467	1,745
39	1,6 (16)	100	108	262	492	4	4	9	55,2	0,025
40	1,6 (16)	125	133	287	492	4	4	9	62,75	0,033
41	1,6 (16)	150	159	312	492	5	4	9	70,7	0,041
42	1,6 (16)	200	219	372	492	7	4	9	89,2	0,065
43	1,6 (16)	250	273	425	492	8	4	9	106	0,091
44	1,6 (16)	300	325	476	492	8	4	9	122,2	0,121
45	1,6 (16)	350	377	528	492	9	4	9	138,45	0,155
46	1,6 (16)	400	426	578	492	9	4	10,5	154	0,193
47	1,6 (16)	450	478	630	492	7	4	10,5	170	0,235
48	1,6 (16)	500	530	682	492	8	4	10,5	186	0,282
49	1,6 (16)	600	630	782	492	8	4	10,5	218	0,385
