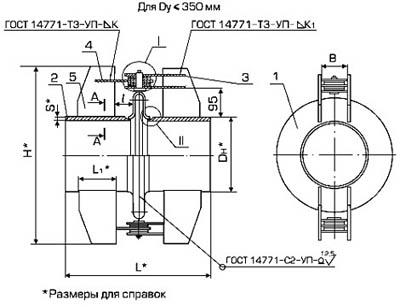

Угловой однолинзовый компенсатор (ОСТ 34.10-573-93)





Обозначение копмпенсатора

Давление условное , Ру, Мпа (кгс/см2)

Проход условный, Dy

Dh

L

H

B

S

S1

Угол изгиба компенсатора , град

Жесткость линзы на изгиб, н-м

01 ОСТ 34-10-573

0,6 (6)

100

108

404

360

40

4

2,5

2 гр. 4 мин.

79

2

0,6 (6)

125

133

404

385

40

4

2,5

2 гр. 27 мин

121

3

0,6 (6)

150

159

404

415

40

5

2,5

2 гр 15 мин

178

4

0,6 (6)

200

219

464

515

40

7

2,5

1 гр 52 мин

367

5

0,6 (6)

250

273

464

565

60

8

2,5

1гр. 37 мин

621

6

0,6 (6)

300

325

464

620

60

8

2,5

1гр 27 мин

955

7

0,6 (6)

350

377

564

670

60

9

2,5

1 гр 18 мин

1390

8

0,6 (6)

400

426

564

720

80

9

2,5

1 гр 11 мин

1910

9

0,6 (6)

450

478

664

810

80

7

2,5

1 гр 5 мин

2550

10

0,6 (6)

500

530

664

865

80

8

2,5

0 гр 59 мин

3390

11

0,6 (6)

600

630

784

1020

100

8

2,5

0 гр 52 мин

5390

12

0,6 (6)

700

720

784

1110

120

10

2,5

0 гр 46 мин

7770

13

0,6 (6)

800

820

784

1205

150

11

2,5

0 гр 40 мин

11100

14

0,6 (6)

900

920

944

1310

150

12

2,5

0 гр 38 мин

15300

15

0,6 (6)

1000

1020

944

1410

150

14

2,5

0 гр 32 мин

20500

16

0,6 (6)

1200

1220

1064

1665

200

14

3

0 шр 27 мин

59800

17

0,6 (6)

1400

1420

1304

1900

250

14

3

0 гр 24 мин

92200

18

0,6 (6)

1600

1620

1304

2090

300

20

3

0 гр 21 мин

134623

19

0,6 (6)

1800

1820

1304

2295

300

25

3

0 гр 19 мин

188451

20

0,6 (6)

2000

2040

1514

2520

300

25

3

0 гр 17 мин

262236

21

0,6 (6)

2200

2240

1514

2710

350

25

3

0 гр 15 мин

344017

22

1,0 (10)

100

108

404

360

40

4

3

2 гр 04 мин

139

23

1,0 (10)

125

133

404

385

40

4

3

1 гр 53 мин

213

24

1,0 (10)

150

159

404

415

40

5

3

1 гр 43 мин

313

25

1,0 (10)

200

219

464

510

60

7

3

1 гр 26 мин

645

26

1,0 (10)

250

273

464

565

60

8

3

1 гр 15 мин

1092

27

1,0 (10)

300

325

564

620

60

8

3

1 гр 7 мин

1679

28

1,0 (10)

350

377

564

670

80

9

3

1 гр 0 мин

2445

29

1,0 (10)

400

426

664

760

80

9

3

0 гр 55 мин

3350

30

1,0 (10)

450

478

664

810

80

10

3

0 гр 50 мин

4530

31

1,0 (10)

500

530

664

860

100

11

3

0 гр 45 мин

5986

32

1,0 (10)

600

630

784

1020

120

12

3

0 гр 40 мин

9491

33

1,0 (10)

700

720

784

1110

120

14

4

0 гр 32 мин

33500

34

1,0 (10)

800

820

964

1195

200

16

4

0 гр 29 мин

48900

35

1,0 (10)

900

920

964

1300

200

18

4

0 гр 25 мин

68200

36

1,0 (10)

1000

1020

964

1460

200

20

4

0 гр 24 мин

88400

37

1,0 (10)

1200

1220

1164

1665

200

20

4

0 гр 20 мин

147000

38

1,0 (10)

1400

1420

1344

1900

250

25

4

0 гр 17 мин

226000

39

1,6 (16)

100

108

404

360

40

4

4

1 гр 35 мин

344

40

1,6 (16)

125

133

404

385

40

4

4

1 гр 28 мин

526

41

1,6 (16)

150

159

464

445

60

5

4

1 гр 20 мин

771

42

1,6 (16)

200

219

464

510

60

7

4

1 гр 07 мин

1588

43

1,6 (16)

250

273

564

560

80

8

4

0 гр 58 мин

2685

44

1,6 (16)

300

325

564

615

80

8

4

0 гр 51 мин

4127

45

1,6 (16)

350

377

564

665

100

9

4

0 гр 46 мин

6007

46

1,6 (16)

400

426

784

815

100

9

4

0 гр 42 мин

8230

47

1,6 (16)

450

478

784

865

100

10

4

0 гр 39 мин

11100

48

1,6 (16)

500

530

904

915

120

11

4

0 гр 35 мин

14630

49

1,6 (16)

600

630

904

1020

120

14

4

0 гр 31 мин

23300

50

1,6 (16)

700

720

964

1090

200

16

4

0 гр 28 мин

33500

51

1,6 (16)

800

820

964

1255

200

18

4

0 гр 25 мин

48000

52

1,6 (16)

900

920

1064

1360

200

20

4

0 гр 22 мин

66200

53

1,6 (16)

1000

1020

1264

1500

200

20

4

0 гр 20 мин

88400

54

1,6 (16)

1200

1220

1544

1700

220

25

4

0 гр 17 мин

147000

55

1,6 (16)

1400

1420

1744

1940

250

25

4

0 гр 14 мин

226000
