Базовые перистальтические насосы с полимерным корпусом и LCD дисплеем 3,2 дюйма серии LabN

Перистальтические насосы серии LabN - стандартные перистальтические насосы второго поколения в корпусе из инженерного ABS пластика с обтекаемой формой. Голубой ЖК экран с размером диагонали 3,2 дюйма и мембранная клавиатура делают работу более комфортной. Диапазон частоты вращения: 0,1-600 об/мин, обеспечивается совместимость с различными головками. Диапазон расхода: 0,1-2280 мл/мин в зависимости от выбранной модели перекачивающей головки и типоразмера трубки (смотрите далее в таблицах). Предусмотрены различные интерфейсы для внешнего управления, обеспечивающие свободу выбора. Поддерживаются интерфейсы RS232 и RS485, а также стандартный протокол передачи данных MODBUS (режим удаленного терминала (RTU), что позволяет осуществлять внешнее управление  в самых разных производственных условиях. Корпус насосов данной серии устойчив к воздействию кислот, щелочей, масел, моющих средств.

Особенности и возможности

• Удобный интерфейс для пользователя; большой ЖК экран с размером диагонали 3,2 дюйма позволяет отображать значения рабочих параметров в реальном времени.
• Настройка бесшумной работы привода, прецизионное управление, низкая вибрация и тихая работа.
• В электронной системе используются промышленные микросхемы, стабильно работающие с высокой вычислительной производительностью.
• Встроенное ПО, широкие функциональные возможности, удобный интерфейс, надежное управление.
• Сенсорная клавиатура и интерфейсное меню обеспечивают удобную настройку параметров для пользователя.
• Функция срабатывания по времени, интервал времени 0,1 с-9999 ч, можно использовать для простого дозирования.
• Настройка угла обратного всасывания в диапазоне 0-360° позволяет предотвратить капание вязкой жидкости при ее перекачивании после остановки привода.
• Система автоматического регулирования температуры эффективно снижает уровень шума работающего вентилятора.
• Разнообразные функции внешнего управления: поддерживается регулирование частоты вращения аналоговым сигналом 0-5 В, 0-10 В, 4-20 мА по выбору. Кроме того, предусмотрена программируемая функция внешнего управления Shenchen-Nx-EMB-PGM для удовлетворения специальных требований к управлению в промышленных условиях.
• Поддерживаются интерфейсы RS232 и RS485, а также протокол MODBUS для удовлетворения различных требований к управлению в промышленных условиях.
• Функция сохранения данных при выключении питания сохраняет действующие значения параметров своевременно, безопасно и надежно.
• Функция эффективной защиты от помех, конструкция рассчитана на широкий диапазон питающего напряжения, пригодна для сложных условий подачи питания.
• Печатная плата покрыта специальным трехслойным покрытием, защищающим от пыли, влаги, коррозии и обеспечивающим антистатический эффект.

Типичные применения

• Оптимальный выбор для университетских лабораторий и исследовательских институтов.
• Ионные хроматографы и титраторы.
• Экспериментальное и промышленное производство.

Внешние особенности конструкции насосов серии LabN

• Портативная переносная конструкция, устойчивая и удобная в обращении.
• Многофункциональную защитную крышку для интерфейса внешнего управления можно использовать для крепления часто используемых инструментов.
• Скрытый интерфейс внешнего управления, защитная крышка эффективно защищает электрические соединители и присоединенные кабели.

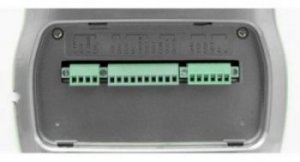

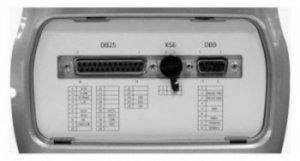

Насосы серии LabN с различными интерфейсами для внешнего управления

Перистальтические насосы серии LabN поддерживают два варианта интерфейса внешнего управления, обеспечивая удобную интеграцию в автоматизированные системы:













1. Выводы для входных аналоговых сигналов:

• В зависимости от условий можно выбрать источник аналогового сигнала: 0-5, 0-10 В или 4-20 мА.
• После выбора источника сигнала можно задать соотношение между частотой вращения и минимальной и максимальной амплитудами сигнала. Таким способом задается необходимый диапазон изменения частоты вращения.
• Верхний предел рабочей частоты вращения определяет максимальную рабочую частоту вращения перистальтического насоса в ситуации, когда линейное соотношение между амплитудой аналогового сигнала и частотой вращения остается постоянным. Эта функция предотвращает внезапное изменение расхода жидкости, перекачиваемой перистальтическим насосом, при внезапном изменении амплитуды внешнего аналогового сигнала, и позволяет избежать производственных аварий.

2. Внутренне изолированный вывод 5 В постоянного тока.

3. Выводы для внешних входных активных сигналов управления пуском/остановом, изменением направления. Переключающий сигнал можно выбирать в зависимости от используемого оборудования, при этом высокий уровень сигнала: 5 (заводская настройка), 12, 24 В.
4. Вывод R/S 1 для внешнего входного пассивного сигнала управления пуском/остановом.

5. Выводы для выходного сигнала рабочего состояния электродвигателя: вывод текущего рабочего состояния электродвигателя.

6. Интерфейс связи RS232:

• Поддерживаются интерфейсы RS232 и RS485, любой из них можно выбрать в соответствующем меню ПО.
• Поддерживаются различные скорости передачи данных: 2400, 4800, 9600 и 19200 бит/с, любую из них можно выбрать в соответствующем меню ПО.
• Стандартный протокол передачи данных MODBUS удобен для сопряжения с главным компьютером, ПЛК или интерфейсом «пользователь-машина» на промышленном объекте, поддерживающими протокол передачи данных стандарта MODBUS.

Подходящие головки для дозирующих перистальтических насосов серии LabN

	Головки с легкой заменой трубки серии EasyPump
	Многоканальные головки для перистальтических насосов серии АMC
	Головки с легкой заменой трубки YZ1515x, YZ2515x
	Многоканальные головки DG1~DG12
	Стандартные головки SN15, SN25

Технические характеристики

Диапазон частоты вращения	LabN1: 0,1-150 об/мин LabN3: 0,1-350 об/мин LabN6: 0,1-600 об/мин
Дискретность частоты вращения	0,01 об/мин
Угол обратного всасывания	0-360°
Диапазон настройки работы по времени	0,1 с-9999 ч
Давление на выходе	0,1 МПа (трубка с толщиной стенки 0,86-1,0 мм) 0,1-0,27 МПа (трубка с толщиной стенки 1,6-2,4 мм)
Тип электродвигателя	Шаговый электродвигатель
Электронная система	Shenchen-Nx-CIR
Система управления	Shenchen-Nx-EMB
Дисплей	ЖК экран высокой четкости с размером диагонали 3,2 дюйма
Способ управления	Сенсорная клавиатура
Внешний сигнал управления частотой вращения	0-5 В, 0-10 В, 4-20 мА по выбору
Сигналы: старт/стоп, изменение направления	Активный сигнал переключения: 5, 12 и 24 В по выбору. Пассивный сигнал переключения, например, от ножной переключающей педали.
Интерфейс связи	RS232/RS485 с поддержкой протокола MODBUS (режим удаленного терминала (RTU)
Выходной интерфейс	Вывод рабочего состояния электродвигателя (вывод с открытым коллектором)
Электропитание	220 В ±10 %, 50/60 Гц

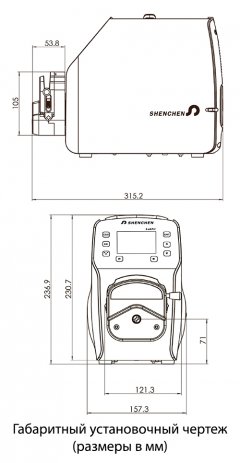

Габариты электропривода, ДхШхВ	261,4 х 157,3 х 230,7 мм
Масса электропривода	4,40 кг
Потребляемая мощность	<50 Вт
Температура окружающего воздуха	0-40 °C
Относительная влажность	<80%
Степень пыле-влагозащиты	IP31

Комплектация насоса и диапазон расхода

Дозирующие перистальтические насосы			Электропривод и частота вращения
			LabN1/ LabN1-III	LabN3/ LabN3-III	LabN6/ LabN6-III
			0,1 - 150 об/мин	0,1 - 350 об/мин	0,1 - 600 об/мин
Головка	Трубка		Производительность, мл/мин
YZ1515x	13#, 14#, 19#, 16#, 25#, 17#, 18#		0,007 - 570	0,007 - 1330	0,007 - 2280
YZ2515x	15#, 24#		0,17 - 435	0,17 - 1015	0,17 - 1740
AMC1 – AMC12 (10)	Внутренний диаметр: 0,13-3 мм Толщина стенки: 0,86-1 мм		0,0002 - 45,43 (рекомендуемая рабочая частота вращения ≤150 об/мин)
AMC1-AMC12 (6)			0,0002 - 60,11 (рекомендуемая рабочая частота вращения ≤150 об/мин)
SN25	24#		0,25 - 375	0,25 - 875	0,25 - 1500
SN15-14	14#		0,024 - 36	0,024 - 84	0,024 - 144
SN15-16	16#		0,088 - 132	0,088 - 308	0,088 - 528
EasyPump I/III	13#, 14#, 19#, 16#, 25#, 17#, 18#		0,0053 - 645	0,0053 - 1505	0,0053 - 2580
EasyPump II/IV	15#, 24#, 35#, 36#		0,180 - 775	0,180 - 1808	0,180 - 3100
EasyPump V/VI	13#, 14#, 19#, 16#, 25#		0,0053 - 295	0,0053 - 688	0,0053 - 118

Для корректного подбора перистальтического насоса и комплектующих к нему обращайтесь к инженерам. Несмотря на то, что принцип действия перистальтических насосов относительно прост, существует целый ряд особенностей подбора привода насосов, перекачивающих головок и трубок в зависимости от необходимой скорости перекачивания, объема доз, вязкости жидкости и т.д. Наши специалисты помогут правильно учесть эти особенности при выборе насоса для того что бы Вы получили оптимальное решение для Вашей задачи.
