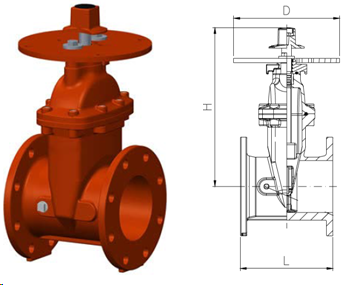

Москва, ул. Краснобогатырская, 89с1Фланцевая задвижка типа NRS с UL/FM модели AF07-300F Ду 65– 300 мм
Максимальное рабочее давление: – 20,7 бар (другие варианты по запросу)- Рабочая температура: от 6 °C до 82 °C
- Сертифицировано в UL Listed и FM Approved
- Фланцы: PN10/16, ANSI B16.1 Class 125,(другие - по запросу).
- Дополнительная опция: сигнализатор положения, постиндикторный столб
- Покрытие: красное эпоксидное Ral 3000
Варианты соединения с трубопроводом:
|
Диаметр |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Модель AF07 |
АМО255 |
АМО256 |
АМО257 |
АМО258 |
АМО259 |
АМО260 |
АМО261 |
АМО262 |
|
L (мм) |
190,5 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
|
H (мм) |
270 |
296 |
350 |
410 |
455 |
545 |
645 |
730 |
|
D(мм) |
305 |
305 |
305 |
305 |
305 |
305 |
305 |
305 |
|
Вес (кг) |
16,5 |
23 |
30 |
35 |
50 |
75 |
110 |
164 |

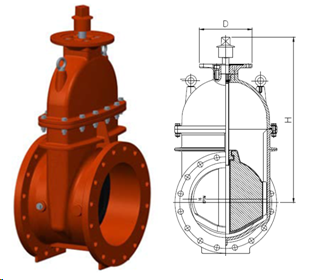

Фланцевая задвижка типа NRS с UL/FM модели AF04-200-250F Ду 350– 600 мм
- Максимальное рабочее давление:
- Ду 350 - 450 – 17 бар
- Ду 500 – 600 – 13,8 бар (другие варианты по запросу)
- Рабочая температура: от 6 °C до 82 °C
- Сертифицировано UL Listed и FM Approved
- Фланцы: PN10/16, ANSI B16.1 Class 125 (другие - по запросу).
- Дополнительная опция: сигнализатор положения, постиндикаторный столб
- Покрытие: красное эпоксидное Ral 3000
|
Диаметр |
350 |
400 |
450 |
500 |
600 |
|
Модель AF04 |
АМО263 |
АМО264 |
АМО265 |
АМО266 |
АМО267 |
|
L (мм) |
381 |
406 |
432 |
457 |
508 |
|
H (мм) |
835 |
910 |
1050 |
1120 |
1290 |
|
D(мм) |
305 |
305 |
305 |
305 |
305 |
|
Вес (кг) |
193 |
226 |
430 |
597 |
754 |

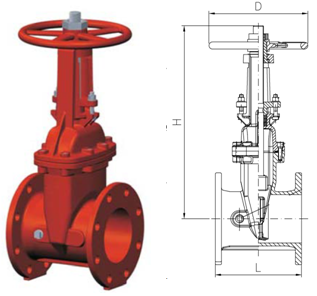

Фланцевая задвижка типа OSY с UL/FM модели AF04-300F Ду 65 – 300 мм
- Максимальное рабочее давление: 20,7 бар (другие варианты по запросу)
- Рабочая температура: от 6 °C до 82 °C
- Сертифицировано UL Listed и FM Approved
- Фланцы: PN10/16, ANSI B16.1 Class 125 (другие - по запросу).
- Дополнительная опция: сигнализатор положения
- Покрытие: красное эпоксидное Ral 3000

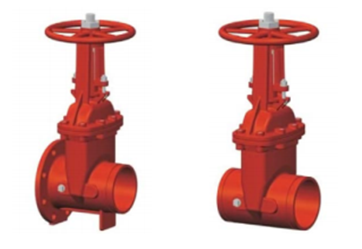

Варианты соединения с трубопроводом:
|
Диаметр |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Модель AF07 |
АМО240 |
АМО241 |
АМО242 |
АМО243 |
АМО244 |
АМО245 |
АМО246 |
АМО247 |
|
L (мм) |
190,5 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
|
H открытая (мм) |
415 |
480 |
550 |
655 |
740 |
930 |
1130 |
1320 |
|
H закрытая (мм) |
350 |
400 |
450 |
530 |
590 |
730 |
880 |
1020 |
|
D(мм) |
184 |
254 |
254 |
305 |
305 |
356 |
445 |
445 |
|
Вес (кг) |
20 |
25 |
30 |
42 |
50 |
77 |
120 |
170 |

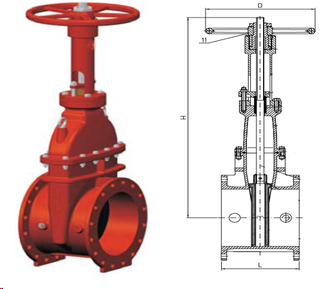

Фланцевая задвижка типа OSY с UL/FM модели AF04-200-250FДу 350 – 600 мм
- Максимальное рабочее давление:
- Ду 350 - 450 – 17 бар
- Ду 500 – 600 – 13,8 бар (другие варианты по запросу)
- Рабочая температура: от 6 °C до 82 °C
- Сертифицировано UL Listed и FM Approved
- Фланцы: PN10/16, ANSI B16.1 Class 125 (другие - по запросу).
- Дополнительная опция: сигнализатор положения
- Покрытие: красное эпоксидное Ral 3000
|
Диаметр, мм |
350 |
400 |
450 |
500 |
600 |
|
Модель AF07 |
АМО248 |
АМО249 |
АМО250 |
АМО251 |
АМО252 |
|
L (мм) |
381 |
406 |
432 |
457 |
508 |
|
H открытая (мм) |
1574 |
1786 |
2020 |
2276 |
2600 |
|
H закрытая (мм) |
1224 |
1386 |
1570 |
1776 |
2000 |
|
D (мм) |
445 |
535 |
610 |
680 |
762 |
|
Вес (кг) |
268 |
348 |
495 |
615 |
795 |
