Дренчерный ороситель

Ороситель дренчерный для водяной завесы:
резьба присоединения ½"NPT, К-48


Область применения

Оросители дренчерные для водяной завесы производства фирмы CD применяются в дренчерных системах.

Основные характеристики

Дренчерный ороситель типа 3ABECAустанавливается горизонтально и предназначен для создания водяной завесы.
Конструктивное исполнение оросителя – лопаточное. Выходное отверстие круглое.

Возможно использование со следующими видами огнетушащего вещества – вода, водные растворы.
По направленности потока огнетушащего вещества оросители относятся к оросителям с односторонней направленностью. Направление водяного потока – вертикальное.
Оросители поставляются без покрытия (бронза). Также возможны варианты покрытий по спецзаказу.
Срок службы оросителей – не ограничен.

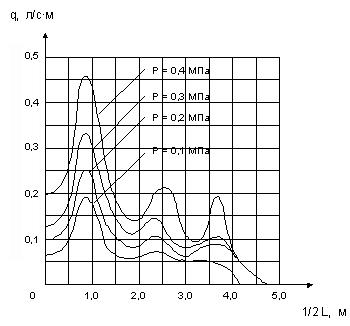

            Рис. 2. Эпюры удельного расхода


Технические параметры

Условный диаметр выходного отверстия оросителей – 10 мм.
Резьба присоединения - ½"NPT, внешняя коническая.
Коэффициент расхода - 48. Данный коэффициент рассчитывается по формуле Q = K·√p, где K=48, P – давление перед оросителем (атм.), Q – расход через ороситель (л/мин).
Гидравлические параметры оросителей определялись согласно ГОСТ 51043-2002.
Эпюры удельного расхода по глубине водяной завесы q в зависимости от ширины завесы L при различных значениях давления перед оросителем P и размещении оросителя на высоте 3 м приведены на рис. 2.

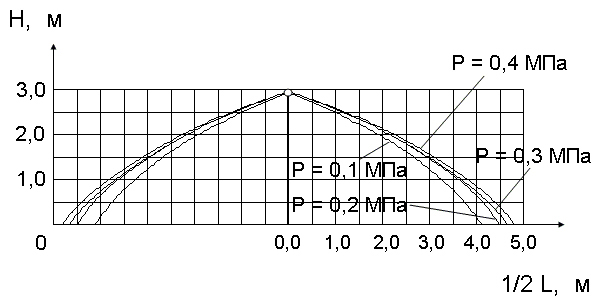

Форма, глубина B и ширина L водяной завесы при различных давлениях перед оросителем P приведены на рис. 3.



Монтаж и эксплуатация

Установка оросителей: оросители вворачиваются в спринклерную муфту вручную с использованием обычного рожкового ключа на 22. Максимальный момент затяжки не должен превышать 10 кг/см², превышение данного значения может привести к деформации оросителя. Для герметизации соединения рекомендуется применять специальную ленту-герметик (например, Loctite 55).

Хранение и обслуживание: нельзя превышать установленную нормами температуру транспортировки и хранения. Оросители рекомендуется хранить в сухом прохладном месте в упаковке производителя.

Внимание!
Нельзя устанавливать дренчеры с видимыми признаками повреждений. Дренчеры нельзя красить, наносить на них какие-либо покрытия и изменять любыми другими способами. Все поврежденные дренчеры подлежат замене на новые с теми же характеристиками.




Комплектность

Оросители отпускаются в комплекте с бухгалтерскими документами, копией сертификата и техническим паспортом изделия с гарантийной пометкой.
Упаковка: картонные коробки, по 100 шт. в каждой.



Оформление заказа

При заказе указывается модель оросителя.



Сертификация

Сертификат пожарной безопасности: ССПБ.TW.ОП002.В02298, срок действия – до 10.11.2008г.
Сертификат соответствия: РОСС TW.ББ05.В01043, срок действия – до 10.11.2008г.



Проектирование

При расчете систем автоматических установок пожаротушения согласно НПБ 88-2001 следует пользоваться картой орошения (рис. 3).

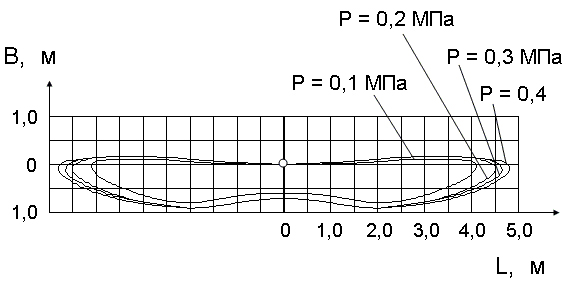

Рис. 3. Форма, глубина и ширина завесы (карта орошения)
