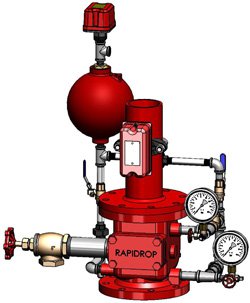

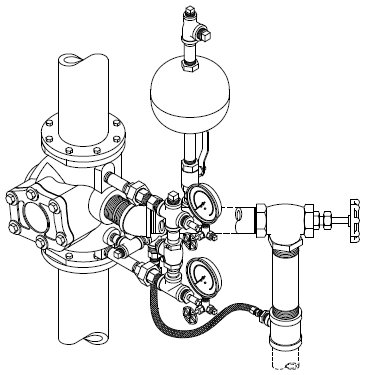

Узел управления спринклерный водозаподненный модели E, Reliable (США)

Назначение

Клапан спринклерный модели E предназначен для использования в водозаполненных установках автоматического пожаротушения, является составной частью спринклерной сигнальной станции и служит для подачи воды к оросителям. Он также предназначен для автоматического включения электрических и гидравлических устройств пожарной сигнализации при наличии устойчивого притока воды в систему, эквивалентного расходу воды, потребляемому одним или несколькими спринклерными оросителями.

Технические параметры

  • DN 100 DN 150 DN 200
  • Расчетное рабочее давление, (МПа) 2,07
  • Давление при гидростатических испытаниях, (МПа) 3,45
  • Размеры от торца до торца, мм (дюймы) 299 (11¾") 343 (13½") 368 (14½")
  • Отгрузочный вес, кг (фунт) фланец/фланец 36,3 (80) 52,6 (116) 70,3 (155)
  • фланец/паз 31,8 (70) 46,3 (102) 64,9 (143)
  • паз/паз 26,4 (58) 36,1 (86) 56,4 (124)
  • Потери на трение, выраженные в эквивалентной длине трубы и рассчитанные по формуле Хазена-Вильямса, при C=120 и скорости потока в 4,6 м/с (15 футов/с), м (фунт) 5,18 (17) 8,23 (27) 8,84 (29)
  • Внешний диаметр фланца D, (мм) 220 285 340
  • Болты, кол-во x Ød 8×M16 8×M20 12×M20

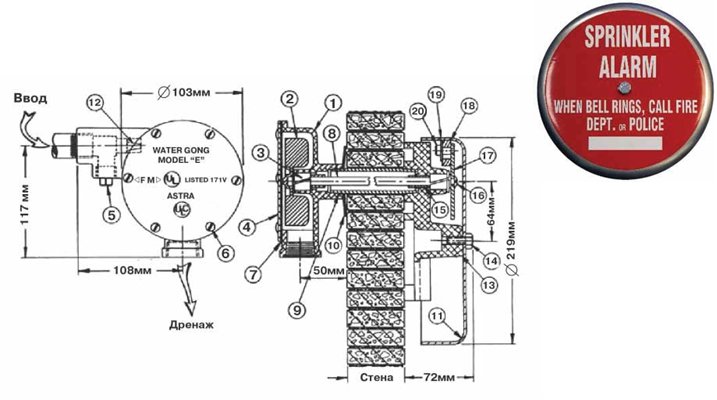

Гидравлический гонг модели Е

Гидравлический  гонг модели Е предназначен для зву- кового оповещения о срабатывании установки пожароту- шения. Может использоваться с водосигнальными,  сухи- ми и дренчерными клапанами.

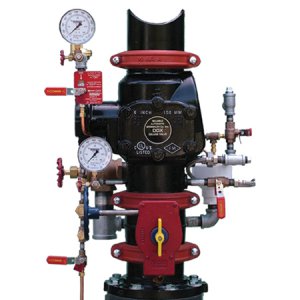

Узел управления дренчерный модели DDX, Reliable (США)

Применение

Дренчерный клапан модели DDX производства Reliable является дренчерным клапаном дифференциального типа с гидравлическим управлением, использующимся для контроля подачи воды в дренчерную систему.

В дренчерных системах используются отдельные устройства обнаружения очага возгорания для контроля функционирования дренчерного клапана. Три простых конфигурации обвязки обеспечивают возможность пуска дренчерных клапанов модели DDX с использованием ручных, гидравлических, пневматических или электрических устройств, например, пожарной сигнализации, пилотных спринклеров для «мокрого» или «сухого» пуска, тепловых извещателей и дымовых извещателей.

Дренчерный клапан модели DDX производства Reliable может быть возвращен в исходное положение извне, для чего нужно нажать и повернуть кнопку возврата на задней стороне клапана, причем крышку снимать не нужно.

Технические параметры

  •  DN 100 DN 150
  • Расчетное рабочее давление, (МПа) 1,72
  • Давление при гидростатических испытаниях, (МПа) 3,45
  • Размеры от торца до торца, мм (дюймы) (14") (16")
  • Отгрузочный вес, кг (фунт) 29 (64) 43 (95)
  • Потери на трение, выраженные в эквивалентной длине трубы и рассчитанные по формуле Хазена-Вильямса, при C=120 и скорости потока в 4,6 м/с (15 футов/с), м (фунт) 4,27 (14) 9,00 (29,4)
  • Положение установки Вертикальное
  • Присоединение ANSI/AWWA C606
Клапан Внешний диаметр  Диаметр паза   Ширина паза  Глубина паза
DN 100   114 мм  110 мм 10 мм  16 мм
DN 150  168 мм  164 мм  10 мм  16 мм

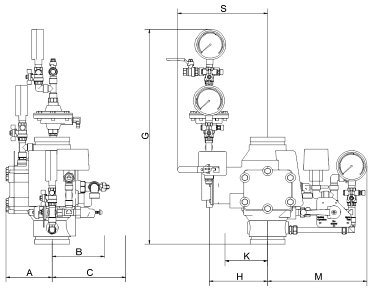

Клапан A B C D G H K M S
DN100 153   171 241   356  715  192 140 313  297
DN150  160  197  267  406  760  240 140   330  435

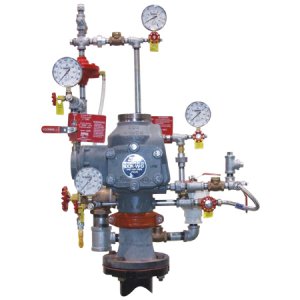

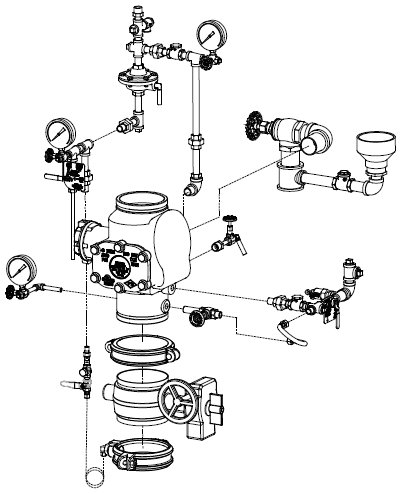

Узел управления воздушный модели DDX (США)

Применение

Клапан сигнальный воздушный модели DDX является диффернециальным клапаном и используется для управления потоком воды в водовоздушных системах при срабатывании одного или нескольких оросителей. Клапан также обеспечивает включение пожарной сигнализации при срабатывании системы.

Водовоздушные системы пожаротушения используются в неотапливаемых помещениях, гаражах и прочих подобных объектах, подверженных воздействию низких температур, где нельзя использовать заполненный водой трубопровод.

Водовоздушная система заполняется сжатым воздухом или азотом. При срабатывании оросителей под воздействием тепла от пожара происходит падение давления в трубопроводе, что приводит к открытию клапана и подаче воды в трубопровод системы.

Технические параметры

Технические характеристики

  •  DN 100 DN 150
  • Расчетное рабочее давление, (МПа) 1,72
  • Давление при гидростатических испытаниях, (МПа) 3,45
  • Размеры от торца до торца, мм (дюймы) 355 (14") 406 (16")
  • Отгрузочный вес, кг (фунт) 29 (64) 43 (95)
  • Потери на трение, выраженные в эквивалентной длине трубы и рассчитанные по формуле Хазена-Вильямса, при C=120 и скорости потока в 4,6 м/с (15 футов/с), м (фунт) 4,27 (14) 9,00 (29,4)
  • Положение установки Вертикальное
  • Присоединение ANSI/AWWA C606

Требования к системе:


1. При использования воздуха в системе

Давление воды,
МПа (psi)
 Давление воздуха в «сухом» пилотном трубопроводе,
МПа (psi)
максимум  минимум максимум
0,14 (20)  0,07 (10)  0,09 (14)
0,34 (50)  0,08 (12)  0,11 (16)
0,52 (75) 0,09 (13)   0,12 (17)
0,69 (100)  0,10 (15)  0,13 (19)
0,86 (125)  0,11 (16)  0,14 (20)
1,03 (150)  0,12 (17)  0,14 (21)
1,21 (175)  0,12 (18)  0,15 (22)
1,38 (200)  0,13 (19)  0,16 (23)
1,55 (225)  0,15 (21)  0,17 (25)
1,72 (250)  0,15 (22)  0,18 (26)



Примечание: при настройке системы может понадобиться более высокое давление воздуха для правильной настройки пускателя системы с «сухим» пуском модели LP.

2. При использовании азота в системе

Необходимые количества подпиточного азота в кг (фунтах) для различных объемов трубопровода при 0,07 МПа (10 psi) и температур являются следующими:

Объем
трубопровода,
(л)
Температура °C (°F)  Примерн.
время
заполнения
-6,7 (20)  -18 (0)  -29 (-20)  -40 (-40)  -51 (-60)  мин.
946 0,86 0,86 0,90 0,95 1,00 1
1891 1,65 1,72 1,81 1,91 2,00 2
2840 2,50 2,60 2,72 2,86 3,00 2
3785  3,30 3,44 3,62 3,78 4,00 4




Размеры паза  Клапан
DN100  DN150
Внешний диаметр 114 мм 168 мм
Диаметр паза 110 мм 164 мм
Ширина паза 10 мм
Глубина паза 16 мм





Узел управления спринклерный модели В (Англия)

Применение

Клапан спринклерный модели B предназначен для использования в водозаполненных установках автоматического пожаротушения, является составной частью спринклерной сигнальной станции и служит для подачи воды к оросителям. Он так же предназначен для автоматического включения электрических и гидравлических устройств пожарной сигнализации при наличии устойчивого притока воды в систему, эквивалентного расходу воды, потребляемого одним или несколькими спринклерными оросителями.

Cпринклерная сигнальная станция состоит:

  • клапан сигнальный спринклерный
  • обвязка клапана, которая включает в себя манометры, набор кранов и соединений, клапан обратный;
  • сигнализатор давления;
  • замедляющая камера может быть добавлена, если существует колебание давления в подводящем трубопроводе;
  • гидравлический гонг.

Номинальное давление

Максимальное рабочее давление клапана 1,6 МПа, фланцы — PN 1,6 МПа.

Минимальное давление срабатывания — 0,14 МПа.



Сигнализатор давления модели EPS10-2 (США)

Сигнализаторы  давления модели EPS10 разработаны для использования в мокрых, сухих, дренчерных систе- мах, а также системах предварительного срабатывания.
Когда изменяется давление, диафрагма мгновенно приводит в действие выключатели (контакты).











Сигнализатор потока жидкости модели WFD (США) DN 50-200

Разработан для применения в водозаполненных спринклерных системах.
Его   можно монтировать  на вертикальных и горизон- тальных участках трубопровода на расстоянии  150 мм от любых соединений, которые могут изменить направление потока и не ближе чем 610 мм к клапану или дренажной линии.
Внимание!  Не использовать в водо-воздушных,  дрен- черных и системах предварительного срабатывания, а также во взрывоопасных средах.
