Оросители для складских помещений и специальные

Ороситель TY6226 ESFR-1 специальный (установка вниз)

К фактор:201

Модель: TY6226

Монтажное расположение: вниз

 Коэффициент производительности:1.063

Тепловой замок:  легкоплавкий элемент

Резьба присоединения: 3/4"

Спринклерные оросители типа ESFR-1 с плоской розеткой (рис. 1) представляют собой быстродействующие оросители для раннего подавления огня, имеющие номинальный К-фактор 200. Их наиболее выгодно применять в качестве средства защиты высокостеллажных складов без применения внутристеллажных оросителей. Модель ESFR-1 предназначена в основном для использования в хранилищах с высотой складирования обычных материалов, хранимых на поддонах и покрытых или непокрытых пластиковой плёнкой, в том числе пластика в картонных коробках, до 10,7 метра (35 футов). Кроме того, возможна защита некоторых хранилищ резиновых шин, рулонной бумаги, легковоспламеняющихся жидкостей и аэрозолей. Возможности применения спринклеров модели ESFR-1 выходят за рамки признанных на сегодняшний день стандартов установки. Для получения данных о тестах на огнестойкость, которые могут быть предоставлены в органы власти, имеющие полномочия на введение стандартов и контроль их исполнения (например, по легковоспламеняющимся жидкостям, аэрозолям и т.д.), обращайтесь к поставщику или к изготовителю.

Технические характеристики

Максимальное рабочее давление:12,1бар

Соединение:резьбовое 3/4" NPT, ISO 7-R3/4

Коэффициент производительности:К=201,6

Температура срабатывания: 74С или 101С

Сертификация

C-GB.ПБ47.В00272



Ороситель TY7126 ESFR-17специальный (установка вверх)



К-фактор : 242

Модель : TY7126

Коэффициент производительности : 1.28

Резьба присоединения : 3/4"

Тепловой замок : легкоплавкий элемент







Ороситель TY7226 ESFR-17 специальный (установка вниз)

К-фактор : 242

Модель : TY7226

Коэффициент производительности : 1.28

Резьба присоединения : 3/4"

Тепловой замок : легкоплавкий элемент

Аббревиатура  ESFR составлена из Early Suppression, Fast Response, что в переводе на русский означает "раннего подавления (тушения), быстрого реагирования". Этот тип оросителей разработан фирмой Tyco специально для эффективного тушения складских помещений с высокостелажным хранением без приминения спринклерных веток внутри стелажей ( без внутристелажных оросителей). Все огневые тесты доказали высокую эффектвность оросителей ESFR, что подтверждено полученными одобрениями FM Global, Underwriters Laboratories Inc., VDS а так же ВНИИПО МЧС России.Оросители моделей ESFR-17 TY7226 и TY7126, являются быстродействующими оросителями для ранней ликвидации возгорания и имеют номинальный К-фактор 242 (метрическая система). Данные оросители рекомендовано применять в для защиты высокостеллажных складов без применения внутристеллажных оросителей.Оросители модели ESFR-17 с плоской и вогнутой розетками (TY7226 и TY7126 соответственно) предназначены для применения в системах водяного спринклерного пожаротушения, секции которого расположены под перекрытием складов, для защиты высокостеллажного хранения большинства наиболее распространенных сгораемых материалов как в упаковке , так и без, включая нерасширяющиеся пластмассы в картонной упаковке с высотой складирования до 10,7м и высотой потолков до 12,2м; а также расширяющихся пластмасс в картонной упаковке с высотой складирования до 7,6м и высотой потолков до 9,1м. Модель ESFR-17 разработана для эксплуатации при низком свободном напоре перед оросителем. Это позволяет оптимизировать выбор диаметров трубопроводов системы пожаротушения, а также уменьшить давление на водопитателе.

Максимальное рабочее давление: 175 psi (12,1 бар)
Присоединительная трубная резьба:ESFR-17 ¾" NPT,
Температура срабатывания: 74°C (165°F) или 101°C (214°F)
Исполнение: латунь

Сертификация

Сертифицированы ВНИИПО МЧС России.
Сертификат соответствия техническому регламенту о требованиях пожарной безопасности:
№ C-GB.ПБ47.В.00272 / C-US.ПБ47.В.00269 (срок действия 26.03.2013 – 18.03.2018)

Кроме того оросители серии ESFR  одобрены к применению и имеют клейма:
- тип ESFR-17 – клейма FM, UL;
- тип ESFR-25 – клейма FM, UL, VdS

Согласованная в Академии ГПС МЧС России методика
проектирования для оросителей ESFR-17 и ESRF-25

Внимание!

Для герметичной установки спринклеров с резьбой ¾" их нужно затягивать с усилием от 10 до 20 ft. lbs (от 13,4 до 26,8 Н·м). Большее усилие может вызвать деформацию входного отверстия спринклера и утечку воды или повредить сам спринклер.

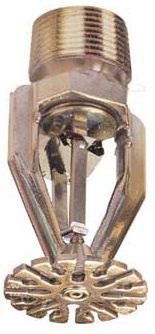

Ороситель TY9226 ESFR-25

К-фактор : 363

Модель : TY9226

Коэффициент производительности : 1.92

Резьба присоединения : 1"

Тепловой замок : легкоплавкий элемент

Оросители моделей ESFR-25 TY9226 являются быстродействующими оросителями для ранней ликвидации загорания и имеют номинальный К-фактор 25,2 (англо-американская система), что соответствует К-фактору 363 (метрическая система). Аббревиатура  ESFR составлена из Early Suppression, Fast Response, что в переводе на русский означает "раннего подавления (тушения), быстрого реагирования". Оросители серии ESFR разработаны компанией TYCO и рекомендованы для защиты высокостеллажных складов без применения внутристеллажных оросителей.
Оросители модели ESFR-25 производятся только в варианте "вниз головой" с плоской розеткой и предназначены для применения в системах водяного спринклерного пожаротушения, секции которого расположены под перекрытием складов, для защиты высокостеллажного хранения с высотой складирования до 12,2 м и высотой потолков до 13,7м, большинства наиболее распространенных сгораемых материалов как в упаковке, так и без включая нерасширяющиеся и расширяющиеся пластмассы в картонной упаковке. Модель TY9226 ESFR-25 разработана для эксплуатации при низком свободном напоре перед оросителем. Это позволяет оптимизировать выбор диаметров трубопроводов системы пожаротушения, а также уменьшить давление на водопитателе. Кроме того, ороситель модели ESFR-25 можно использовать с максимальным расстоянием между розеткой и перекрытием до 460мм; и при высоте складирования 12,2м с высотой потолков 13,7м не требуются внутристеллажные оросители.

Максимальное рабочее давление: 175 psi (12,1 бар)
Присоединительная трубная резьба:NPT, ESFR-25 1" ISO
Температура срабатывания: 74°C (165°F) или 101°C (214°F)
Исполнение: латунь

Сертификация

Сертифицированы ВНИИПО МЧС России.
Сертификат соответствия техническому регламенту о требованиях пожарной безопасности:
№ C-GB.ПБ47.В.00272 / C-US.ПБ47.В.00269 (срок действия 26.03.2013 – 18.03.2018)

Кроме того оросители серии ESFR  одобрены к применению и имеют клейма:
- тип ESFR-17 – клейма FM, UL;
- тип ESFR-25 – клейма FM, UL, VdS

Согласованная в Академии ГПС МЧС России методика проектирования для оросителей ESFR-17 и ESRF-25

Внимание!

Внимание! Для герметичной установки спринклеров с резьбой ¾"NPT их нужно затягивать с усилием от 10 до 20 ft. lbs (от 13,4 до 26,8 Н·м). Большее усилие может вызвать деформацию входного отверстия спринклера и утечку воды или повредить сам спринклер.







Ороситель TY7151 (K17-231)

К-фактор : 240

Модель : TY7151 (K17-231)

Коэффициент производительности : 1.27

Резьба присоединения : 3/4"

Тепловой замок : колба 5мм

Монтажное расположение : вверх




Ороситель TY7251 (K17-231)

К-фактор : 240

Модель : TY7251 (K17-231)

Коэффициент производительности : 1.27

Резьба присоединения : 3/4"

Тепловой замок : колба 5мм

 Монтажное расположение : вниз

Спринклеры модели К17-231, К-фактор 240, с плоской (TY7251) и вогнутой (TY7151) розеткой, стандартного реагирования, со стандартной областью орошения, являются автоматическими спринклерами с хрупкой колбой. Они представляют собой струйные спринклеры стандартного реагирования, создающие полусферическое распределение воды за розеткой.
Спринклеры модели K17-231 предназначены для использования в водозаполненных или сухотрубных спринклерных системах и прошли полномасштабное испытание в условиях пожара на складе с
высокими стеллажами для того, чтобы квалифицировать возможность их использования вместо стандартных спринклеров с К-фактором 115 или 160 для защиты складов с высокими стеллажами.
При использовании спринклеров К17-231 больший поток воды может быть получен при значительно более низких давлениях, делая их использование особенно выгодным в условиях с высокой плотностью складирования, таких, как защита складов с высокими стеллажами.

Максимальное рабочее давление: 12,1 бар (175 psi)
Входное резьбовое соединение: ¾"NPT или ISO7-R¾
Коэффициент производительности
K=241,9 l/min·bar0,5 (16,8 usgpm/psi0,5)
Номинальная температура: см. Таблицу А
Исполнение: латунь
Физические характеристики
Корпус – бронза
Заглушка клапана – бронза
Уплотнитель – бериллий никель /тефлон*
Колба – стекло (5 мм в диаметре)
Прижимной винт – латунь
Розетка – латунь





Ороситель TY5151 (ELO-231B)



К-фактор : 160

Модель : TY5151 (ELO-231B)

Коэффициент производительности : 0.85

Резьба присоединения : 3/4"

Тепловой замок : колба 5мм

Монтажное расположение : вниз












Ороситель TY5251 (ELO-231B)

К-фактор : 160

Модель : TY5251 (ELO-231B)

Коэффициент производительности : 0.85

Резьба присоединения : 3/4"

Тепловой замок : колба 5мм

Монтажное расположение : вниз

Оросители типа ELO-231B с плоской и вогнутой розеткой, с К-фактором 160, со стандартной областью орошения, резьбой присоединения являются автоматическими спринклерами с хрупкой колбой. Они представляют собой струйные спринклеры стандартного реагирования, создающие полусферическое распределение воды за розеткой. Спринклеры типа ELO-231B прошли полномасштабное испытание в условиях пожара на складе с высокими стеллажами для того, чтобы квалифицировать возможность их использования вместо стандартных спринклеров с К-фактором 80 или 115 для защиты складов с высокими стеллажами.
При использовании спринклеров ELO-231B больший поток воды может быть получен при значительно более низких давлениях, делая их использование особенно выгодным в условиях с высокой плотностью складирования, таких, как защита складов с высокими стеллажами.

Максимальное рабочее давление: 12,1 бар (175 psi)
Входное резьбовое соединение
½"NPT – для TY5851, ¾"NPT – для TY5251/TY5151
Коэффициент производительности
K=161,4 l/min·bar0,5 (11,2 usgpm/psi0,5)
Номинальная температура и виды покрытия
см. Полное техническое описание.
Физические характеристики
Корпус – бронза
Кожух – бронза
Уплотнитель – бериллий никель /тефлон*
Колба – стекло (5 мм в диаметре)
Прижимной винт – бронза
Розетка – бронза





Ороситель TY7153 ULTRA K17

К-фактор : 240

Модель : TY7153 ULTRA K17

Коэффициент производительности : 1.27

Резьба присоединения : 3/4"

Тепловой замок : колба 5мм

Монтажное расположение : вверх


Спринклеры типа Ultra K17 с вогнутой розеткой для режима локализации огня ("Control mode"), стандартного реагирования, с К- 240 (рис. 1) представляют собой автоматические спринклеры с хрупкой колбой. Они предназначены для использования с учетом критериев установки для режима локализации огня ("Control mode"), установленных Национальной ассоциацией противопожарной защиты и компанией Factory Mutual Research Corporation в целях защиты складов с большой высотой складирования. Спринклеры Ultra K17 обеспечивают повышенную степень защиты по сравнению со стандартными спринклерами, а в некоторых случаях они позволяют также сэкономить средства за счет исключения спринклеров внутри стеллажей. Возможности использования спринклеров Ultra K17 для режима локализации огня ("Control mode") не ограничиваются текущими перечнями/наименованиями утвержденного оборудования. Для получения информации об испытаниях в условиях возникновения огня, которая может быть подана в органы власти, имеющие полномочия на введение стандартов и контроль их исполнения, обращайтесь в технический отдел поставщика оборудования.

Максимальное рабочее давление: 12,1 бар (175 psi).

Входное резьбовое соединение: ¾" NPT, ISO 7-R3/4.

К-фактор: K=241,9 л/мин▪бар0,5 (16,8 usgpm/psi0,5).

Температура срабатывания: 68°C (155°F) или 93°C (200°F).

Исполнение: латунь.

Внимание!

Для герметичной установки спринклеров с резьбой присоединения ¾" их нужно закручивать с усилием от 13 до 27 N·м (от 10 до 20 ft.lbs). Большее усилие может вызвать деформацию входного отверстия спринклера и утечку воды или повреждение самого спринклера.





Ороситель TY9128 EC-25

Модель: TY9128 EC-25

Монтажное расположение: вверх

К-фактор: 363

Коэффициент производительности: 1.92

Тепловой замок: легкоплавкий элемент

Резьба присоединения: 1"

Спринклеры модели EC-25 (TY9128), с вогнутой розеткой являются "Спринклерами с расширенной зоной орошения" с номинальным К-фактором 363.

Максимальное рабочее давление: 12,1 bar (175 psi)

Входное резьбовое соединение: 1” NPT; ISO 7-R1

Коэффициент производительности: K = 363 l/min.bar0,5 (25.2 usgpm/psi0.5)

номинальная Температура: 74°C (165°F) или 101°C (214°F)

Физические характеристики
Корпус  - Латунь
Розетка  -  Медь
Прижимной винт  -  Нержавеющая сталь
Крюк . - Медно-никелевый сплав
Распорка  - Медно-никелевый сплав
Соединитель  - Припой, Никель
Заглушка клапана - Латунь
Уплотнительный узел - Бериллий Никель/Тефлон
Выталкивающая пружина  - .Инконель
Гайка розетки  - Латунь

Сертификация

 ВНИИПО

Одобрен FM Внесён в реестр UL и C-UL.
(Сертификация применима только к условиям эксплуатации, описанных в разделе «Проектные параметры»)
NYC в соответствии с MEA 355-01-E.
