Горизонтальные оросители



Ороситель ТУ3331 быстродействующий

К-фактор : 80

Модель : TY3331

Коэффициент производительности : 0.42

Резьба присоединения : 1/2"

Тепловой замок : колба 3мм

Монтажное расположение : горизонтальное

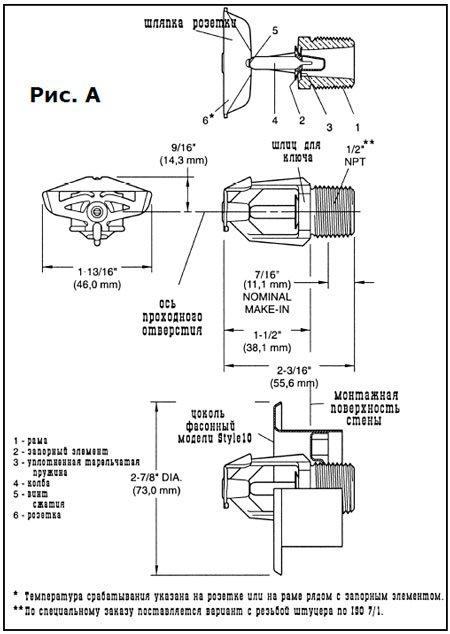

Ороситель спринклерный карнизный модели TY3331, устанавливаемый горизонтально относительно своей оси, с К=80 (рис. A) является автоматически срабатывающим оросителем с тепловым замком в виде разрывного элемента - стеклянной колбы диаметром 3 мм (быстродействующий). Карнизные оросители обычно используются вместо оросителей, устанавливаемых вертикально розеткой вниз или вверх, из-за конструкционных особенностей помещения или по соображениям экономии в плане монтажа. Они устанавливаются на стене или на боковой поверхности балки чуть ниже плоского потолка. Установленные горизонтально относительно оси потока воды, данные оросители характеризуются четвертьсферическим рисунком орошения, направленным в основном вниз и вперед от розетки, хотя часть потока ориентирована назад по направлению к стене.Возможен монтаж оросителей модели TY3331 в фасонный цоколь (углубленная установка)


Внимание!

Плотная и герметичная затяжка резьбового соединения достигается крутящим моментом в пределах от 9,5 до 19,0 Н·м. Применение крутящего момента, превышающего 28,5 Н·м, может привести к деформации выходной части оросителя с последующим появлением течи и выходом оросителя из строя. Не пытайтесь отрегулировать заглубление спринклерного оросителя с помощью недостаточной или чрезмерной затяжки оросителя ключом. Регулируйте степень заглубления оросителя только изменением положения спринклерного фитинга.




Ороситель TY3332 быстродействующий с расширенной зоной орошения

К-фактор : 80

Модель : TY3332

Коэффициент производительности : 0.42

Резьба присоединения : 1/2"

Тепловой замок : колба 3мм

Монтажное расположение : горизонтальное




Ороситель TY4332 быстродействующий с расширенной зоной орошения



К-фактор : 115

Модель : TY4332

Коэффициент производительности : 0.61

Резьба присоединения : 3/4"

Тепловой замок : колба 3мм

Монтажное расположение : горизонтальное

Горизонтальные настенные спринклеры с расширенной областью орошения серии TY-FRB с К-фактором 80 (TY3332) и 115 (TY4332) являются струйными спринклерами с расширенной зоной орошения с декоративной колбой 3 мм, предназначенных для использования в гидравлически рассчитываемых системах в коммерческих помещениях с низкой пожарной нагрузкой, таких, как зоны для размещения клиентов в ресторане, отели, учебные заведения, офисы и т.д. Они предназначены для установки вдоль стены или балки прямо под отделанным и горизонтальным потолком и имеют зону покрытия до 4,9 м (16 ft) в ширину и 7,3 м (24 ft) в длину. Горизонтальные настенные спринклеры обычно устанавливаются вместо спринклеров с плоской или вогнутой розеткой, исходя из эстетических соображений или при такой конструкции здания, где проведение трубопроводов по потолку нежелательно.
Для утопленной установки горизонтальных настенных спринклеров с расширенной областью орошения серии TY?FRB используются либо двухсекционные углубленные цоколи типов Style10 (½" NPT) или Style40 (¾" NPT) с возможностью углубления от 12,7 мм (½") до 19 мм (¾") от настенного положения орошения, либо двухсекционные углубленные цоколи типа Style20 (½" NPT) или Style30 (¾" NPT) с возможностью углубления от 6,4 мм (¼") до 12,7 мм (½") от настенного положения орошения. Использование углубленного цоколя позволяет устанавливать спринклеры и проводить гидростатические испытания системы пожаротушения до окончательной отделки стен. Настройка, которую можно произвести с помощью углубленного цоколя, позволяет существенно снизить требования к точности отрезки отвода трубы к спринклеру, упрощая монтаж.

Сертификация

C-GB.ПБ47.В.00271 скрок действия 26.03.13 - 26.03.18

Внимание!

Для герметичной установки спринклеров с резьбой присоединения ½" их нужно закручивать с усилием от 9,5 до 19 N·m (от 7 до 14 ft.lbs). Максимально допустимое усилие для установки спринклеров с резьбой ½" составляет 29 N·m (21 ft.lbs). Для герметичной установки спринклеров с резьбой присоединения ¾" их нужно закручивать с усилием от 13 до 27 N·m (от 10 до 20 ft.lbs). Максимально допустимое усилие для установки спринклеров с резьбой ¾" составляет 40,7 N·m (30 ft.lbs). Большее усилие может вызвать деформацию входного отверстия спринклера и утечку воды или повреждение самого спринклера. Не пытайтесь отрегулировать установку спринклера в цокольной пластине, вывинчивая или завинчивая спринклер. Корректируйте положение спринклера посредством спринклерной арматуры.


Ороситель TY3351

К-фактор : 80

Модель : TY3351

Коэффициент производительности : 0.42

Резьба присоединения : 1/2"

Тепловой замок : колба 5мм

Монтажное расположение : горизонтальное

Ороситель спринклерный карнизный модели TY, устанавливаемый горизонтально относительно своей оси, с К=80  является автоматически срабатывающим оросителем с тепловым замком в виде разрывного элемента - стеклянной колбы диаметром 5 мм. Карнизные оросители обычно используются вместо оросителей, устанавливаемых вертикально розеткой вниз или вверх, из-за конструкционных особенностей помещения или по соображениям экономии в плане монтажа. Они устанавливаются на стене или на боковой поверхности балки чуть ниже плоского потолка. Установленные горизонтально относительно оси потока воды, данные оросители характеризуются четвертьсферическим рисунком орошения, направленным в основном вниз и вперед от розетки, хотя часть потока ориентирована назад по направлению к стене (см. карту орошения - рис. C).
"Утопленный" вариант использования горизонтального карнизного оросителя TY (старое название - ТД535А/Q-71) отличается заглубленной декоративной монтажной розеткой.

Сертификация

C-GB.ПБ47.В.00271 скрок действия 26.03.13 - 26.03.18

Внимание!

Для герметичной установки спринклеров их нужно закручивать с усилием 7 – 14 ft.lbs. (9,5 – 19,0 Н·м). Максимальное усилие составляет 21 ft.lbs. (28,5 Н·м).
