Артикул | Модель | Мощность,кВт |
3761512 | BS1D | 16/19-52 |
3761612 | BS2D | 35/40-91 |
3761716 | BS3D | 65/75-189 |
3761816 | BS4D | 110/140-246 |

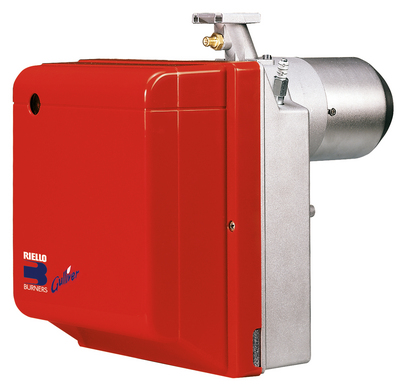

Двухступенчатые горелки с низкими выбросами оксидов азота (LOW NOx) GULLIVER BSD разработаны для использования в тепло и парогенераторах небольшой мощности. Наличие двух ступеней мощности повышает эффективность работы. Низкие выбросы оксидов азота при работе горелок этой серии позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Эта серия горелок включает в себя четыре типоразмера мощностью от 16 до 246 кВт.
Функциональные характеристики
Фронтальный доступ ко всем узлам горелки.
Настройка горелки без снятия с теплогенератора.
Наличие воздушной заслонки, закрывающейся при выключении горелки, (предотвращает потери тепла через дымоход теплогенератора).
Наличие подвижного фланца горелки (позволяет подобрать оптимальную длину головки горелки).
Регулировка геометрических параметров головки горелки в зависимости от мощности горелки.
Функция самодиагностики.
Пониженный уровень шума.
Технические характеристики
Модель | BS1D | BS2D | BS3D | BS4D | |
Тип регулировки | Двухступенчатый | ||||
Время работы | с | 6-28 | |||
Мощность | кВт | 16/19-52 | 35/40-91 | 65/75-189 | 110/140-246 |
Мкал/ч | 13,8-44,7 | 30б1-78,2 | 55,9-162,5 | 94,6-211,6 | |
Рабочая температура | С мин/макс | 0/40 | |||
Низшая теплотворная способность газа | кВт-ч/нм3 | 10 | |||
Плотность газа | кг/нм3 | 0,71 | |||
Расход газа | нм3/ч | 1,6-5,2 | 3,5-9 | 6,5-19 | 11-24,6 |
Вентилятор | Тип | Центробежный с выпуклыми лопастями | |||
Макс. температура воздуха | С | 40 | |||
Электропитание | Фазы/Гц/Вольт | 1/50/230+-10% | |||
Автомат горения | тип | RMG 569 | |||
Общая электрическая мощность | кВт | 0,15 | 0,18 | 0,35 | 0,43 |
Степень защиты | IP | 40 | |||
Мощность электродвигателя | кВт | 0,15 | 0,18 | 0,35 | 0,43 |
Номанальный ток двигателя | А | 0,64 | 0,67 | 1,4 | 2 |
Пусковой ток двигателя | А | 3 | 3 | 3 | 8,5 |
Степень защиты двигателя | IP | 20 | |||
Трансформатор розжига | Встроен в автомат горения | ||||
Работа | прерывистая (каждые 24 часа по крайней мере одна остановка | ||||
Звуковое давление | дБ(А) | 61 | 62 | 66 | 71 |
Выбросы СО | мг/кВт-ч | <40 | |||
Выбросы NOx | мг/кВт-ч | <80( 3 класс EN676) |
Стандартная комплектация
- Подвижный фланец горелки - 1шт.
- Теплоизолирующая прокладка для фланца горелки - 1шт.
- Винты для крепления фланца горелки к теплогенератору - 4шт.
- 4-х штырьковая вилка - 1шт.
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
Подача газа на горелку
В качестве газовой арматуры с горелками серии BSD используются газовые мультиблоки Dungs серии MBZRDLE моделей: 405 (артикул 3970539), 405 (артикул 3970540), 407 (артикул 3970538), 407 (артикул 3970541), 410, 412.
Подвод газа к горелке может быть осуществлен как с правой, так и с левой стороны. Дополнительно мультиблок может быть укомплектован блоком контроля герметичности клапанов.
Мультиблоки к горелкам
Горелка | Мультиблок | Артикул |
BS1D | Dungs MBZRDLE 405 | 3970539 |
BS2D | Dungs MBZRDLE 405 | 3970540 |
Dungs MBZRDLE 407 | 3970538 | |
BS3D | Dungs MBZRDLE 407 | 3970541 |
Dungs MBZRDLE | ||
Dungs MBZRDLE | ||
BS4D | Dungs MBZRDLE | |
Dungs MBZRDLE |
Подача воздуха на горение
Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки. Воздушная заслонка меняет свое положение с помощью сервопривода при переходе со ступени на ступень. При выключении горелки воздушная заслонка закрывается автоматически.
Дополнительные принадлежности
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии Gulliver BSD с длиной головки большей чем стандартная. В этом случае необходимо использовать специальный удлинитель.
Горелка | Длина стандартной головки (мм) | Длина длинной головик (мм) | Артикул |
BS2D | 100-114 | 170-180 | 3001007 |
BS2D | 100-114 | 270-280 | 3001008 |
BS3D | 110-128 | 267-282 | 3001009 |
BS4D | 145-168 | 302-317 | 3001016 |
Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа существует специальный комплект (устанавливается в головку горелки).
Горелка | Артикул |
BS1D | 3001003 |
BS2D | 3001004 |
BS3D | 3001005 |
BS4D | 3001011 |
Комплект для диагностики неисправностей через РС
Позволяет считывать неисправности непосредственно из памяти автомата горения горелки. Состоит из соединительного кабеля и CD с программным обеспечением.
Горелка | Артикул |
BS1D-2D-3D-4D | 3002731 |
По вопросам технического подбора горелок просим Вас обращаться в офис компании АО «ИРИМЭКС»: по телефону +7(495)783-60-73(многокан.),+7(495) 783-60-74 (многокан.) или электронной почте info@irimex.ru
