Артикул | Модель | Мощность кВт |
3762016 | RS 5D | 160/208-345 |
3789000 | RS 34 MZ t.c. | 70/125 - 390 |
3789001 | RS 34 MZ t.l. | 70/125-390 |
3789100 | RS 44 MZ t.c. (M) | 100/200-550 |
3789101 | RS 44 MZ t.l.(M) | 100/200 - 550 |
3789130 | RS 44 MZ t.c. (T) | 100/200 - 550 |
3784700 | RS 50 t.c. | 116/290 - 580 |
3784701 | RS 50 t.l. | 116/290 - 580 |
3789300 | RS 64 MZ t.c. | 150/400-850 |
3789301 | RS 64 MZ t.l. | 116/400 - 850 |
3785100 | RS 70 t.l. | 192/465 - 814 |
3785101 | RS 70 t.l. | 192/465-814 |
3785300 | RS 100 t.c. | 232/698-1163 |
3785301 | RS 100 t.l. | 232/698 -1163 |
3785500 | RS 130 t.c. | 372/930-1512 |
3785501 | RS 130 t.l. | 372/930-1512 |
3785812 | RS 190 | 470/1279-2290 |

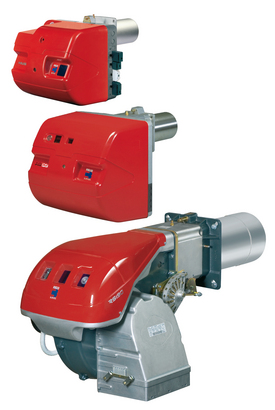

Газовые двухступенчатые прогрессивные горелки серии RS (MZ) разработаны для использования в теплогенераторах различного назначения средней мощности. Низкие выбросы оксидов азота (Low NOx) при работе горелок RS MZ позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Модель RS44MZ может поставляться в однофазном (М) и трехфазном (Т) исполнении. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.c). Эта серия горелок состоит из девяти типоразмеров мощностью от 70 до 2290 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- наличие газовой дроссельной заслонки управляемой серводвигателем (кроме модели RS 5D)(позволяет использовать с горелкой одноступенчатую газовую рампу или мультиблок)
- наличие подвижного фланца горелки (только для модели RS 5D) (позволяет подобрать оптимальную длину головки горелки)
- регулировка геометрических параметров головки горелки в зависимости от мощности горелки;
- вентилятор горелки со специальной формой лопастей (пониженный уровень шума)
- наличие на корпусе горелки разъемов для электрических подключений, упрощающее монтаж и техническое обслуживание (для RS MZ).
Технические характеристики
Модель | RS 5D | RS50 | RS70 | RS100 | RS130 | RS190 | |
Тип регулирования | Двухступенчатый прогрессивный | ||||||
Диапазон регулирования на максимлаьной мощности | 2-1 | ||||||
Серводвигатель тип | BERGER | SQN 90 | LKS210 | SQN 31 | |||
Время работы | с | 13 | 15 | ||||
Мощность | кВт | 160/208-345 | 116/290-580 | 192/465-814 | 232/698-1163 | 372/930-1512 | 470/1279-2290 |
Мкал/ч | 137.6/178.8-296.7 | 100/249-499 | 165/400-700 | 200/600-1000 | 320/800-1300 | 405/1100-1970 | |
Рабочая температура | С мин/макс | 0/40 | |||||
Низшая теплотворная способность газа | кВт•ч/нм3 | 10 | |||||
плотность газа | кг/нм 3 | 0,71 | |||||
Расход газа | нм3/ч | 8/16-32 | 11,6/29-58 | 195/46,5-81,4 | 23/70-116 | 37/93-151 | 47/128-229 |
Вентилятор | Тип | Центробежный S-образные лопасти | |||||
Температура воздуха | Макс.С | 60 | |||||
Электропитание | Фазы/Гц/Вольт | 1/50/230 (+-10%) | 3N/50/230-400 (+- 10%) звезда 3/50/230 (+-10%)? | ||||
Вспомогательное электропитание | Фазы/Гц/Вольт | 1/50/230 (+- 10%) | |||||
Автомат горения | Тип | RMG 569 | RMG | ||||
Общая электрическая мощность | кВт | 0,45 | 0,75 | 1,4 | 1,8 | 2,6 | 5,5 |
Вспоомгательная электрическая мощность | кВТ | - | 0,12 | 0,3 | 0,3 | 0,4 | 1 |
Степень защиты | IP | 40 | |||||
Мощность электрордвигателя | кВт | 0,25 | 0,65 | 1,1 | 1,5 | 2,2 | 4,5 |
Номинальный ток двигателя | А | 2 | 3-1,7 | 4,8-2,8 | 5,9-3,4 | 8,8-5,1 | 15,8-9,1 |
Пусковой ток двигателя | А | 8 | 13,8-8 | 25-14,6 | 27,7-16 | 57,2-33 | 126-73 |
Степень защиты двигателя | IP | 20 | 54 | ||||
V1-V2 | 230 В-1x8кВ | ||||||
I1-I2 | 0,2F-12мА | 1А-20мА | |||||
Работа | прерывистая (каждые 24 часа по крайней мере одна остановка) | ||||||
Звуковое давление | дБ (А) | 70 | 72 | 75 | 77 | 78,5 | 83 |
Выбросы СО | мг/кВт*ч | <40 | |||||
Выбросы NOx | мг/кВт*ч | <120 (2 класс EN 676) | <130 (1 класс EN 676) |
Модель | RS 34 MZ | RS 44 MZ | RS 44 MZ | RS 64 MZ | |
Тип регулирования | Двухступенчатый прогрессивный | ||||
Диапазон регулирования на максимальной мощности | 2-1 | ||||
Серводвигатель тип | SQN 90 | ||||
Время работы | с | 12 | |||
Мощность | кВт | 70/125-390 | 100/200-550 | 150/400-850 | |
Мкал/ч | 60/108-335 | 86/172-473 | 129/344-731 | ||
Рабочая температура | С мин/макс | 0/40 | |||
Низшая теплотворная способность газа | кВт•ч/нм3 | 10 | |||
Плотность газа | кг/нм3 | 0,71 | |||
Расход газа | нм3/ч | 7/13-39 | 10/20-55 | 15/40-85 | |
Вентилятор | Тип | Центробежный с выпуклыми лопастями | |||
Температура воздуха | Макс С | 60 | |||
Электропитание | Фазы/ГЦ/Вольт | 1/50-60/220-230 (+-10%) | 3/50-60/220-230 (+-10%)? 3N/50-60/220-400 (+- 10%) звезда | 3/50/230 (+-10%)?3N/50/230-400 (+-10%) звезда | |
Вспомогат. электропитание | Фазы/Гц/Вольт | 1/50-60/220-230 (+-10%) | 1/50/230(+-10%) | ||
Автомат горения | Тип | RMG | |||
Общая электрическая мощность | кВт | 0,6 | 0,7 | 0,8 | 1,4 |
Вспомогательная электрическая мощность | кВт | 0,3 | 0,28 | 0,35 | 0,3 |
Степень защиты | IP | 40 | |||
Мощность электродвигателя | кВт | 0,3 | 0,42 | 0,45 | 1,1 |
Номинальный ток двигателя | А | 3,2 | 3,5 | 2-1,4 | 4,8-2,8 |
Пусковой ток двигателя | А | 15 | 17 | 14-10 | 25-14,6 |
Степень защиты двигателя | IP | 40 | |||
V1-V2 | 230D-1x15кВ | ||||
I1-I2 | 1А-25мА | ||||
Работа | прерывистая (каждые 24 часа по крайней мере одна остановка) | ||||
Звуковое давление | дБ(А) | 70 | 72 | 76 | |
Выбросы СО | мг/кВт*ч | <40 | |||
Выбросы NOх | мг/кВт*ч | <120 (2 класс EN 676) |
Стандартная комплектация
RS5D
Подвижный фланец горелки — 1 шт.
Теплоизолирующая прокладка для фланца горелки — 1 шт.
Винты для крепления фланца горелки к теплогенератору −4 шт.
7-ми штырьковая вилка — 1 шт.
4-х штырьковая вилка — 1 шт.
Инструкция по монтажу и эксплуатации — 1 шт.
Спецификация запасных частей — 1 шт.
RS 50-70-100- 130—190
Подвижный фланец горелки — 1 шт.
Теплоизолирующая прокладка для фланца горелки — 1 шт.
Винты для крепления фланца горелки к теплогенератору −4 шт.
7-ми штырьковая вилка — 1 шт. (RS50) 6-ти штырьковая вилка — 1 шт. (RS50)
4-х штырьковая вилка — 1 шт. (RS50)
5-ти штырьковая вилка — 1 шт. (RS50)
Инструкция по монтажу и эксплуатации — 1 шт.
Спецификация запасных частей — 1 шт.
RS 34-44-64 MZ
Фланец для присоединения газовой рампы — 1 шт.
Прокладка для фланца — 1 шт.
Винты для крепления фланца к газовой рампе — 4 шт.
Теплоизолирующая прокладка для фланца горелки — 1 шт.
Винты для крепления фланца горелки к котлу — 4 шт.
7-ми штырьковая вилка-1 шт.
6-ти штырьковая вилка-1 шт.
4-х штырьковая вилка-1 шт.
2-х штырьковая вилка-1 шт.
5-ти штырьковая вилка — 1 шт. (для 44Т-64)
Спецификация запасных частей — 1 шт.
Подача газа на горелку
С горелками модели RS 5D используются двухступенчатые мультиблоки Dungs MBZR DLE 412, 415.На остальных горелках серии RS(MZ) установлена дроссельная заслонка для регулирования подачи газа на 1-й и на 2-й ступени. Этой заслонкой управляет серводвигатель с эксцентриком с изменяемым профилем. Поэтому с этими горелками могут использоваться одноступенчатые газовые мультиблоки: MBD 405, 407, 410, 412, 415, 420, MBDLE420CT и одноступенчатые газовые рампы серии МВС: 1200 SE 50, 1900 SE 65 FC CT, 3100 SE 80 FC CT. Для соединения газового мультиблока и рампы с горелкой в некоторых случаях требуется специальный переходник-адаптер. Необходимость использования того или иного адаптера определяется при подборе газовой арматуры к конкретной горелке.Подача газа может осуществляться как с правой, так и с левой стороны.В качестве отдельной опции на все модели мультиблоков и газовых рамп по отдельному заказу может быть установлен блок контроля герметичности клапанов. Согласно Европейским нормам, использование блока контроля герметичности является обязательным для горелок мощностью более 1200 кВт.
Газовые рампы и мультиблоки к горелкам
На графиках показана зависимость потери давления на головке горелки и газовой рампе (сплошная линия) и на головке горелки (пунктирная линия) от мощности теплогенератора.
Мультиблок | Артикул | Адаптер | Артикул |
RS 5D | |||
Dungs MB ZR DLE 412 | 3970543 | ||
Dungs MB ZR DLE 415 | 3970583 | ||
RS 50 | |||
Dungs MBD 410 | 3970258 | C | 3000824 |
Dungs MBD 412 | 3970256 | ||
Dungs MBD 415 | 3970250 | ||
Dungs MBD 420 | 3970257 | А | 3000822 |
RS70 | |||
Dungs MBD 415 | 3970250 | C2 | 3000843 |
Dungs MBD 420 | 3970257 | ||
Dungs MBC 1200 SE 50 | 3970221 | ||
RS 100 | |||
Dungs MBD 415 | 3970250 | C2 | 3000843 |
Dungs MBD 420 | 3970257 | ||
Dungs MBC 1200 SE 50 | 3970221 | ||
Dungs MBC 1900 SE 65СТ | 3970222 | D | 3000825 |
RS 130 | |||
Dungs MBD 415 + СТ | 3970250+3000123 | С2 | 3000843 |
Dungs MB DLE 420 СТ | 3970182 | ||
Dungs MBC 1200 SE 50 СТ | 3970225 | ||
Dungs MBC 1900 SE 65 FC CT | 3970226 | D | 3000825 |
RS 190 | |||
Dungs MB DLE 420 СТ | |||
Dungs MBС 1200 SE 50 СТ | 3970225 | ||
Dungs MBС 1900 SE 65 FC CT | 3970226 | D | 3000825 |
Dungs MBC 3100 SE 80 FC CT | 3970228 | E | 3000826 |
RS 34 MZ | |||
Dungs MB DLE 405 | 3970530 | C | 3000824 |
Dungs MBD 407 | 3970559 | C | 3000824 |
Dungs MBD 410 | 3970258 | C | 3000824 |
Dungs MBD 412 | 3970256 | ||
Dungs MBD 415 | 3970250 | ||
Dungs MBD 420 | 3970257 | А | 3000822 |
RS 44 MZ | |||
Dungs MBD 410 | 3970258 | C | 3000824 |
Dungs MBD 412 | 3970256 | ||
Dungs MBD 415 | 3970250 | ||
Dungs MBD 420 | 3970257 | А | 3000822 |
RS 64 MZ | |||
Dungs MBD 412 | 3970256 | C2 | 3000843 |
Dungs MBD 415 | 3970250 | C2 | 3000843 |
Dungs MBD 420 | 3970257 | ||
Dungs MBC 1200 SE 50 | 3970221 |
Подача воздуха на горение
Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки. В горелке RS 5D при переходе со ступени на ступень воздушная заслонка меняет свое положение с помощью сервопривода. При выключении горелки воздушная заслонка закрывается автоматически.
Функция продувки после отключения горелки
Данная функция позволяет вентилятору горелки RS 5D работать после размыкания термостата, в результате чего прекращается подача газа на горелку. Посредством манипуляций на автомате горения можно задать время продувки после отключения в интервале от 1 до 6 минут.
В остальных горелках серии RS, благодаря наличию сервопривода, управляющего одновременно дроссельной газовой заслонкой и воздушной заслонкой, достигается плавное изменение мощности горелки (при переходе со ступени на ступень) с сохранением оптимального соотношения газ — воздух. При отключении горелки сервопривод полностью закрывает воздушную заслонку.
Дополнительные принадлежности
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RS (MZ) с длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.
Подача воздуха на горение
Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки. В горелке RS 5D при переходе со ступени на ступень воздушная заслонка меняет свое положение с помощью сервопривода. При выключении горелки воздушная заслонка закрывается автоматически.
Функция продувки после отключения горелки
Данная функция позволяет вентилятору горелки RS 5D работать после размыкания термостата, в результате чего прекращается подача газа на горелку. Посредством манипуляций на автомате горения можно задать время продувки после отключения в интервале от 1 до 6 минут.
В остальных горелках серии RS, благодаря наличию сервопривода, управляющего одновременно дроссельной газовой заслонкой и воздушной заслонкой, достигается плавное изменение мощности горелки (при переходе со ступени на ступень) с сохранением оптимального соотношения газ — воздух. При отключении горелки сервопривод полностью закрывает воздушную заслонку.
Дополнительные принадлежности
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RS (MZ) с длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.
Ограничительная вставка (кроме RS 5D)
При необходимости использования горелки с длиной головки меньше стандартной используются ограничительные вставки.
Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа существует специальный комплект (устанавливается в головку горелки).
Блок непрерывной вентиляции
В некоторых технологических процессах возникает необходимость осуществлять подачу воздуха в камеру сгорания теплогенератора непрерывно. Для этого горелку нужно оснастить блоком непрерывной вентиляции, который обеспечит работу вентилятора в то время, когда горелка находится в режиме ожидания.
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
Комплект для подключения персонального компьютера к автомату горения
Комплект состоит из соединительного кабеля и CDс программным обеспечением.
STATUS — панель
Дополнительно устанавливается на горелке и позволяет подсчитывать количество запусков и время работы горелки на разных ступенях. Панель отображает в реальном времени этапы розжига и работы горелки и информирует о возможных неисправностях в сулчае аварийной остановки
Реле максимального давления газа (кроме RS 5D)
Устанавливается в горелку по необходимости. В горелках RSMZ предусмотрены специальные контакты для подключения.
Реле со свободными контактами (только для RS34 — 44 — 64 MZ)
Предназначено для дистанционной передачи сигнала от горелки (например, о работе или блокировке горелки.
