Артикул | Наименование | Мощность кВт |
3789400 | RS 34/E MZ t.c. | 70/125-390 |
3789401 | RS 34/E MZ t.l. | 70/125-390 |
3789500 | RS 44/E MZ t.c (М) | 100/200-550 |
3789501 | RS 44/E MZ t.l. (М) | 100/200-550 |
3789530 | RS 44/E MZ t.c. (T) | 100/200-550 |
3789531 | RS 44/E MZ t.l. (T) | 100/200-550 |
3781622 | RS 50/E MZ t.c. | 85/290-580 |
3781623 | RS 50/E t.l. | 85/290-580 |
3789910 | RS 64/E MZ t.c. | 150/400-850 |
3789911 | RS 64/E MZ t.l. | 116/400-850 |
3787032 | RS 70/E MZ t.c. | 135/465-814 |
3787033 | RS 70/E t.l. | 135/465-814 |
3787232 | RS 100/E MZ t.c. | 150/698-1163 |
3787233 | RS 100/E t.l. | 150/698-1163 |
3787432 | RS 130/E MZ t.c. | 160/930-1512 |
3787433 | RS 130/E MZ t.l. | 160/930-1512 |
3787632 | RS 190/E t.c | 470/1279-2290 |
3789210 | RS 250/E MZ t.c. | 600/1252-2655 |
3788700 | RS 34/M MZ t.c. | 70/125-390 |
3788701 | RS 34/M MZ t.l. | 70/125-390 |
3788800 | RS 44/M MZ t.c. (M) | 100/200-550 |
3788801 | RS 44/M MZ t.l. (M) | 100/200-550 |
3788830 | RS 44/M MZ t.c. (T) | 100/200-550 |
3788831 | RS 44/M MZ t.l. (T) | 100/200-550 |
3781610 | RS 50/M MZ t.c. | 85/290-580 |
3781611 | RS 50/M t.l. | 85/290-580 |
3788900 | RS 64/M MZ t.c. | 150/400-850 |
3788901 | RS 64/M MZ t.l. | 116/400-850 |
3787010 | RS 70/M t.c. | 135/465-814 |
3787011 | RS 70/M t.l. | 135/465-814 |
3787210 | RS 100/M t.c. | 150/698-1163 |
3787211 | RS100/M t.l. | 150/698-1163 |
3787410 | RS 130/M MZ t.c. | 160/930-1512 |
3787411 | RS 130/M MZ t.l. | 160/930-1512 |
3787610 | RS 190/M t.c. | 470/1279-2290 |
3788400 | RS 250/M MZ t.c. | 600/1252-2655 |

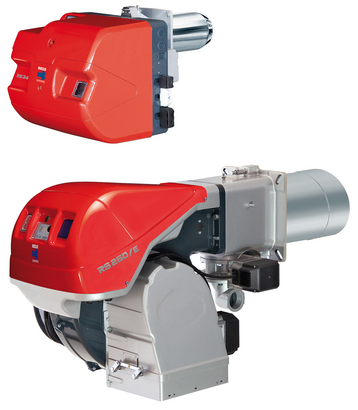

Газовые двухступенчатые прогрессивные или модуляционные горелки серии RS/M(E)(MZ) разработаны для использования в теплогенераторах различного назначения средней мощности. Низкие выбросы оксидов азота (LowNOx) при работе горелок RS/M (E) MZ позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.c.). Модели RS 44/M(E) MZ могут поставляться в однофазном (М) и трехфазном (Т) исполнении. Эта серия горелок состоит из девяти типоразмеров мощностью от 70 до 2655 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки управляемой серводвигателем, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- наличие газовой дроссельной заслонки управляемой серводвигателем (позволяет использовать с горелкой одноступенчатую газовую рампу или мультиблок);
- регулировка геометрических параметров головки горелки в зависимости от мощности горелки;
- вентилятор горелки со специальной формой лопастей (пониженный уровень шума);
- возможность использования горелки, как в прогрессивном, так и модуляционном режиме работы (при наличие модулятора).
- наличие на корпусе горелки разъемов для электрических подключений, упрощающее монтаж и техническое обслуживание (для RS 34/M (E) - 44/M (E)- 64/M MZ).
- регулирование соотношения газ-воздух обеспечивается контроллером горения REC 27, что позволяет повысить эффективность горелки (для RS/E (MZ)).
- регулирование соотношения газ-воздух обеспечивается механическим «кулачком» (для RS/M (MZ)).
Технические характеристики
Модель | RS50/M(E MZ) | RS70/M (E MZ) | RS100/M (E MZ) | Rs130/M (E MZ) | RS190/ M(E) | |
Тип регулирования | Двухступенчатый прогрессивный или модуляционный | |||||
Коэффициент модуляции | 1-6 | |||||
Серво-двигатель тип | SQN 90 | SQN 31 | ||||
(SQN 13.14) | (SQN 33.4 - 33.5) | |||||
Время работы | с | 24 | 42 | |||
Мощность | кВт | 85/290-590 | 135/465-814 | 150/698-1163 | 160/930-1512 | 470/1279-2290 |
Мкал/ч | 73/249-499 | 116/400-700 | 129/600-1000 | 138/800-1300 | 405/1100-1970 | |
Рабочая температура | С мин/макс | 0/40 | ||||
Низшая теплотворная способность газа | кВт ч/нм3 | 10 | ||||
Плотность газа | кг/нм3 | 0,71 | ||||
Расход газа | нм3/ч | 8,5/29-58 | 13,5/46,5-81,4 | 15/70-116 | 16/93-151 | 47/128-229 |
Вентилятор | Тип | Центробежный, S-образные лопасти | ||||
Температура воздуха | Макс.С | 60 | ||||
Электропитание | Фазы/Гц/Вольт | 3/50/400 (+-10%) 1/50/230 (+-10%) | ||||
Вспомогательное электропитание | Фазы/Гц/Вольт | 1/50/230(+-10%) | ||||
Автомат горения | Тип | LFL 1.3333 (прерывистая работа) | ||||
Контроллер горения | Тип | REC 27 | ||||
Общая электрическая мощность | кВт | 0,75 | 1,4 | 1,8 | 2,6 | 5,5 (5,3) |
Вспомогтальная электр.мощность | кВт | 0,12 | 0,3 | 0,4 | 1 (0,8) | |
Степень защиты | IP | 44 | ||||
Мощность электродвигателя | кВт | 0,65 | 1,1 | 1,5 | 2,2 | 4,5 |
Номинальный ток двигателя | А | 3-1,7 | 4,8-2,8 | 5,9-3,4 | 8,8-5,1 | 15,8-9,1 |
Пусковой ток двигателя | А | 13,8-8 | 25-14,6 | 27,7-16 | 57,2-33,2 | 126-73 |
Степень защиты двигателя | IP | 54 | ||||
Трансформатор розжига | V1-V2 | 230 В-1x8 кВ | ||||
I1-I2 | 1F-20мА | |||||
Работа | прерывистая (каждые 24 часа по крайней мере одна остановка) | |||||
Звуковое давление | дБ(А) | 72 | 75 | 77 | 78,5 | 83 |
Выбросы СО | мг/кВт ч | <40 | ||||
выбросы NOx | мг/кВт ч | <130(1 класс EN 676) | <120(2 класс EN 676) | <130(1 класс EN 676) |
Модель | RS 34/M (E) MZ | RS 44/M (E) MZ | RS 44/M (E) MZ | RS 64/M (E) MZ | RS 250/M (E) MZ | |
Тип регулирования | Двухступенчатый прогрессивный или модуляционный | |||||
Диапазон регулирования на максимальной мощности | 6-1 | |||||
Серво-двигатель тип | SQN 90 (SQN 13.14) | SQN 31 (SQM 13.14) | ||||
Время работы | с | 24 | 42 | |||
Мощность | кВт | 70/1250-390 | 100/200-550 | 150/400-850 | 600/1252-2655 | |
Мкал/ч | 60/108-335 | 86/172-473 | 129/344-731 | 516/1075-2279 | ||
Рабочая температура | С мин/макс | 0/40 | ||||
Низшая теплотворная способность газа | кВт-ч/нм3 | 10 | ||||
Плотность газа | кг/нм3 | 0,71 | ||||
Расход газа | нм3/ч | 7/13-39 | 7/13-39 | 10/20-55 | 15/40-85 | 60/125-265 |
Вентилятор | Тип | Центробежный с выпуклыми лопастями | ||||
Температура воздуха | Макс. С | 60 | ||||
Электропитание | Фазы/ГЦ/В | 1/50-60/220-230 (+-10%) | 3/50/230 (+-10%) треугольник 3N/50/230-400 (+-10%) звезда | 3/50/230 (+-10%) треугольник 3N/50/230-400 (+-10%) звезда | 3N/50/400 (+- 10%) | |
Вспомогательное электропитание | Фазы/Гц/В | 1/50-60/220-230 (+-10%) | 1/50/230 (+-10%) | |||
Автомат горения | Тип | RMG / M (-) | ||||
Контроллер горения | Тип | (-)REC 27 | ||||
Общая электрическая мощность | кВт | 0,6 | 0,7 | 0,8 (0,75) | 1,4 | 6,5 |
Вспомогательная электрическая мощность | кВт | 0,3 | 0,28 | 0,35 (0,3) | 0,3 | 1 |
Степень защиты | IP | 40 (44) | 44 | |||
Мощность электродвигателя | кВт | 0,3 | 0,42 | 0,45 | 1,1 | 5,5 |
Номинальный ток двигателя | А | 3,2 | 3,5 | 2-1,4 | 4,8-2,8 | 12,3 |
Пусковой ток двигателя | А | 15 | 17 | 14-10 | 25-14,6 | 83 |
Степень защиты двигателя | IP | 40 | 54 | |||
Трансфоматор розжига | V1-V2 | 230 В -1x15 В | ||||
I1-I2 | 1А-25мА | |||||
Работа | прерывистая (каждые 24 часа по крайней мере одна остановка) | |||||
Звуковое давление | дБ(А) | 70 | 72 | 76 | 83 | |
Выбросы CO | мг/кВт-ч | <40 | ||||
выбросы NOx | мг/кВт-ч | <120 (2 класс EN 676) |
Стандартная комплектация
RS 50/M MZ - 70/M - 100/M - 130/M - 190/M
Фланец для присоединения газовой рампы - 1шт.
Прокладка для фланца - 1шт.
Винты для крепления фланца к газовой рампе - 4шт.
Теплоизолирующая прокладка для фланца горелки - 1шт.
Винты для крепления фланца горелки к теплогенератору - 4шт.
Кабельные сальники (модели RS 50/M) - 4-6шт.
Удлинители направляющих полозьев (модели с удлиненными головками, RS 190/M) - 2шт.
Инструкция по монтажу и эксплуатации - 1шт.
Спецификация запасных частей - 1шт.
RS 34/M(E) MZ - 44/M(E) MZ - 64/M(E) MZ - 130/E MZ - 190/E - 250/M(E) MZ
Фланец для присоединения газовой рампы - 1шт.
Прокладка для фланца - 1шт.
Винты для крепления фланца к газовой рампе - 4шт.
Теплоизолирующая прокладка для фланца горелки - 1шт.
Винты для крепления фланца горелки к теплогенератору - 4шт.
7-ми штырьковая вилка-1шт (для RS 34-44).
6-ти штырьковая вилка-1шт (для RS 34-44).
4-х штырьковая вилка-1шт (для RS 34-44).
2-х штырьковая вилка-1шт (для RS 34/M-44/M).
5-ти штырьковая вилка-1шт (для RS 44Т).
Реле давления газа - 1 шт. (для RS 130/E MZ - 190/E - 250/E MZ)
Удлинители направляющих полозьев (модели с удлиненными головками) - 2шт.
Инструкция по монтажу и эксплуатации - 1шт.
Спецификация запасных частей - 1шт.
Подача газа на горелку
Для регулирования подачи газа во всем диапазоне модулирования на горелках серии RS/M (E MZ) установлена дроссельная газовая заслонка. Этой заслонкой управляет серводвигатель с эксцентриком с изменяемым профилем или отдельный серводвигатель (для RS/E (MZ)). С горелками этой серии используются одноступенчатые мультиблоки Dungs серии MBD моделей: 407, 410, 412, 415, 420, MBDLE420 CT, MBC 120 и одноступенчатые газовые рампы Dungs серии МВС моделей: 1200 SE50, 1900 SE 65 FC (CT), 3100 SE 80 FC (CT). Для соединения газового мультиблока и рампы с горелкой в некоторых случаях требуется специальный переходник-адаптер. Необходимость использования того или иного адаптера определяется при подборе газовой арматуры к конкретной горелке.
Подача газа может осуществляться как с правой, так и с левой стороны от горелки.В качестве отдельной опции на все модели мультиблоков и газовых рамп, не оснащенных блоком контроля герметичности клапанов, по отдельному заказу он может быть установлен. Для горелок RS/E (MZ) можно использовать газовые мультиблоки и рампы без блока контроля герметичности, т.к. установленный в этих горелках контроллер горения обладает этой функцией. Для активации этой функции на газовую рампу необходимо установить реле давления газа (поставляется отдельно артикул 3010344 для RS 34/E - 44/E MZ - 64/E MZ - 50/E MZ - 70/E MZ - 100/E MZ). В горелках RS 130/E MZ - 190/E - 250/E MZ реле давления газа входит в комплект поставки. Согласно Европейским нормам, использование блока контроля герметичности является обязательным для горелок мощностью более 1200 кВт.
Подача воздуха на горение
Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки. Благодаря наличию сервопривода, управляющего одновременно дроссельной газовой заслонкой и воздушной заслонкой (RS/M (MZ)) или сервоприводу управляющему непосредственно воздушной заслонкой (RS/E MZ), достигается плавное изменение мощности горелки с сохранением оптимального соотношения газ - воздух. Сервопривод полностью закрывает воздушную заслонку при отключении горелки.
Дополнительные принадлежности
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RS/M(E) (MZ) с длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.
Ограничительная вставка
При необходимости использования горелки с длиной головки меньше стандартной используются ограничительные вставки.
Блок непрерывной вентиляции
В некоторых технологических процессах возникает необходимость осуществлять подачу воздуха в камеру сгорания теплогенератора непрерывно. Для этого горелку нужно оснастить блоком непрерывной вентиляции, который обеспечит работу вентилятора в то время, когда горелка находится в режиме ожидания.
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
Принадлежности для работы горелки в модуляционном режиме
Для осуществления модуляционного регулирования, на горелках серии RS/Mнеобходимо установить модулятор и датчик температуры или давления (выбираются в зависимости от назначения теплогенератора).
Потенциометр для определения положения сервопривода
Трехполюсный потенциометр с диапазоном от 0 до 1000 Ом (0-100%) устанавливается внутри серводвигателя и служит для определения его положения и передачи сигнала на пульт управления.
Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа существует специальный комплект (устанавливается в головку горелки).
Реле максимального давления газа
Устанавливается в горелку по необходимости. В горелках предусмотрены специальные контакты для подключения.
Реле со свободными контактами
(только для RS 34/M(E) - 44/M(E) - 64/M(E) MZ)
Предназначено для дистанционной передачи сигнала от горелки (например, о работе или блокировке горелки.)
Реле давления газа (только для RS /E MZ)
Предназначено для установки на газовую рампу для активации функции контроля герметичности клапанов (не может быть установлено на мультиблок MBC 120).
Поставляется в комплекте с горелками RS 130/E MZ - 190/E - RS 250/E MZ.
Комплект для подключения к системе управления зданием (только для RS/EMZ).
Позволяет подключить контроллер горелки к системе управления зданием по протоколу RS485.
