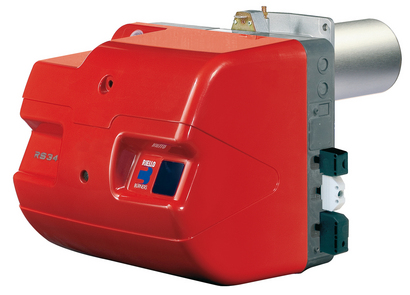

Одноступенчатые горелки Riello RS 5 - RS 34-44/1 MZ



Артикул Наименование Мощность кВт
3761916 RS 5 160-330
3788500 RS 34/1 MZ t.c. 125-390
3788501 RS 34/1 MZ t.l. 125-390
3788600 RS 44/1 MZ t.c. 200-550
3788601 RS 44/1 MZ t.l. 200-550

Газовые одноступенчатые горелки серии RS -RS/1 (MZ) разработаны для использования в теплогенераторах различного назначения малой и средней мощности. Низкие выбросы оксидов азота (Low NOx) при работе горелок RS/1 MZ позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.c). Эта серия горелок состоит из трех типоразмеров мощностью от 160 до 550 кВт.

Функциональные характеристики

  • фронтальный доступ ко всем узлам горелки;
  • настройка горелки без снятия с теплогенератора;
  • наличие подвижного фланца горелки (только для модели RS 5) (позволяет подобрать оптимальную длину головки горелки);
  • регулировка геометрических параметров головки горелки в зависимости от мощности горелки;
  • вентилятор горелки со специальной формой лопастей (пониженный уровень шума)
  • наличие воздушной заслонки, закрывающейся при выключении горелки (только для модели RS 5) (предотвращает потери тепла через дымоход теплогенератора);
  • наличие на корпусе горелки разъемов для электрических подключений, упрощающее монтаж и техническое обслуживание (для RS 34/1 MZ - 44/1 MZ).


Стандартная комплектация RS 5

  • Подвижный фланец горелки - 1шт.
  • Теплоизолирующая прокладка для фланца горелки - 1шт.
  • Винты для крепления фланца горелки к теплогенератору - 4шт.
  • Инструкция по монтажу и эксплуатации - 1шт.
  • Спецификация запасных частей - 1шт.

RS 34/1 MZ - 44/1 MZ

  • Фланец для присоединения газовой рампы - 1шт.
  • Прокладка для фланца - 1шт.
  • Винты для крепления фланца к газовой рампе - 4шт.
  • Теплоизолирующая прокладка для фланца горелки - 1шт.
  • Винты для крепления фланца горелки к теплогенератору - 4шт.
  • 7-ми штырьковая вилка-1шт.
  • 6-ти штырьковая вилка-1шт.
  • 4-x штырьковая вилка-1шт.
  • Инструкция по монтажу и эксплуатации - 1шт.
  • Спецификация запасных частей - 1шт.

Технические характеристики

Модель   RS 5  RS 34/1 MZ  RS 44/1 MZ
Тип регулирования   Одноступенчатый
Мощность кВт 160-330 70-390 100-550
  Мкал/ч 138-284 60-335 86-473
Рабочая температура С мин/макс 0/40
Низшая теплотворная способность газа кВт час/нм3 10
Плотность газа кг/нм3 0,71
Расход газа нм3/час 16-33 7-39 10-55
Вентилятор центробежный Тип Выпуклые лопасти
Температура воздуха Макс. С 40 60
Электропитание Фазы/ГЦ/В 1/50/230 (+-10%)
Вспомогательное электропитание Фазы/Гц/В - 1/50/230(+-10%)
Автомат горения Тип RMG 569 RMG
Общая электрическая мощность кВт 0,43 0,6 0,7
Вспомогательная электрическая мощность кВт - 0,3 0,28
Степень защиты  IP 40
Мощность электродвигателя кВт 0,43 0,3 0,42
Номинальный ток двигателя А 2 3,2 3,5
Пусковой ток двигателя А 8,5 15 17
Степень защиты двигателя IP 20 54 54
Трансформатор розжига V1-V2 I1-I2 Встроен в автомат горения 230В-1X15кВ 1А-25мА
Работа   прерывистая (каждые 24 часа по крайней мере одна остановка)
Звуковое давление  дБ (А) 70 72
Выбросы СО мг/кВт-ч <40
Выбросы NOx мг/кВт-ч <130 <120

Подача газа на горелку


Подача газа может осуществляться как справой, так и с левой стороны от горелки. С горелкой RS 5 могут использоваться одноступенчатые газовые мультиблоки Dungs моделей MB DLE 412, 415. С горелкой RS 34/1 MZ - 44/1 MZ могут использоваться двухступенчатые мультиблоки Dungs моделей MB ZR DLE 405, 407, 410, 412, 415, 420.

Мультиблоки к горелкам

Мультиблок Артикул Адаптер Артикул
RS5
MB DLE 412 3970550
MB DLE 415 3970558
RS 34/1 MZ
MB ZR DLE 405 3970094 C+C1 3000824+3000342
MB ZR DLE 407 3970556 C 3000824
MB ZR DLE 410 3970557 C 3000824
MB ZR DLE 412 3970152
MB ZR DLE 415 3970183
MB ZR DLE 420 3970184 А 3000822
RS 44/1MZ
MB ZR DLE 407 3970556 C 3000824
MB ZR DLE 410 3970557 C 3000824
MB ZR DLE 412 3970152
MB ZR DLE 415 3970183
MB ZR DLE 420 3970184 А 3000822

Подача воздуха на горение
В горелке RS 5 регулировка подачи воздуха осуществляется посредством изменения положения воздушной заслонки. При настройке горелки на требуемую мощность, устанавливается соответствующее положение воздушной заслонки. При выключении горелки воздушная заслонка закрывается с помощью сервопривода.

Функция продувки после отключения горелки
Данная функция позволяет вентилятору горелки работать после размыкания термостата, в результате чего прекращается подача газа на горелку. Посредством манипуляций на автомате горения можно задать время продувки после отключения в интервале от 1 до 6 минут. В горелках RS/1 (MZ) положение воздушной заслонки фиксируется при настройке горелки на требуемую мощность.

Дополнительные принадлежности
Удлинитель головки

Конструкция теплогенератора может предполагать использование горелки серии RS/1 (MZ) с длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.

Горелка Длина стандартной головки (мм) Длина длинной головки (мм) Артикул
RS 5 203-225 357-372 3001016
RS 34/1 MZ 216 351 3010428
RS 44/1 MZ 216 351 3010429

Комплект для работы горелки на сжиженном газе.
Для сжигания сжиженного нефтяного газа существует специальный комплект (устанавливается в головку горелки).

Горелка Артикул
RS 5 3001011
RS 34/1 MZ 3010423
RS 44/1 MZ 3010424

Ограничительная вставка
При необходимости использования горелки с длиной головки меньше стандартной используются ограничительные вставки.

Горелка Толщина вставки S (мм) Артикул
RS/1 (MZ) 90  3010095

Блок непрерывной вентиляции (только для RS34/1 - 44/1 MZ)
В некоторых технологических процессах возникает необходимость осуществлять подачу воздуха в камеру сгорания теплогенератора непрерывно. Для этого горелку нужно оснастить блоком непрерывной вентиляции, который обеспечит работу вентилятора в то время, когда горелка находится в режиме ожидания.

Горелка Артикул
RS 34/1 - 44/1 MZ 3010449

Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.

Горелка Тип Среднее снижение шума, дБ Артикул
RS/1 MZ C 1/3 10 3010403

Комплект для подключения персонального компьютера к автомату горения.
Комплект состоит из соединительного кабеля и CDс программным обеспечением.

Горелка Артикул
RS 5 3002731
RS/1 MZ 3002719

Реле максимального давления газа (только для RS34/1-44/1 MZ)
Устанавливается в горелку по необходимости. В горелках предусмотрены специальные контакты для подключения.

Горелка Артикул
RS 34/1 - 44/1 MZ 3010418

Реле со свободными контактами (только для RS34/1 - 44/1 MZ)
Предназначено для дистанционной передачи сигнала от горелки (например, о работе или блокировке горелки.

Горелка Артикул
RS 34/1 MZ - 44/1 MZ 3010419
