Специальные теплообменики A100

Техническое описание

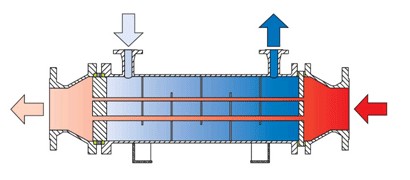

Теплообменники FUNKE стандарта A100 разработаны в соответствии со стандартом CP и применяются исключительно в качестве газоохладителя. Аппарат одноходовой, имеет прямые внутренние трубы и разъемный трубный пучок, принцип движения сред звучит “газ по трубам“.

В случае возникновения течи, вызванной дефектами уплотнений, среды не смешиваются, а выводятся наружу через специальные отверстия в уплотняющих кольцах.

Все уплотнения этого дизайна в случае возникновения течи выводят среды наружу, а не смешивают их.

Соединения труб с трубной решеткой выполнены подходящим методом развальцовки или сварки в зависимости от конструкторских соглашений, комбинации материалов и условий эксплуатации использующихся сред. Во избежание коррозии в стыках труба-трубная решетка все сварные соединения развальцовываются.

Существуют несколько вариаций присоединений и направляющей камеры, которые позволяют сконструировать аппарат в одно-, двух- и четырехходовых версиях, выбор которых основан на конструкторских требованиях и на особенностях течения сред.

Расположение присоединений для дренажа и отдушины выбирается исходя из особенностей конструкции и пожеланий заказчика.

Области применения

Этот теплообменник типа A100 применяется исключительно для охлаждения, осушки воздуха или других газов схожих по физическим свойствам, где по межтрубному пространству течет вода, а по трубному газ.

Использование данного типа для эксплуатации с газами, имеющими низкий молекулярный вес (например, водород), нецелесообразно в силу особенностей уплотнений.

При возникновении конденсата возможна установка циклонного сепаратора на фланец со стороны выхода газа.

Стандарты

Теплообменники FUNKE типа A100 поставляются в соответствии со всеми необходимыми государственными сертификатами, регламентами и конструкторскими соглашениями, например, такими, как директива сосудов под давлением (DGRL), AD-2000, стандарты TEMA, ASME- VIII, Div. I, U-Stamp, CHINA-SQL. Конструирование по стандартам заказчика также не является проблемой.
