Стандартные теплообменики CCFA/SSCFA

Техническое описание

Теплообменник серии CCFA (SSCFA в версии с нержавеющей сталью) является отдельной модификацией аппаратов серии BCF для использования в качестве газового охладителя.

CCFA сконструирован с фиксированной трубной решеткой и доступен только в одноходовой версии (газ течет в области труб), а также без проблем может быть интегрирован в систему газопровода.

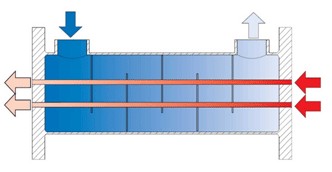

Охлаждающая вода течет в межтрубном пространстве, образуя противоток. Возможно как горизонтальное, так и вертикальное положение агрегата.

В случае образования конденсата есть возможность оптимизации конструкции аппарата путем добавления циклонного сепаратора для слива жидкости. Здесь, однако, стоит обратить внимание на подходящее позицию для его присоединения.

Области применения

Спектр применения этих теплообменников в качестве охладителей газа достаточно широк и различен.

Так, к примеру, они используются в агрегатах с многоступенчатым компрессором как промежуточные охладители или охладители газа на выходе. Также возможно использование аппаратов в качестве газоподогревателей.

Стандартная документация

Стандартная документация для этих кожухотрубных теплообменников включает:

  • Инструкции по эксплуатации и техническому обслуживанию
  • Сертификат гидроиспытаний
  • Сертификат соответствия
Теплообменное оборудование Funke, Германия
