Специальные теплообменики CP

Техническое описание

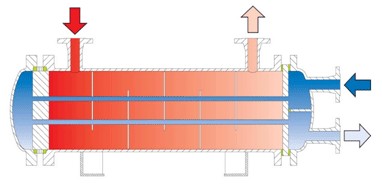

Теплообменник FUNKE стандарта CP имеет прямые трубы и разъемный трубный пучок, который зафиксирован одной трубной решеткой, зажатой через уплотнения между кожухом и разделяющей камерой. Комбинация двух кольцевых уплотнений и уплотняющих колец на плавающей трубной решетке пряпятствует взаимному перемешиванию сред.

В случае возникновения течи, вызванной дефектами уплотнений, среды не смешиваются, а выводятся наружу через специальные отверстия в уплотняющих кольцах. Все уплотнения этого дизайна в случае возникновения течи выводят среды наружу, а не смешивают их. Соединения труб с трубной решеткой выполнены подходящим методом развальцовки или сварки в зависимости от конструкторских соглашений, комбинации материалов и условий эксплуатации использующихся сред.

Во избежание коррозии в стыках труба-трубная решетка все сварные соединения развальцовываются.

Существуют несколько вариаций присоединений и направляющей камеры, которые позволяют сконструировать аппарат в одно-, двух- и четырехходовых версиях, выбор которых основан на конструкторских требованиях и на особенностях течения сред.

Расположение присоединений для дренажа и отдушины выбирается исходя из особенностей конструкции и пожеланий заказчика.

Области применения

Теплообменник стандарта CP, главным образом, используется в качестве маслоохладителя или двойного маслоохладителя, где вода течет по внутренним трубам, а масло по межтрубному пространству. Также аппарат используется для охлаждения жидкостей, воздуха и других газов с содержанием или без конденсата.

Использование данного типа для эксплуатации с газами, имеющими низкий молекулярный вес (например, водород), нецелесообразно в силу особенностей уплотнений.

Стандарты

Теплообменники FUNKE типа CP поставляются в соответствии со всеми необходимыми государственными сертификатами, регламентами и конструкторскими соглашениями, например, такими, как директива сосудов под давлением (DGRL), AD-2000, стандарты TEMA, ASME- VIII, Div. I, U-Stamp, CHINA-SQL. Конструирование по стандартам заказчика также не является проблемой.
