Стандартные теплообменики CPS

Техническое описание

CPS (стандарт CP) модельный ряд спроектирован на базе типа BEW международного стандарта TEMA и представляет собой нормализированный ряд теплообменников специального исполнения. Таким образом, возможно предоставление аппарата с площадью теплообмена от 0.47 м2 до 104.02 м2 с оптимальным соотношением цена/качество, спроектированного по стандартам FUNKE.

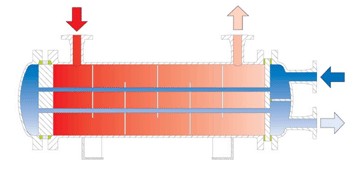

Тип CPS имеет прямые трубы и разъемный трубный пучок, который зафиксирован одной трубной решеткой, зажатой через уплотнения между кожухом и разделяющей камерой.

Со стороны плавающей трубной решетки комбинация двух уплотнений и уплотняющих колец препятствует смешиванию рабочих сред.

В случае возникновения течи, вызванной дефектами уплотнений, среды не смешиваются, а выводятся наружу через специальные отверстия в уплотняющих кольцах.

Все уплотнения этого дизайна в случае возникновения течи выводят среды наружу, а не смешивают их.

Все соединения труба/трубная решетка выполнены с помощью развальцовки.

Два варианта соединений направляющей и распределительной камер позволяют изготовить одно- или двухходовые теплообменники в зависимости от режимов работы.

Области применения

Широкий и различный спектр применения. Преимущественно используется в качестве охладителя масла или воды. Принцип движения сред звучит ”газ по трубам“.

Стандартная документация

  • Технический чертеж
  • Расчет на прочность
  • Инструкция по эксплуатации
  • Сертификат испытания под давлением
  • Сертификат соответствия
