Конструкция

Кожухотрубный теплообменник - это аппарат, состоящий из двух отдельных камер (трубная и межтрубная области). Разделенные стенкой внутренних труб при наличии разницы в температурах два течения обмениваются между собой тепловой энергией без взаимного смешивания рабочих сред.

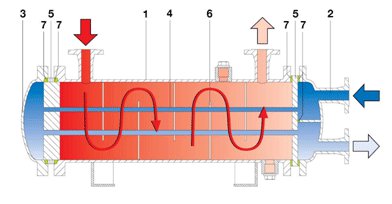

1 Кожух
2 Распределительная камера
3 Направляющая камера
4 Внутренняя труба
5 Трубная решетка
6 Направляющая перегородка
7 Уплотнение


Течение в межтрубном пространстве контролируется направляющими перегородками для создания оптимального поперечного потока. Форма перегородок и расстояние между ними подбираются в соответствии с заданными характеристиками с целью достижения максимально возможного коэффициента теплопередачи.

В зависимости от значений скорости потока и допустимых потерь давления теплообменник может быть выполнен в одно- или многоходовой модификациях. За исключением незначительной доли теплообмена с окружающей средой потерь тепла в работе аппарата нет.

Тем не менее, эффективный теплообмен возможен только при наличии достаточной разницы температур в средах. Чем больше эта разница, тем меньше требуется поверхности теплообмена. Тепловая мощность агрегата есть функция от разницы логарифмических температур, площади поверхности теплообмена и коэффициента теплопередачи. Последний определяется характеристиками течения среды, на которое существенное влияние оказывает геометрия проходных сечений.
