Специальные теплообменики WRA200

Техническое описание

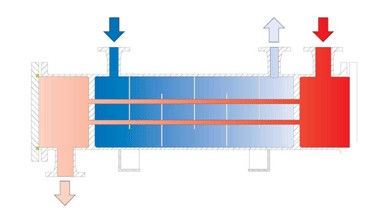

Модельный ряд WRA 200 спроектирован специально для случаев охлаждения выхлопных газов. Принцип движения сред звучит: ”выхлопной газ по трубам“. Теплообменник одноходовой с неразъемным трубным пучком, трубы прямые. Трубная решетка фиксирована с кожухом методом сварки, что представляет собой надежное уплотнение, и исключается смешение сред.

В зависимости от условий работы WRA 200 проектируется с различным положением и количеством труб в решетке. Соединение труба/трубная решетка сварное и выполнено с оптимальным швом в зависимости от условий работы и комбинации материалов. Все сварные соединения развальцовываются с целью минимизирования коррозии в стыке. Высокие температуры выхлопных газов, проходящих в области труб, не представляют собой никакой угрозы на работоспособность и срок службы соединений труба/трубная решетка. Специальный термический щит защищает их от перегрева, что позволяет избежать термической усталости и износа материала.

В случае частой смены режима работы аппарата существует опасность роста механических напряжений, вызванных термическим расширением материала труб. Для предотвращения этого нежелательного процесса каждая труба может быть оборудована осевым компенсатором. Две направляющие камеры оснащены технологическими люками с целью возможности очистки труб.

Области применения

WRA 200 разработан исключительно для отбора тепла из выхлопных газов стационарных двигателей блочных электростанций. В зависимости от вида топлива (дизельное, природный газ, биогаз, рапсовое или растительное масло) материалы и размеры использующихся труб подбираются в соответствии с требованиями заказчика.

Стандартная документация

Инструкция по эксплуатации
Сертификат испытания под давлением
Сертификат соответствия
